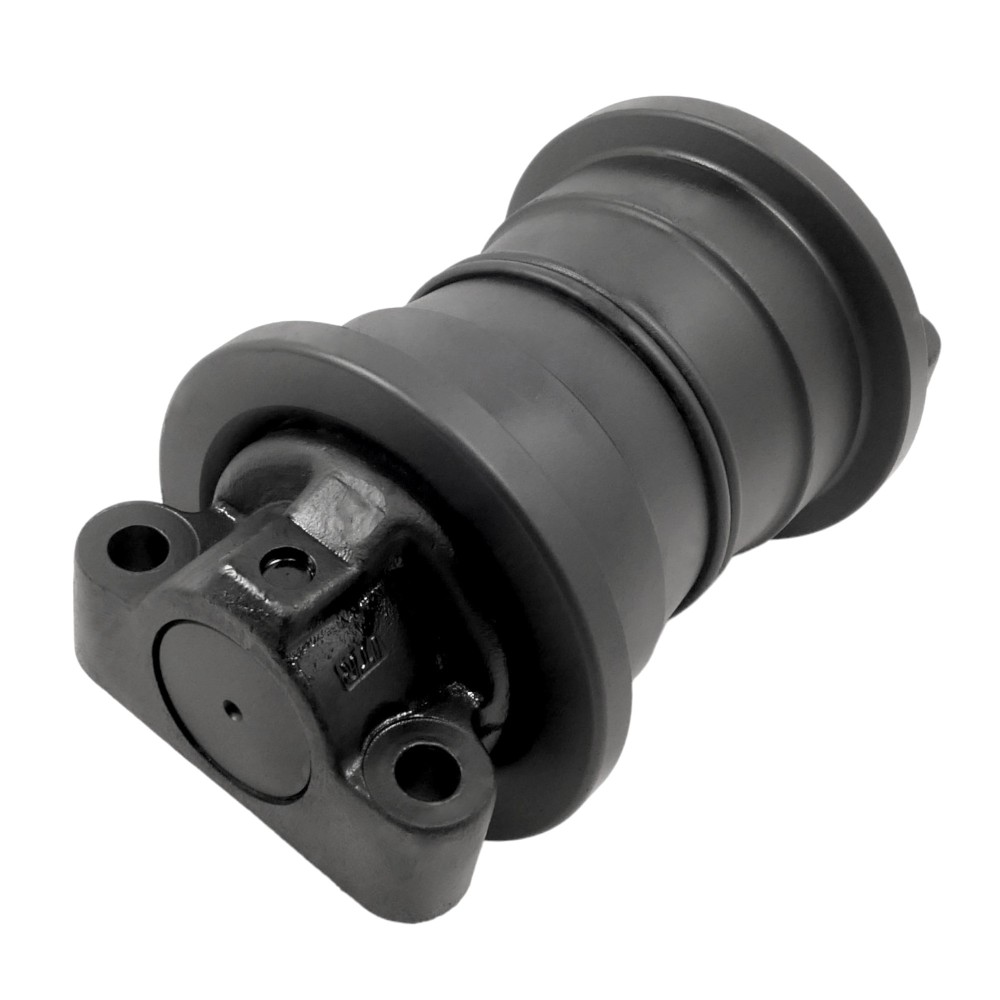

Váleček jezdný VOLVO EC380 D jednostranný

Váleček jezdný VOLVO EC380 D jednostranný

Rolka hnací jednokotoučová (ang. single flange track roller) je důležitým prvkem podvozku pásového podvozku, široce používaným ve stavebních strojích, jako jsou pásová rypadla, buldozéry a další těžká vozidla pracující v obtížných terénních podmínkách. Tato role hraje klíčovou roli při zajišťování plynulého pohybu stroje a rovnoměrné distribuci jeho hmotnosti na pásy, co přispívá ke snížení opotřebení komponentů a omezení vlivu na podloží.

ROLKA HNACÍ JEDNOKOTOUCOVÁ - ROZMĚRY

Vnitřní šířka mezi lícníky rolek 205 mm

ROLKA HNACÍ CATERPILLAR - FUNKCE A KONSTRUKCE

Role hnací jednokotoučová, na rozdíl od verze dvoukotoučové, má pouze jedno flanši, jejímž úkolem je vést pás ve stanovené trase. Flanžování umístěné na jedné straně role spolupracuje s vnitřní stranou článků pásu, udržující je na správné dráze. Chybějící druhá flanž vede k tomu, že role hnací je obvykle používána na strojích s nižším zatížením nebo v pracovních podmínkách, kde jsou menší boční síly.

Klíčové prvky konstrukce jednokotoučové role:

• Korpus role – Vyrobený z oceli s vysokou odolností proti opotřebení. Má za úkol přenášet hmotnost stroje a pracovní síly.
• Flanžování (výstupek) – Jedna flanž na jedné straně role, která udržuje pás na správné trase. Chrání pás před sklouznutím z role.
• Uložení – Vnitřek role obsahuje ložiska umožňující plynulé otáčení role při zatížení. Ložiska jsou mazaná a často utěsněná, což minimalizuje potřebu údržby.
• Těsnění – Role jsou vybavené speciálními těsněními, která brání pronikání nečistot, vody a znečištění, což prodlužuje životnost komponentu.

Role jednokotoučové jsou především používány na strojích s pásy středních a menších rozměrů, které nejsou vystaveny tak vysokým bočním silám jako např. buldozéry pracující na strmých svazích. Příklady takových použití zahrnují:

• Pásové rypadlo – Zejména ta pracující v průměrných terénních podmínkách, kde je důležitější sledování trasy pásu než odolání bočním silám.
• Mini bagry a menší buldozéry – U menších strojů není hmotnost rovnoměrně rozdělena na podvozek, což znamená, že jednokotoučové role jsou dostatečně odolné.
• Stroje na přepravu štěrku nebo jiná pásové zařízení – Tyto stroje se často pohybují v podmínkách, kde je třeba lehkost podvozku a menší boční zatížení.

ROLKA HNACÍ JEDNOKOTOUČOVÁ - UF205B0E

Plášť role z hluboce kalené oceli je navržen tak, aby odolal vibracím. Kalení 50 – 58 HRC. Hřídele a ložiska jsou navrženy tak, aby snížily tření a opotřebení a zajistily maximální pevnost. Mazané po celou dobu provozu pro minimální údržbu.

Moderní jednokotoučové role hnací stále častěji využívají pokročilé materiály, jako jsou slitiny s vysokou pevností a moderní ochranné povlaky. Mezi inovace patří:

• Průkovování povrchu – Tento proces zvyšuje pevnost a odolnost proti opotřebení, což je zvlášť důležité v podmínkách náročného provozu.
• Vícevrstvé těsnění – Moderní těsnící systémy účinněji chrání ložiska před znečištěním a vlhkostí, což se projevuje delší životností komponentů.

Jednokotoučové role hnací představují klíčový prvek mnoha pásových strojů, zejména těch, které operují v mírných terénních podmínkách. Díky jednodušší konstrukci a nižším provozním nákladům jsou často používány na strojích vystavených menším bočním silám. Nicméně výběr správných rolí pro stroj by měl zohlednit konkrétní pracovní podmínky, úroveň zatížení a povahu terénu, aby byla zaručena maximální účinnost a odolnost podvozku.
