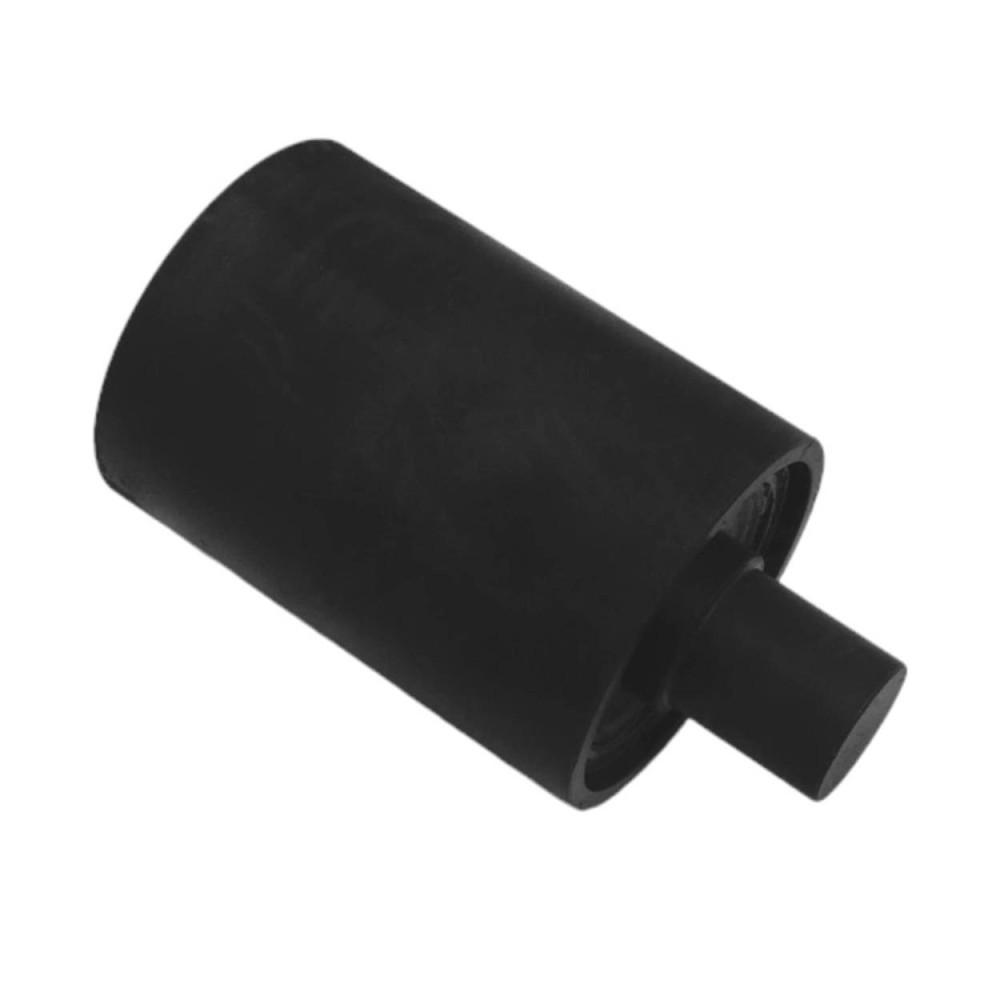

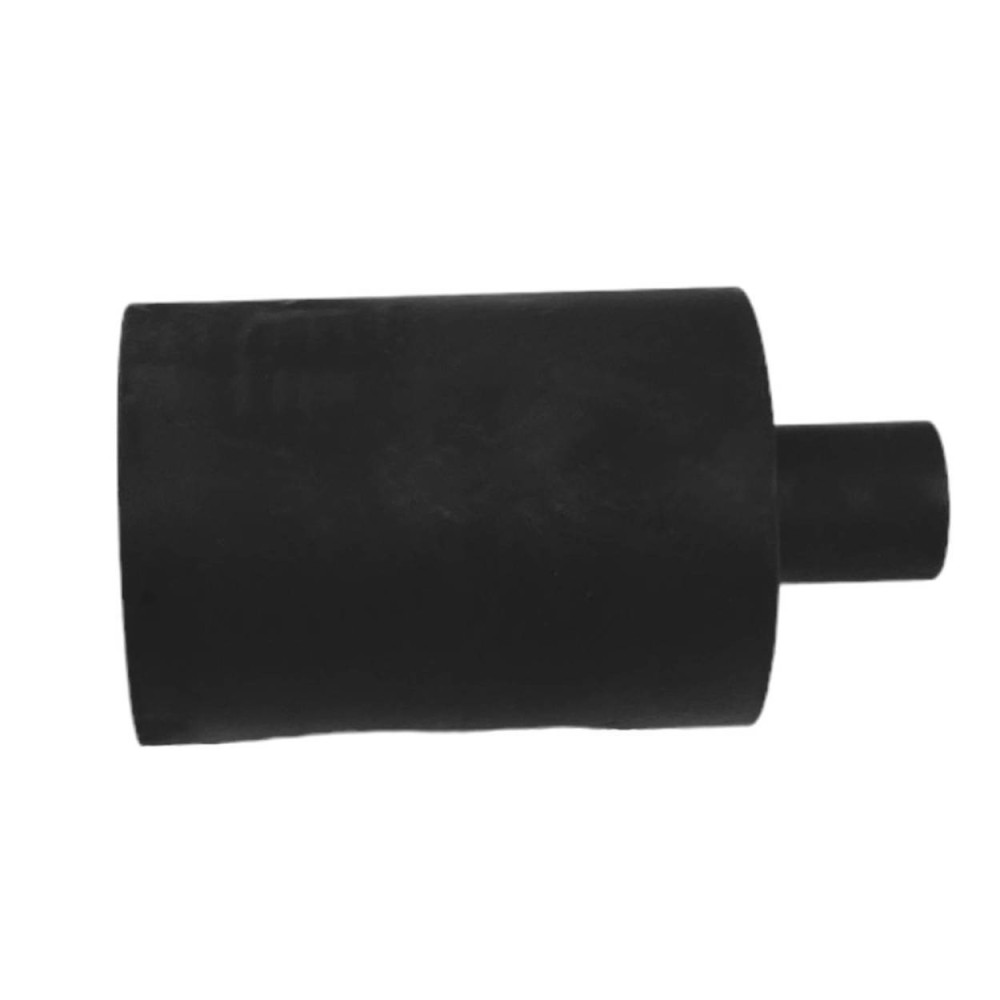

Rolka podtrzymująca górna jest kluczowym elementem układu jezdnego minikoparek gąsienicowych, odpowiedzialnym za prawidłowe prowadzenie i utrzymywanie gąsienicy we właściwej pozycji podczas pracy maszyny. Dzięki niej koparka może poruszać się płynnie, stabilnie oraz efektywnie, bez ryzyka zsuwania się gąsienicy w wymagających warunkach terenowych.
Konstrukcja i materiały
Rolka wykonana jest z wysokogatunkowej stali o podwyższonej odporności na ścieranie i uszkodzenia mechaniczne, co zapewnia jej długą żywotność w ciężkich warunkach pracy. Jej budowa obejmuje:
- precyzyjnie wykonany, hartowany wałek,
- łożyska zabezpieczone przed zanieczyszczeniami i wilgocią,
- trwałą obudowę odporną na obciążenia dynamiczne,
- powierzchnię zabezpieczoną przed korozją.
Takie rozwiązania technologiczne wpływają na niezawodne funkcjonowanie rolki przez długi czas.
Funkcjonalność rolki podtrzymującej górnej
- Stabilizuje prowadzenie gąsienicy podczas pracy maszyny.
- Zmniejsza wibracje i drgania przenoszone na konstrukcję.
- Poprawia komfort pracy operatora podczas długich cykli roboczych.
- Przedłuża żywotność całego układu jezdnego minikoparki.
Montaż i serwis
Rolka podtrzymująca górna montowana jest z wykorzystaniem uchwytów mocujących, co umożliwia szybką wymianę w przypadku zużycia lub uszkodzenia. Dla zachowania optymalnej pracy układu jezdnego zaleca się regularną kontrolę stanu technicznego oraz odpowiednie smarowanie rolki.
Zastosowanie
Rolka górna dedykowana jest do minikoparek:
- YANMAR VIO38
- YANMAR VIO38
- YANMAR VIO38
- YANMAR VIO38
- YANMAR VIO38
Precyzyjne dopasowanie do wymiarów technicznych powyższych modeli zapewnia pełną kompatybilność oraz niezawodne działanie w codziennej eksploatacji.
Rozměry: |
|---|
| A | 169,00 mm |
| B | 161,00 mm |
| C | 112,00 mm |
| D | 30,30 mm |
| E | 108,00 mm |
| F | 85,00 mm |
| G | 30,00 mm |
| I | 18,00 mm |
Další informace: |
|---|
| ŚRUBA M14 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| AIRMAN | AX30 | - | - |
| AIRMAN | AX35 | - | - |
| BITELLI | BB621 | - | - |
| BITELLI | BB621 | - | C |
| CASE | CX20 | - | B |
| CASE | CX22 | - | B |
| CASE | CX26 | - | B |
| CASE | CX27 | - | B |
| CASE | CX31 | - | B |
| CASE | CX36 | - | B |
| CNH | E20 | - | SR |
| CNH | E22 | - | SR |
| CNH | E27 | - | SR |
| CNH | E30 | - | SR |
| CNH | E35 | - | SR |
| CNH | E39 | - | B |
| FIAT HITACHI | FH22 | - | - |
| FIAT HITACHI | FH30 | - | - |
| FIAT HITACHI | FH35 | - | - |
| HITACHI | EX20 | - | UR |
| HITACHI | EX22 | - | - |
| HITACHI | EX25 | - | - |
| HITACHI | EX27 | - | U |
| HITACHI | EX27 | - | UNA |
| HITACHI | EX29 | - | U |
| HITACHI | EX30 | - | - |
| HITACHI | EX30 | - | U |
| HITACHI | EX30 | - | UR |
| HITACHI | EX33 | - | - |
| HITACHI | EX33 | - | MU |
| HITACHI | EX33 | - | U |
| HITACHI | EX35 | - | - |
| HITACHI | EX35 | - | U |
| HITACHI | EX35 | - | U-NA |
| HITACHI | EX40 | - | UR |
| HITACHI | ZX20 | - | UR |
| HITACHI | ZX22 | - | U |
| HITACHI | ZX25 | - | - |
| HITACHI | ZX27 | - | U |
| HITACHI | ZX29 | - | U |
| HITACHI | ZX30 | - | - |
| HITACHI | ZX30 | - | U |
| HITACHI | ZX35 | - | - |
| HITACHI | ZX35 | - | U |
| JD | 27 | - | C-ZTS |
| KOBELCO | 27 | - | SR |
| KOBELCO | 30 | - | SR |
| KOBELCO | 35 | - | SR |
| KOBELCO | SK27 | - | SR |
| KOBELCO | SK30 | - | SR |
| KOBELCO | SK35 | - | SR |
| KOMATSU | PC10 | - | - |
| KOMATSU | PC15 | - | - |
| KOMATSU | PC20 | - | - |
| KOMATSU | PC20 | - | MR |
| KOMATSU | PC20 | - | MRX |
| KOMATSU | PC20 | - | R |
| KOMATSU | PC20 | - | UU |
| KOMATSU | PC25 | - | R |
| KOMATSU | PC26 | - | MR |
| KOMATSU | PC27 | - | MR |
| KOMATSU | PC27 | - | MRX |
| KOMATSU | PC27 | - | R |
| KOMATSU | PC28 | - | UU |
| KOMATSU | PC30 | - | - |
| KOMATSU | PC30 | - | MR |
| KOMATSU | PC30 | - | MRX |
| KOMATSU | PC30 | - | R |
| KOMATSU | PC30 | - | UU |
| KOMATSU | PC35 | - | MR |
| KOMATSU | PC35 | - | MRX |
| KOMATSU | PC35 | - | R |
| LIBRA | 125 | - | S |
| LIBRA | 130 | - | S |
| LIBRA | 135 | - | S |
| LIBRA | 229 | - | S |
| LIBRA | 230 | - | S |
| LIBRA | 234 | - | S |
| LIBRA | 235 | - | S |
Alternativní indexy / cross |
|---|
| 4340535 | 4660031 | 4S01108 | 72281160 |
| 72284075 | 76558135 | FYD00005461 | HIT.4340535 |
| HIT.4660031 | HIT.YD00005461 | HIT4340535 | HIT4660031 |
| HITYD00005461 | JHD.FYD00005461 | MU3286 | PX64D00009F1 |
| VA760200 | | | |
 track roller |  oпорный каток |  spodní rolna |
