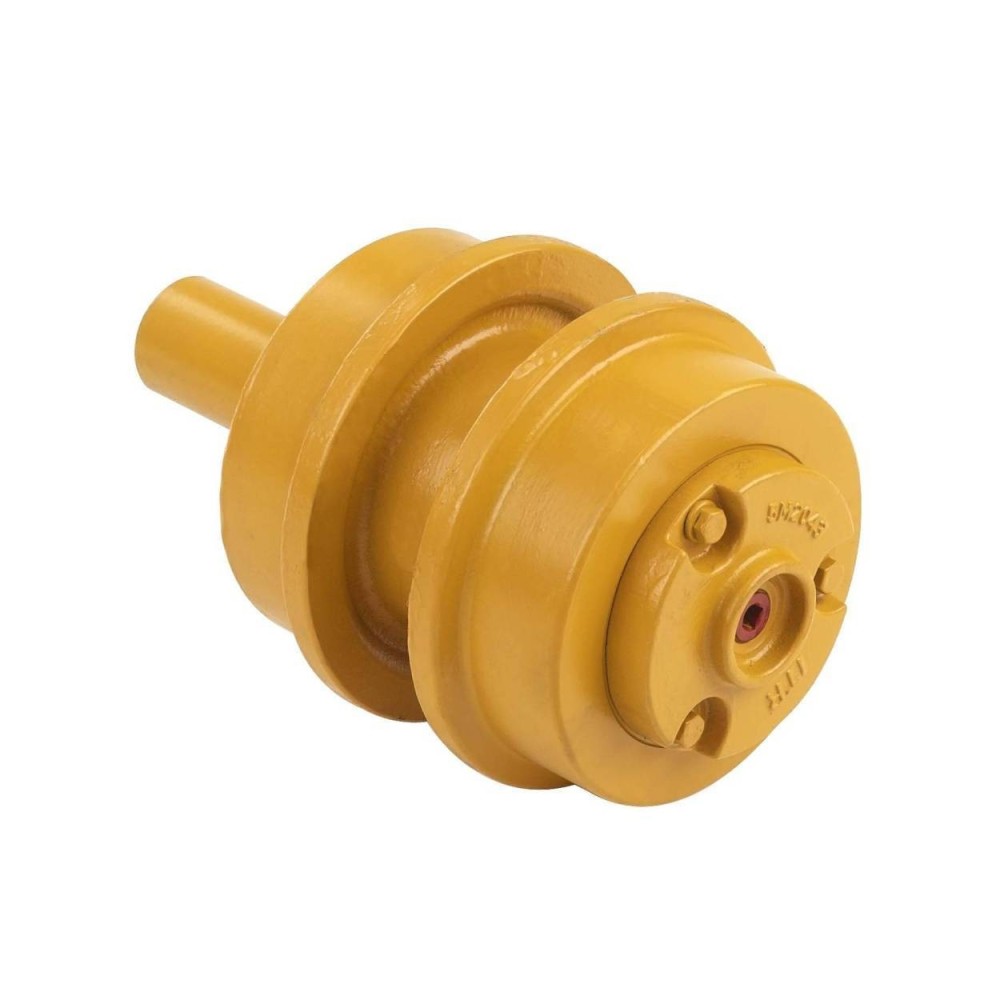

Rolka podtrzymująca górna z uchwytami mocującymi (kapami), bez krawędzi prowadzących Šířka zewnętrzna pomiędzy wewnętrznymi kołnierzami lub szerokość flanszy wewnętrznej rolki: 105mmm
Rolki podtrzymujące do minikoparek ITR są specjalnie zaprojektowane do najtrudniejszych zastosowań i środowisk.
Dostępna jest pełna gama rozmiarów i typów dla wszystkich popularnych marek i modeli. Rolki ITR to produkty kute, wykonane z wyselekcjonowanych materiałów, takich jak stal borowa, odlewy o wysokiej wytrzymałości i najwyższej jakości komponenty.
Głęboka obróbka cieplna i precyzyjna obróbka gwarantują jednolitość i spójność produkcji. Dokładny montaż, smarowanie na cały okres eksploatacji oraz kontrola jakości w trakcie i po produkcji zapewniają wydajność i niezawodność produktu.
Gama rolek jezdnych i podtrzymujących ITR obejmuje od minikoparek po maszyny górnicze.od CASE CX75-SR (ciężar roboczy maszyny 1,4 tony) do CASE CX75-SR (ciężar roboczy maszyny 248 ton)
Komponenty podwozia ITR są opracowywane, projektowane i konstruowane przez działy inżynieryjne i badawczo-rozwojowe USCO, z wykorzystaniem najnowszych systemów CAD i we współpracy z partnerskimi uniwersytetami. Linia produktów podwozi ITR jest w całości zarządzana we własnym zakresie. Począwszy od zakupu surowców, poprzez projektowanie elementów, poprzez obróbkę mechaniczną elementów, obróbkę cieplną, przez cały proces montażu aż do kontroli końcowej włącznie. Przeprowadzane są liczne Kontrole jakości począwszy od zakupu surowca. Kontrole opierają się na wiedzy i doświadczeniu w dziedzinie procesów metalurgicznych i inżynierii materiałowej.
Funkcje rolek podtrzymujących górnych: Podtrzymują gąsienicę, pomiędzy kołem zębatym łańcuchowym a kołem napinającym. Trwałość bieżnika rolki dopasowana do trwałości ogniw łańcucha gąsienicy. Rolki podtrzymujące mają skorupy hartowanie indukcyjnie dla wzrostu twardości powierzchni, odporności na zużycie i wytrzymałości zmęczeniowej przy zachowaniu właściwości rdzenia. Wartości w przedziale 50 – 58 HRC. Wały i łożyska są zaprojektowane tak, aby zmniejszyć tarcie i zużycie oraz zapewnić maksymalną wytrzymałość. Smarowane na cały okres eksploatacji w celu minimalnej konserwacji.
Brązowane łożysko ślizgowe. Konstrukcja zapewnia dużą powierzchnię dla lepszego rozłożenia obciążenia. Miękka powłoka z brązu w łożysku zabezpiecza przed wszelkim drobnym zanieczyszczeniom, które mogą uszkodzić wał i uszczelki. Uszczelka Duo-Cone składa się z dwóch metalowych pierścieni uszczelniających i dwóch gumowych. Pierścienie gumowe zapewniają odpowiednie ciśnienie po obu stronach metalowych pierścieni uszczelniających. Odporna na trwałe odkształcenia i zmiany temperatury od -40 st. C do 110 st. C. Uszczelnienia Duo-Cone są zaprojektowane tak, aby wytrzymać kilka żywotności bieżnika, w zależności od indywidualnych warunków.
Linia produktów podwozi ITR oferuje najbardziej kompletną gamę dostępną na rynku, która obejmuje standardowe zastosowania koparek i spycharek wraz z pełną gamą elementów podwozia do maszyn do asfaltu, wiercenia i pozyskiwania drewna. Elastyczność produkcji i doświadczenie w projektowaniu również stawiają linię podwozi ITR w dobrej pozycji, aby dostarczać produkty „na zamówienie” do specjalnych zastosowań. Ciągniki, spycharki gąsienicowe, minikoparki, kompaktowe ładowarki gąsienicowe maszyny leśne koparki hydrauliczne maszyny do wycinki dźwigi układarki rur kombajny układarki asfaltu kruszarki mobilne..

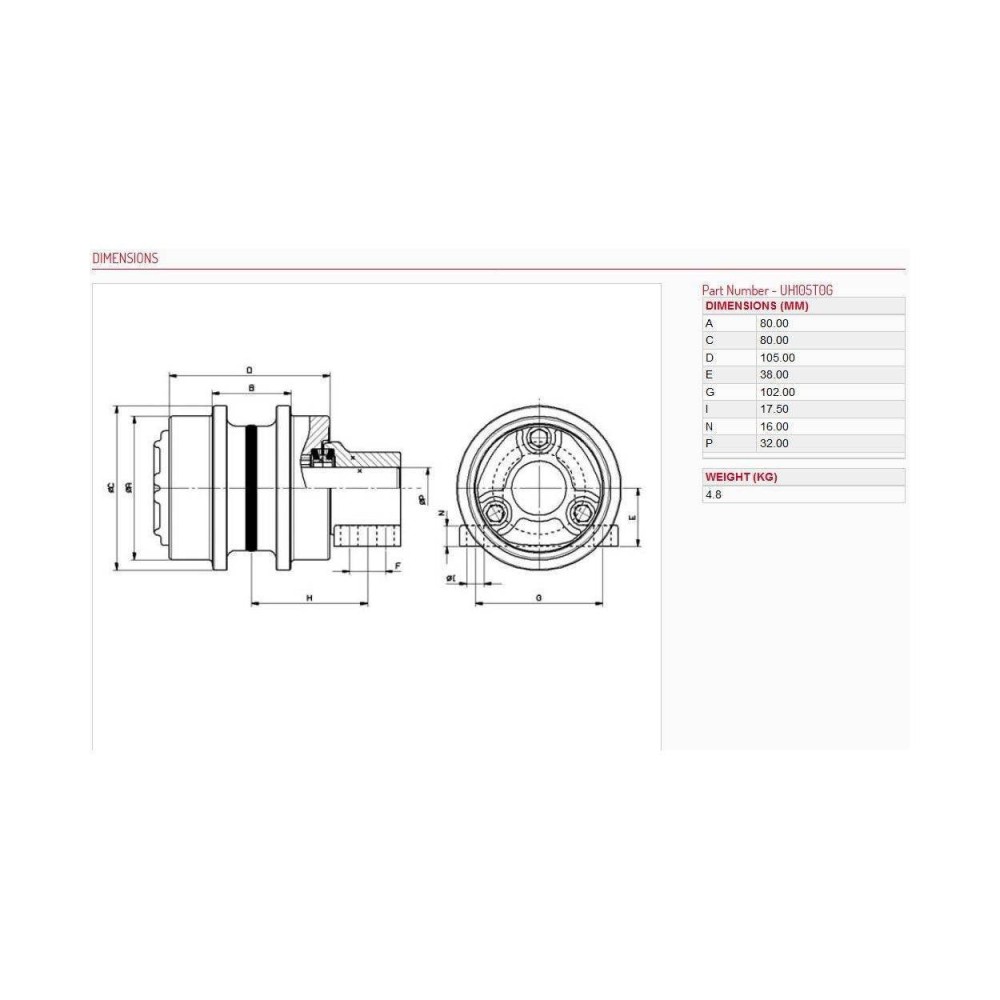

Rozměry: |
|---|
| A | 80,00 mm |
| C | 80,00 mm |
| D | 105,00 mm |
| E | 38,00 mm |
| G | 102,00 mm |
| I | 17,50 mm |
| N | 16,00 mm |
| P | 32,00 mm |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| CASE | CX75 | - | SR |
| CASE | CX80 | - | - |
| CASE | CX80 | - | C |
| SUMITOMO | SH75 | - | X |
| CASE | CX75 | C | SR-TIER IV |
| CASE | CX75 | SR | - |
| CASE | CX75 | SR | TIER III |
| CASE | CX80 | - | TIER III |
| CASE | CX80 | C | TIER IV |
| SUMITOMO | SH75 | X | - |
Alternativní indexy / cross |
|---|
| KAA11590 | KAA1182 |
