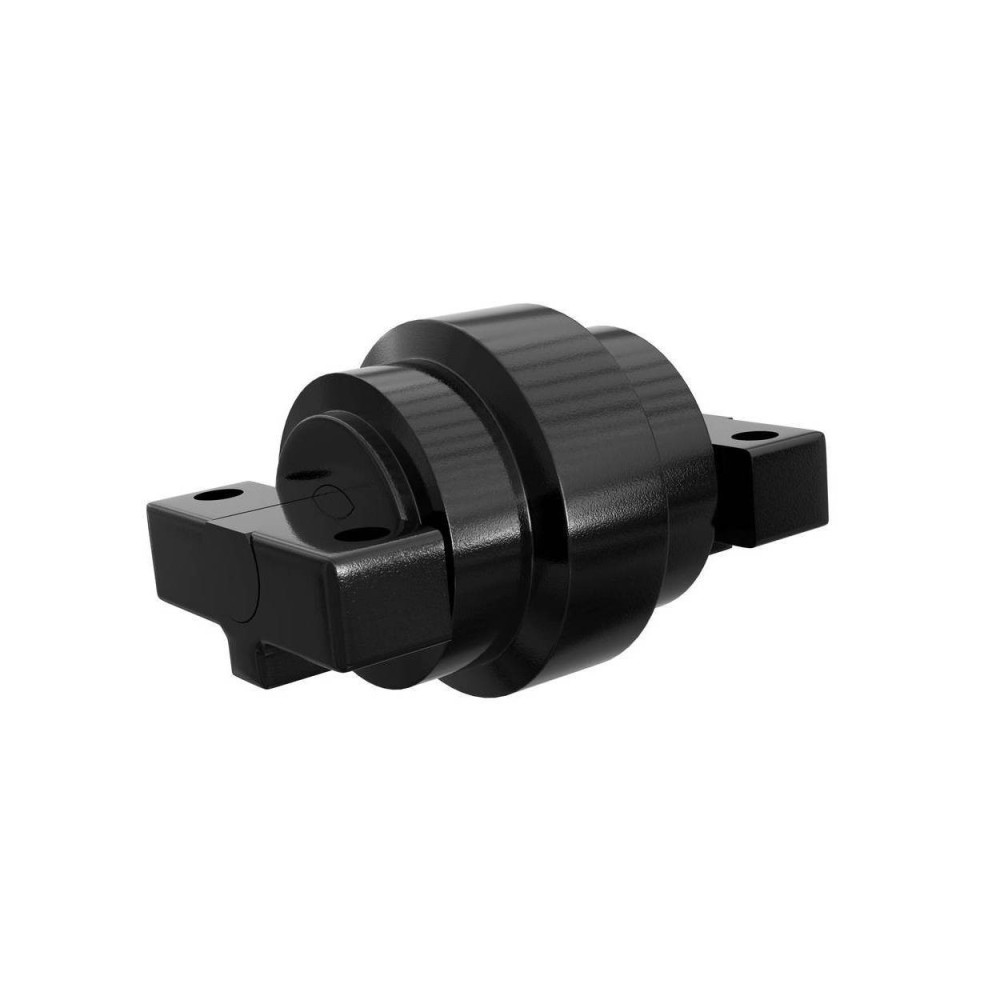

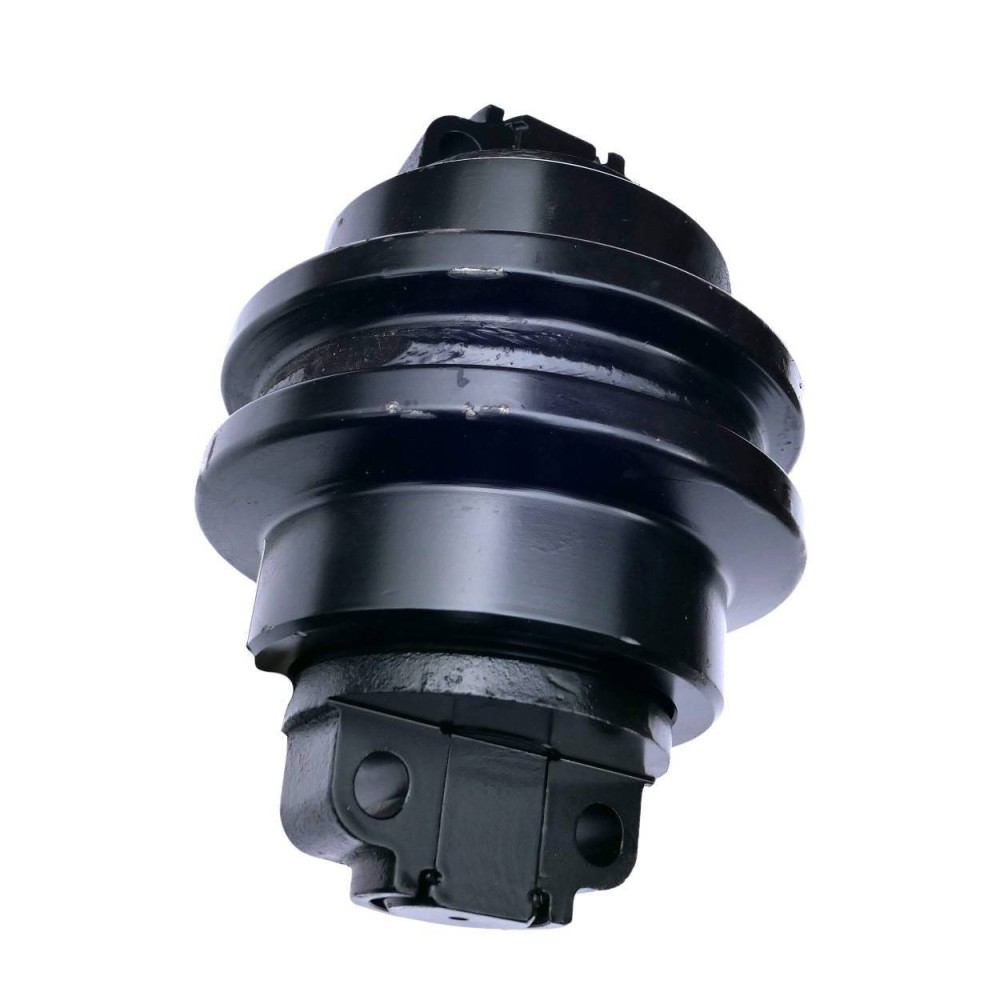

Spodní jednopřírubový pojezdový válec pro minibagr. Vnitřní šířka mezi přírubami válce 52 mm vnitřní vodicí hrany pro minibagr
Pojezdové válce do minibagrů a kompaktních nakladačů MITSUBISHI MM57-SR, jsou speciálně navrženy pro nejnáročnější použití a prostředí. K dispozici je kompletní řada rozměrů a typů pro všechny oblíbené značky a modely. Válce ITR jsou kované výrobky z pečlivě vybraných materiálů, jako je bórová ocel, vysokopevnostní odlitky a komponenty nejvyšší kvality. Hloubkové tepelné zpracování a přesné obrábění zaručují jednotnost a konzistentní kvalitu výroby. Přesná montáž, celoživotní mazání a kontrola kvality během výroby i po ní zajišťují vysoký výkon a spolehlivost výrobku. Řada pojezdových a nosných válců ITR zahrnuje použití od minibagrů až po důlní stroje.
Napínací kola od KOMATSU® PC05 (provozní hmotnost stroje 1,4 tony) do HITACHI® EX25OO (provozní hmotnost stroje 248 ton)
Plášť válce s jednou přírubou používaný u rypadel.
Životnost běhounu pláště válce odpovídá životnosti článků pásového řetězu. Po celou dobu používání válce není nutná údržba.
Plášť válce je z hloubkově kalené oceli a je navržen tak, aby odolával vibracím. Tvrdost 50–58 HRC.
Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a současně zajišťovaly maximální pevnost. Mazáno po celou dobu životnosti pro minimální nároky na údržbu.
Bronzované kluzné ložisko, které výborně slouží jako opora napínacího kola. Zajišťuje stabilitu a dlouhou životnost, což se promítá do účinné funkce napínacího systému.
Konstrukce tulei zajišťuje dużą povrchuę pro lepszego rozložení zatížení. Měkká bronzová vrstva v ložisku chrání před drobnými nečistotami, které by mohly poškodit hřídel a těsnění.
Těsnění Duo-Cone. Uszczelnia wlot oleju. Těsnění Duo-Cone se skládá ze dvou kovových a dvou pryžových těsnicích kroužků.
Pryžové kroužky zajišťují odpovídající tlak na obou stranách kovových těsnicích kroužků. Jsou odolné proti trvalé deformaci a změnám teploty od −40 °C do 110 °C. Těsnění Duo-Cone jsou navržena tak, aby v závislosti na konkrétních podmínkách vydržela několik životních cyklů běhounu.
Olej. Olejem mazané pásové válce používají olej, který chladí a maže lépe než plastické mazivo.

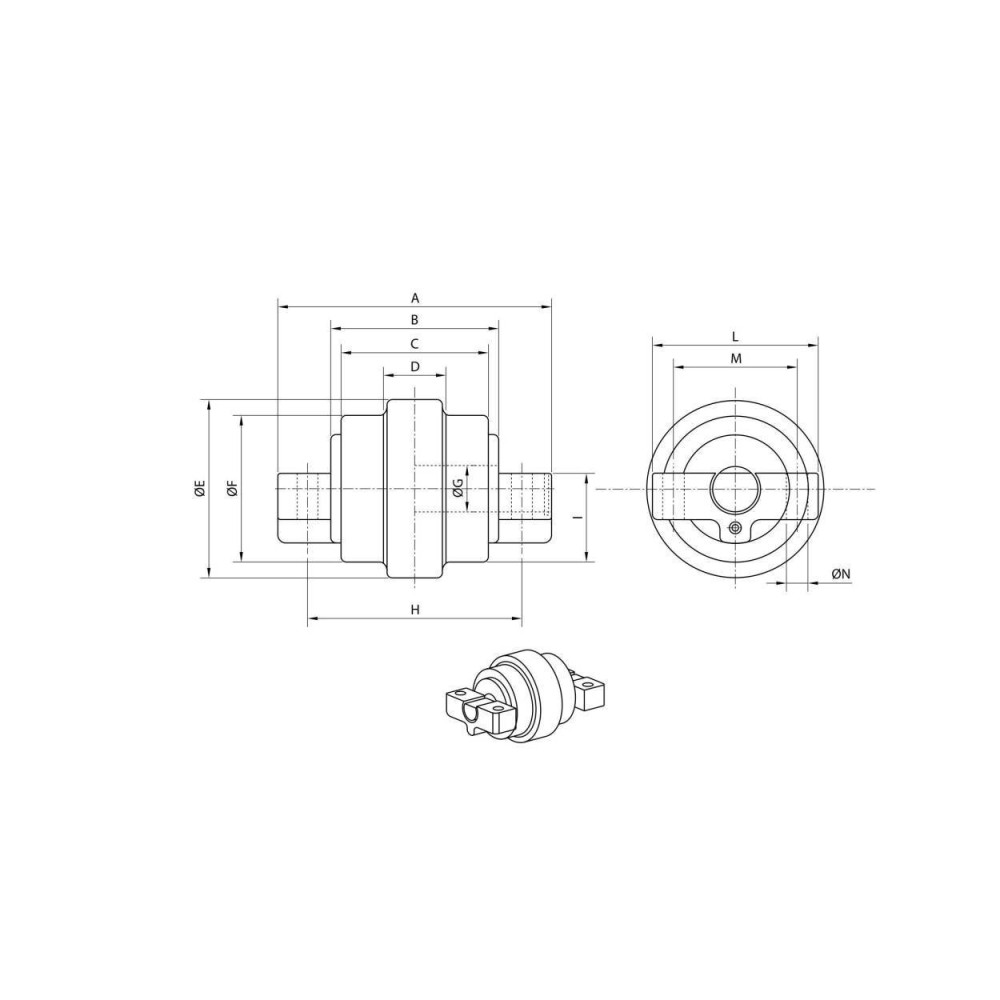

Rozměry: |
|---|
| A | 200,00 mm |
| B | 190,00 mm |
| C | 142,00 mm |
| D | 53,00 mm |
| E | 122,00 mm |
| F | 95,00 mm |
| G | 35,00 mm |
| I | 21,00 mm |
Další informace: |
|---|
| ŚRUBA M18x2.5 |
vhodné mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| AIRMAN | AX40 | - | U |
| FIAT HITACHI | FH45 | - | - |
| HITACHI | EX40 | - | U |
| HITACHI | EX50 | - | U |
| HITACHI | EX55 | - | UR |
| HITACHI | EX58 | - | - |
| HITACHI | EX58 | - | MU |
| HITACHI | HX99 | - | B |
| HITACHI | ZX40 | - | U |
| HITACHI | ZX50 | - | - |
| HITACHI | ZX50 | - | U |
| HITACHI | ZX55 | - | UR |
| JD | 50ZTS | - | - |
| SANY | SY55 | - | C |
| SANY | SY65 | - | C |
