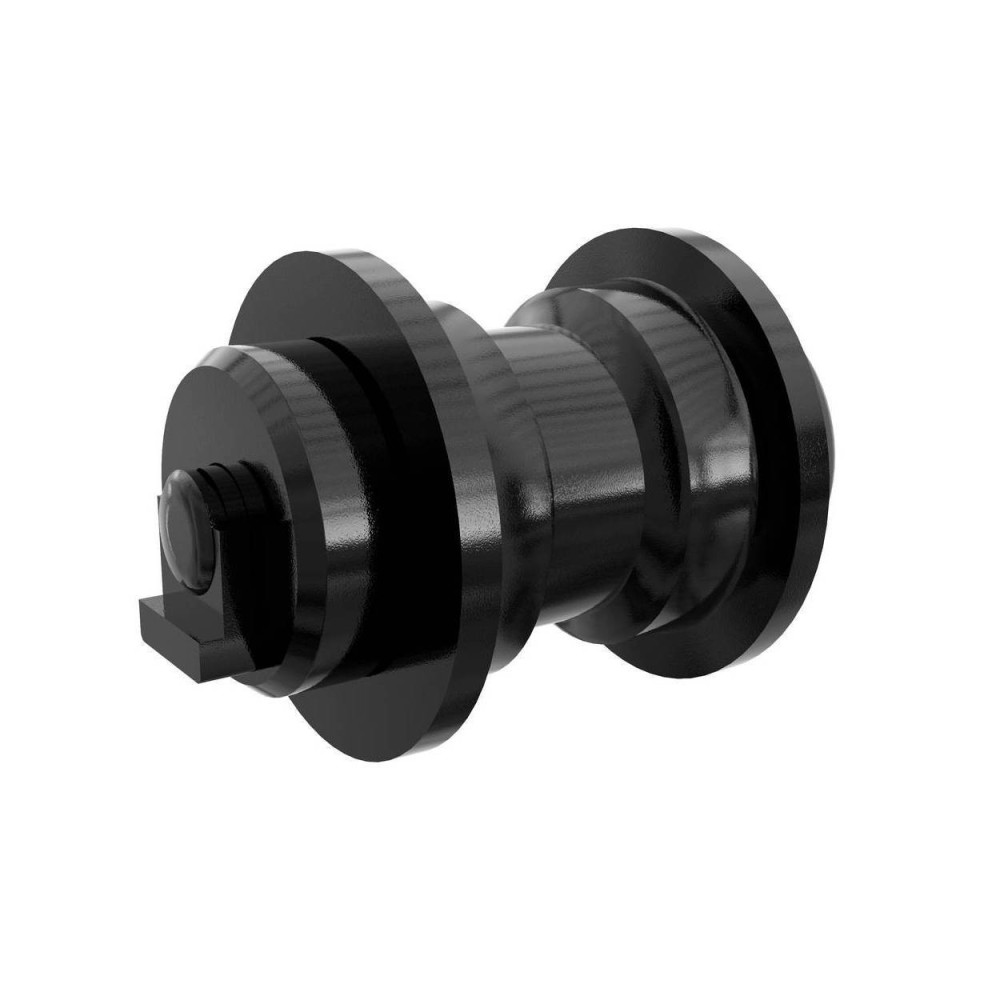

Spodní jednopřírubový pojezdový válec pro minibagr. Vnitřní šířka mezi přírubami válce 73 mm vnitřní vodicí hrany pro minibagr
Pojezdové válce do minibagrů a kompaktních nakladačů ITR, jsou speciálně navrženy pro nejnáročnější použití a prostředí. K dispozici je kompletní řada rozměrů a typů pro všechny oblíbené značky a modely. Válce ITR jsou kované výrobky z pečlivě vybraných materiálů, jako je bórová ocel, vysokopevnostní odlitky a komponenty nejvyšší kvality. Hloubkové tepelné zpracování a přesné obrábění zaručují jednotnost a konzistentní kvalitu výroby. Přesná montáž, celoživotní mazání a kontrola kvality během výroby i po ní zajišťují vysoký výkon a spolehlivost výrobku. Řada pojezdových a nosných válců ITR zahrnuje použití od minibagrů až po důlní stroje.
Napínací kola od KOMATSU® PC38 UU (provozní hmotnost stroje 1,4 tony) do HITACHI® EX25OO (provozní hmotnost stroje 248 ton)
Plášť válce s jednou přírubou používaný u rypadel.
Životnost běhounu pláště válce odpovídá životnosti článků pásového řetězu. Po celou dobu používání válce není nutná údržba.
Plášť válce je z hloubkově kalené oceli a je navržen tak, aby odolával vibracím. Tvrdost 50–58 HRC.
Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a současně zajišťovaly maximální pevnost. Mazáno po celou dobu životnosti pro minimální nároky na údržbu.
Brązowane ložisko ślizgowe do použití w rolkach napínacích, zapewniające plynulé i ciche działanie. Idealne rozwiązanie pro precyzyjnego napinania.
Konstrukce tulei zajišťuje dużą povrchuę pro lepszego rozložení zatížení. Měkká bronzová vrstva v ložisku chrání před drobnými nečistotami, které by mohly poškodit hřídel a těsnění.
Těsnění Duo-Cone. Uszczelnia wlot oleju. Těsnění Duo-Cone se skládá ze dvou kovových a dvou pryžových těsnicích kroužků.
Pryžové kroužky zajišťují odpovídající tlak na obou stranách kovových těsnicích kroužků. Jsou odolné proti trvalé deformaci a změnám teploty od −40 °C do 110 °C. Těsnění Duo-Cone jsou navržena tak, aby v závislosti na konkrétních podmínkách vydržela několik životních cyklů běhounu.
Olej. Olejem mazané pásové válce používají olej, který chladí a maže lépe než plastické mazivo.

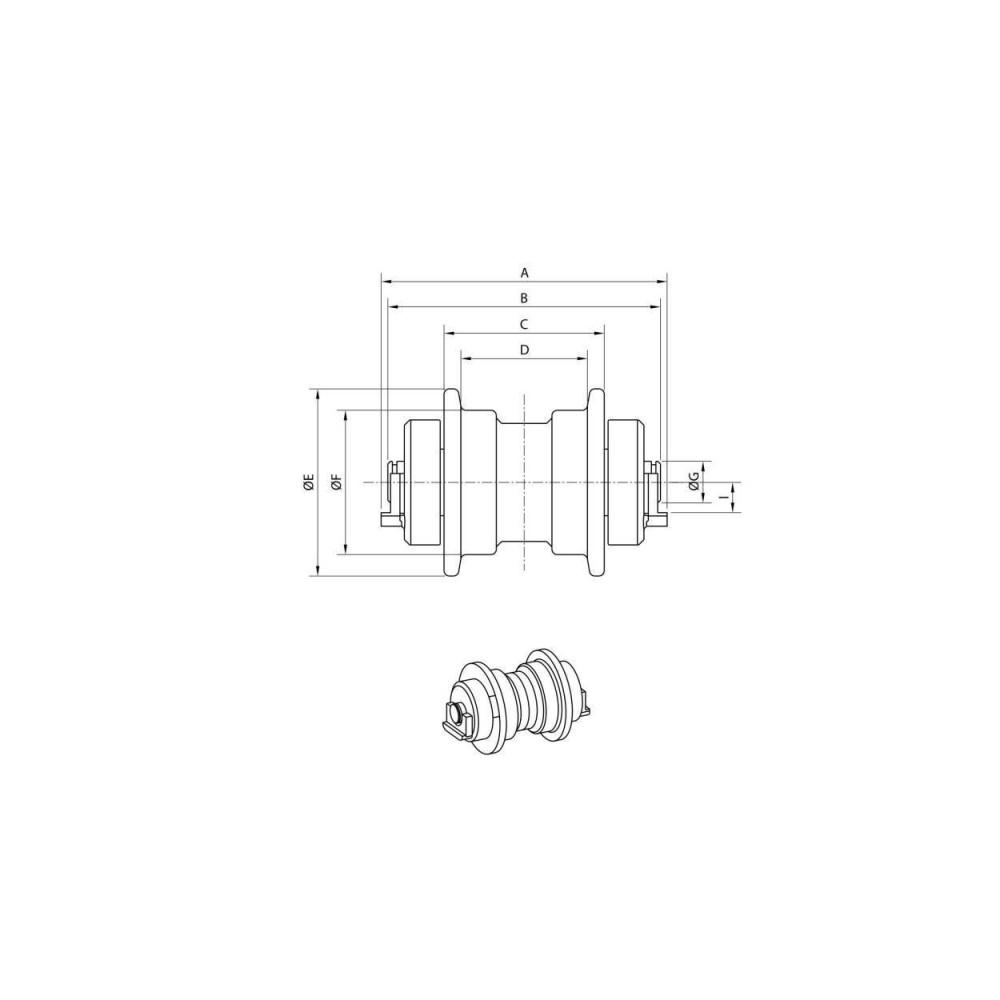

Rozměry: |
|---|
| A | 165,00 mm |
| B | 134,00 mm |
| C | 73,00 mm |
| D | 140,00 mm |
| E | 84,00 mm |
| F | 10,00 mm |
Další informace: |
|---|
| ŚRUBA M16 |
vhodné mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| YANMAR | B22 | - | - |
| YANMAR | B25 | - | - |
| YANMAR | B25 | - | V |
| YANMAR | B25 | - | V-1 |
| YANMAR | B25 | - | VCR |
| YANMAR | B27 | - | - |
| YANMAR | B3 | - | - |
| YANMAR | B32 | - | V |
| YANMAR | B37 | - | - |
| YANMAR | VIO25 | - | V |
| YANMAR | VIO27 | - | - |
| YANMAR | VIO30 | - | - |
| YANMAR | VIO35 | - | - |
| YANMAR | VIO35 | - | CR |
| YANMAR | VIO38 | - | - |
Alternativní indexy / cross |
|---|
| 172441.37301 | 172441.37302 | 17244137301 | 172B03.37300 |
| 772142.37300 | 772422.37300 | 772450.37300 | UF075Z1A |
| YM172441.37301 | YM172441.37302 | YM172B03.37300 |
