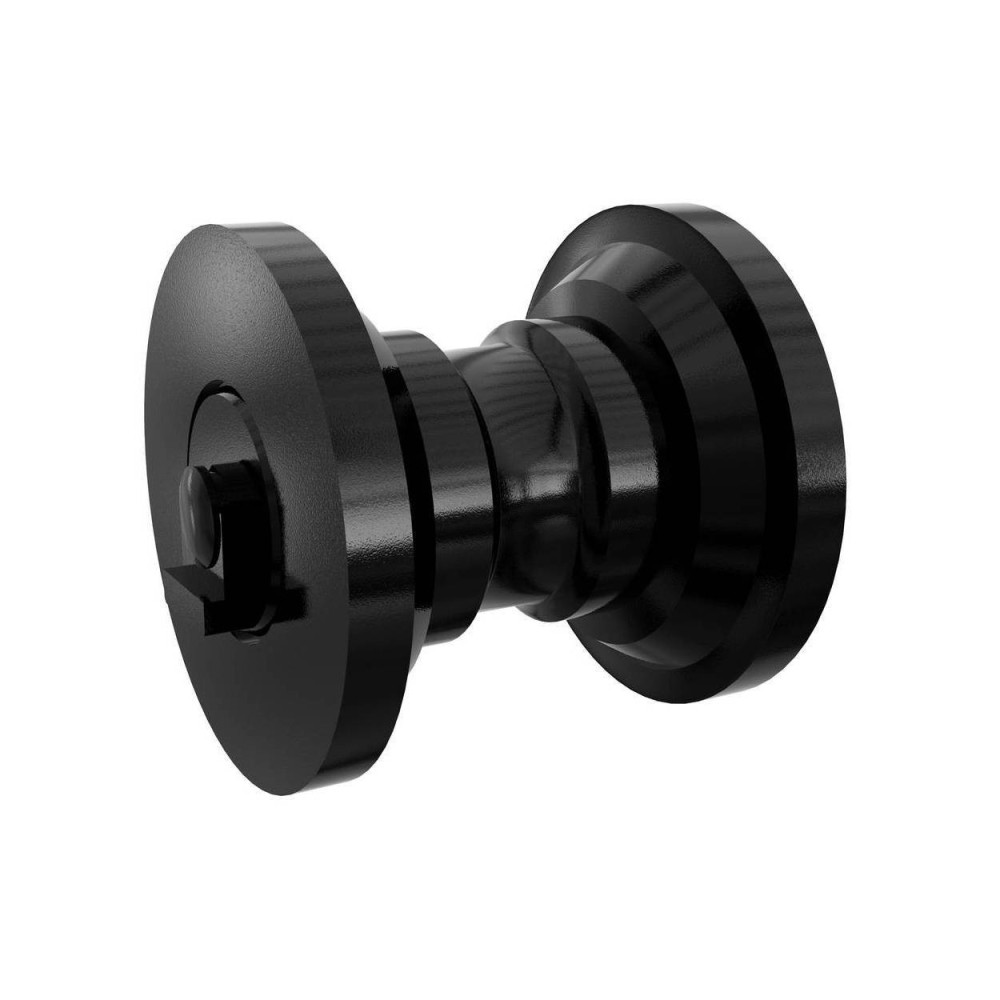

Spodní jednopřírubový pojezdový válec pro minibagr. Vnitřní šířka mezi přírubami válce 79 mm vnitřní vodicí hrany pro minibagr
Pojezdové válce do minibagrů a kompaktních nakladačů FAI 250, jsou speciálně navrženy pro nejnáročnější použití a prostředí. K dispozici je kompletní řada rozměrů a typů pro všechny oblíbené značky a modely. Válce ITR jsou kované výrobky z pečlivě vybraných materiálů, jako je bórová ocel, vysokopevnostní odlitky a komponenty nejvyšší kvality. Hloubkové tepelné zpracování a přesné obrábění zaručují jednotnost a konzistentní kvalitu výroby. Přesná montáž, celoživotní mazání a kontrola kvality během výroby i po ní zajišťují vysoký výkon a spolehlivost výrobku. Řada pojezdových a nosných válců ITR zahrnuje použití od minibagrů až po důlní stroje.
Napínací kola od KOMATSU® PC05 (provozní hmotnost stroje 1,4 tony) do HITACHI® EX25OO (provozní hmotnost stroje 248 ton)
Plášť válce s jednou přírubou používaný u rypadel.
Životnost běhounu pláště válce odpovídá životnosti článků pásového řetězu. Po celou dobu používání válce není nutná údržba.
Plášť válce je z hloubkově kalené oceli a je navržen tak, aby odolával vibracím. Tvrdost 50–58 HRC.
Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a současně zajišťovaly maximální pevnost. Mazáno po celou dobu životnosti pro minimální nároky na údržbu.
Brązowane ložisko ślizgowe do použití w rolkach napínacích, zapewniające plynulé i ciche działanie. Idealne rozwiązanie pro precyzyjnego napinania.
Konstrukce tulei zajišťuje dużą povrchuę pro lepszego rozložení zatížení. Měkká bronzová vrstva v ložisku chrání před drobnými nečistotami, které by mohly poškodit hřídel a těsnění.
Těsnění Duo-Cone. Uszczelnia wlot oleju. Těsnění Duo-Cone se skládá ze dvou kovových a dvou pryžových těsnicích kroužků.
Pryžové kroužky zajišťují odpovídající tlak na obou stranách kovových těsnicích kroužků. Jsou odolné proti trvalé deformaci a změnám teploty od −40 °C do 110 °C. Těsnění Duo-Cone jsou navržena tak, aby v závislosti na konkrétních podmínkách vydržela několik životních cyklů běhounu.
Olej. Olejem mazané pásové válce používají olej, který chladí a maže lépe než plastické mazivo.

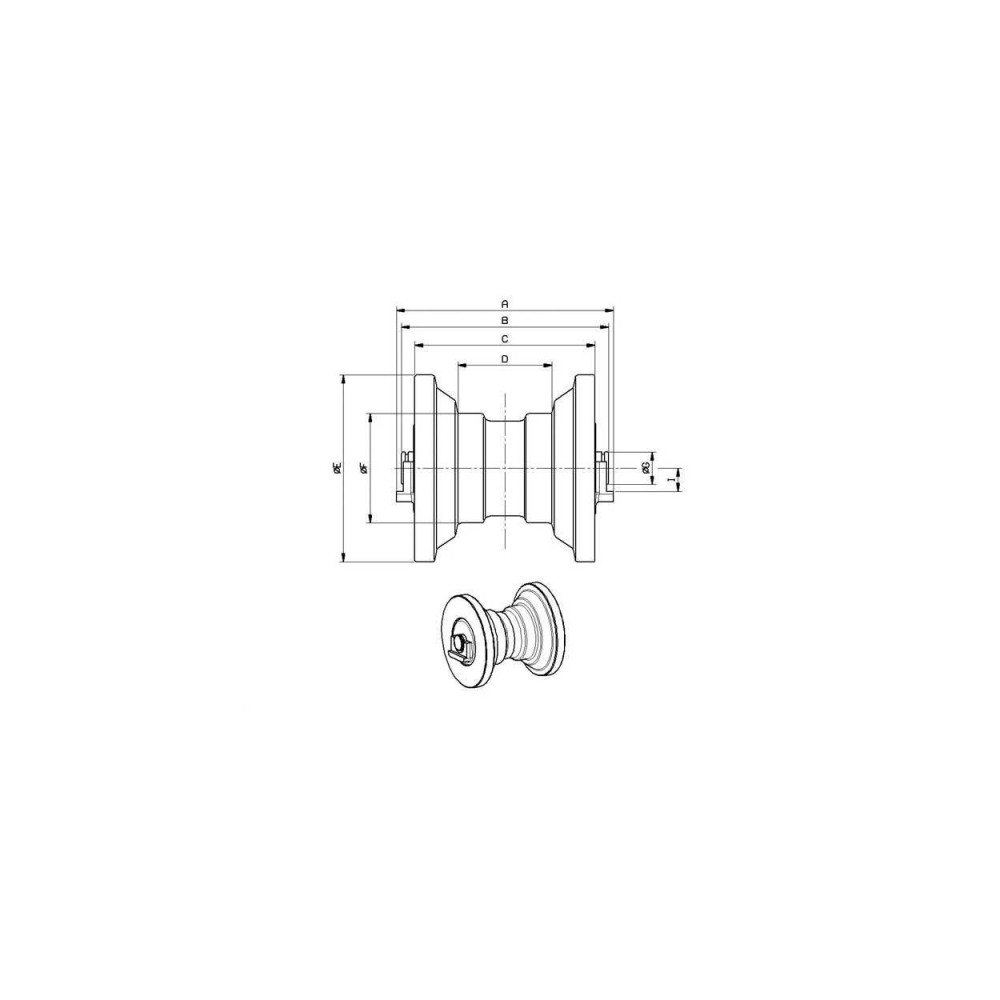

Rozměry: |
|---|
| A | 169,00 mm |
| B | 161,00 mm |
| C | 145,00 mm |
| D | 79,00 mm |
| E | 151,00 mm |
| F | 95,00 mm |
| G | 35,00 mm |
| I | 18,00 mm |
Další informace: |
|---|
| ŚRUBA M16 |
vhodné mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| FAI | 245 | - | - |
| FAI | 250 | - | - |
| KOMATSU | PC38 | - | UU |
| KOMATSU | PC40 | - | - |
| KOMATSU | PC40 | - | T |
| KOMATSU | PC45 | - | - |
| KOMATSU | PC50 | - | UD |
| KOMATSU | PC50 | - | UU |
Alternativní indexy / cross |
|---|
| 20T.30.00030 | 20T.30.00041 | 20T.30.32310 | 820220019 |
| A1435000N00 | UF079Z0A |
