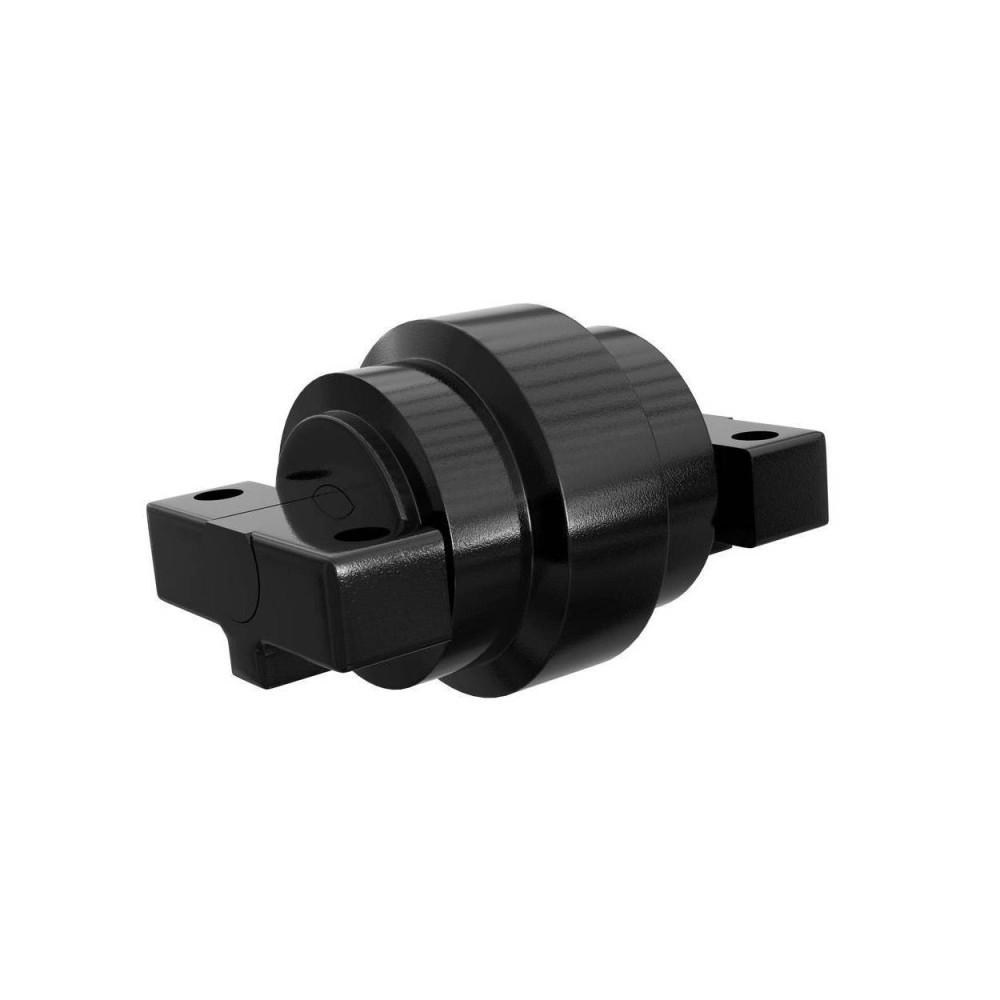

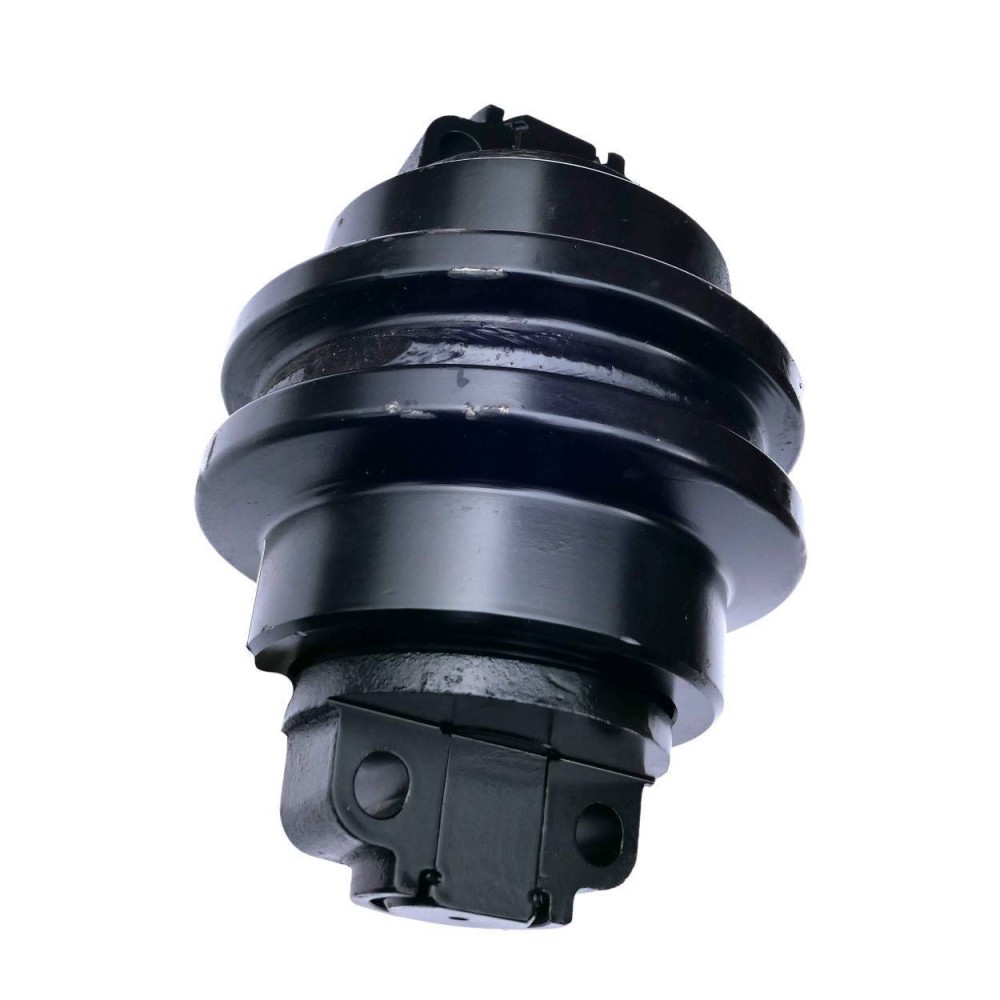

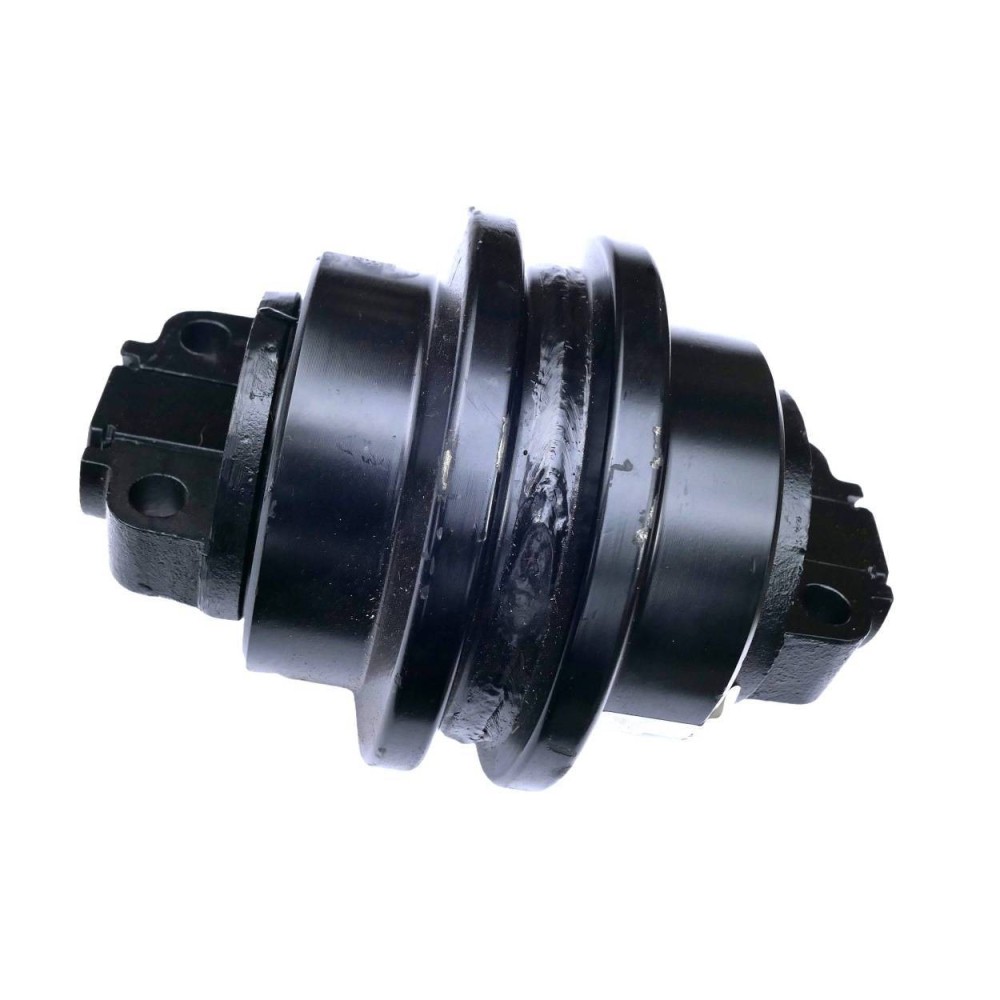

Spodní jednopřírubový pojezdový válec pro minibagr. Vnitřní šířka mezi přírubami válce 52 mm vnitřní vodicí hrany pro minibagr
Pojezdové válce do minibagrů a kompaktních nakladačů CATERPILLAR 306, jsou speciálně navrženy pro nejnáročnější použití a prostředí. K dispozici je kompletní řada rozměrů a typů pro všechny oblíbené značky a modely. Válce ITR jsou kované výrobky z pečlivě vybraných materiálů, jako je bórová ocel, vysokopevnostní odlitky a komponenty nejvyšší kvality. Hloubkové tepelné zpracování a přesné obrábění zaručují jednotnost a konzistentní kvalitu výroby. Přesná montáž, celoživotní mazání a kontrola kvality během výroby i po ní zajišťují vysoký výkon a spolehlivost výrobku. Řada pojezdových a nosných válců ITR zahrnuje použití od minibagrů až po důlní stroje.
Napínací kola od CATERPILLAR 306 (provozní hmotnost stroje 1,4 tony) do HITACHI® EX25OO (provozní hmotnost stroje 248 ton)
Plášť válce s jednou přírubou používaný u rypadel.
Životnost běhounu pláště válce odpovídá životnosti článků pásového řetězu. Po celou dobu používání válce není nutná údržba.
Plášť válce je z hloubkově kalené oceli a je navržen tak, aby odolával vibracím. Tvrdost 50–58 HRC.
Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a současně zajišťovaly maximální pevnost. Mazáno po celou dobu životnosti pro minimální nároky na údržbu.
Bronzované kluzné ložisko, které výborně slouží jako opora napínacího kola. Zajišťuje stabilitu a dlouhou životnost, což se promítá do účinné funkce napínacího systému.
Konstrukce tulei zajišťuje dużą povrchuę pro lepszego rozložení zatížení. Měkká bronzová vrstva v ložisku chrání před drobnými nečistotami, které by mohly poškodit hřídel a těsnění.
Těsnění Duo-Cone. Uszczelnia wlot oleju. Těsnění Duo-Cone se skládá ze dvou kovových a dvou pryžových těsnicích kroužků.
Pryžové kroužky zajišťují odpovídající tlak na obou stranách kovových těsnicích kroužků. Jsou odolné proti trvalé deformaci a změnám teploty od −40 °C do 110 °C. Těsnění Duo-Cone jsou navržena tak, aby v závislosti na konkrétních podmínkách vydržela několik životních cyklů běhounu.
Olej. Olejem mazané pásové válce používají olej, který chladí a maže lépe než plastické mazivo.

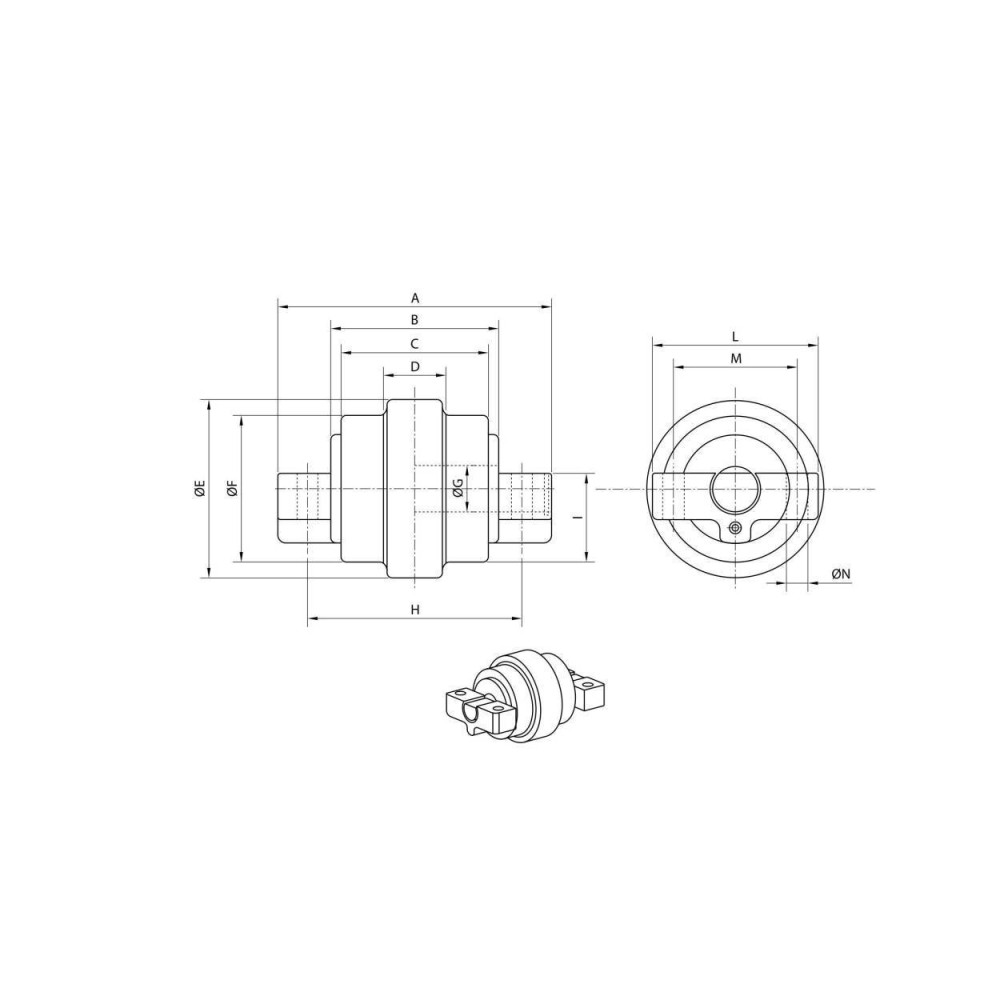

Rozměry: |
|---|
| A | 176,00 mm |
| B | 124,00 mm |
| C | 105,00 mm |
| D | 50,00 mm |
| E | 135,00 mm |
| F | 100,00 mm |
| G | 30,00 mm |
| H | 150,00 mm |
| I | 60,00 mm |
| L | 76,00 mm |
| M | 50,00 mm |
| N | 11,00 mm |
vhodné mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| CATERPILLAR | 304 | - | - |
| CATERPILLAR | 304 | - | 5 |
| CATERPILLAR | 304 | - | CR |
| CATERPILLAR | 305 | - | - |
| CATERPILLAR | 305 | - | 5 |
| CATERPILLAR | 306 | - | - |
| HANIX | H50 | - | B |
| HANIX | H50 | - | CR |
| HANIX | H55 | - | DR |
| HANIX | H56 | - | CR |
| MITSUBISHI | MM45 | - | - |
| MITSUBISHI | MM45 | - | B |
| MITSUBISHI | MM55 | - | SR |
| MITSUBISHI | MM57 | - | SR |
