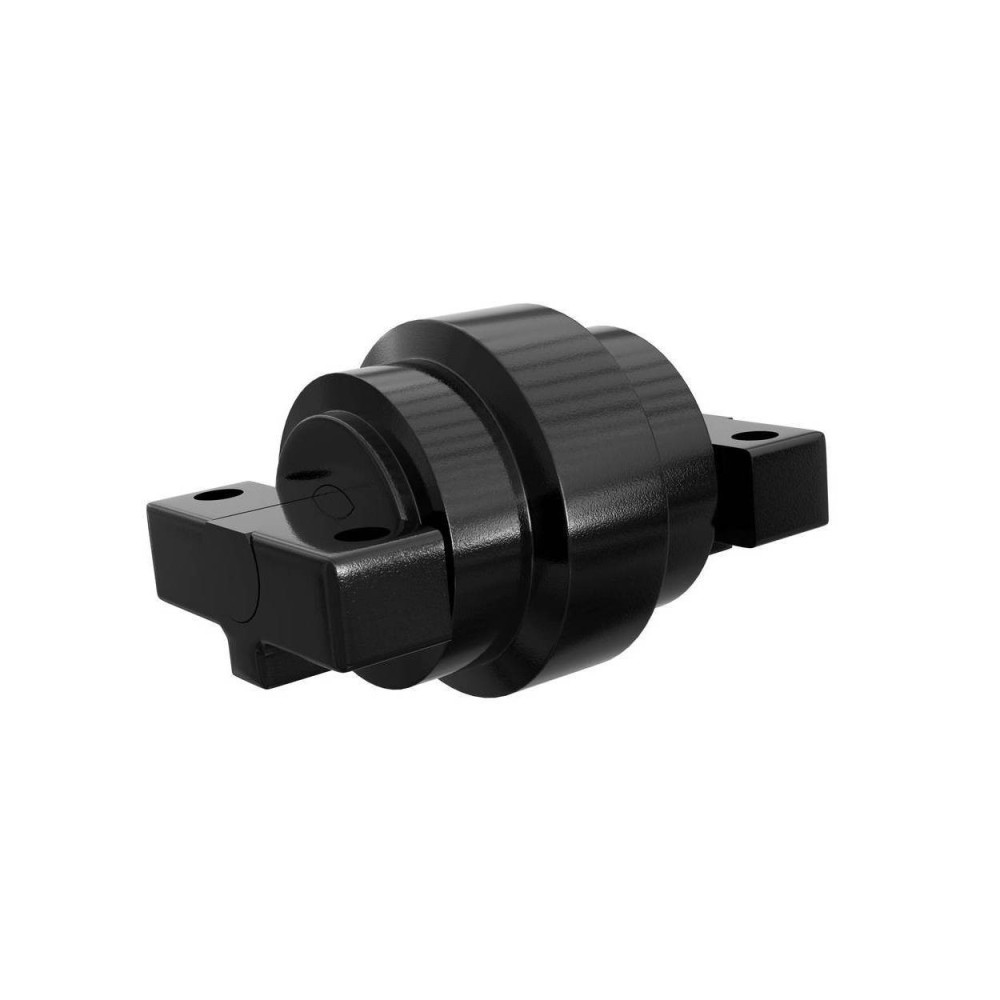

Spodní jednopřírubový pojezdový válec pro minibagr. Vnitřní šířka mezi přírubami válce 47 mm vnitřní vodicí hrany pro minibagr
Pojezdové válce do minibagrů a kompaktních nakladačů ATLAS 805-RA, jsou speciálně navrženy pro nejnáročnější použití a prostředí. K dispozici je kompletní řada rozměrů a typů pro všechny oblíbené značky a modely. Válce ITR jsou kované výrobky z pečlivě vybraných materiálů, jako je bórová ocel, vysokopevnostní odlitky a komponenty nejvyšší kvality. Hloubkové tepelné zpracování a přesné obrábění zaručují jednotnost a konzistentní kvalitu výroby. Přesná montáž, celoživotní mazání a kontrola kvality během výroby i po ní zajišťují vysoký výkon a spolehlivost výrobku. Řada pojezdových a nosných válců ITR zahrnuje použití od minibagrů až po důlní stroje.
Napínací kola od ATLAS 805-RA (provozní hmotnost stroje 1,4 tony) do HITACHI® EX25OO (provozní hmotnost stroje 248 ton)
Plášť válce s jednou přírubou používaný u rypadel.
Životnost běhounu pláště válce odpovídá životnosti článků pásového řetězu. Po celou dobu používání válce není nutná údržba.
Plášť válce je z hloubkově kalené oceli a je navržen tak, aby odolával vibracím. Tvrdost 50–58 HRC.
Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a současně zajišťovaly maximální pevnost. Mazáno po celou dobu životnosti pro minimální nároky na údržbu.
Brązowane ložisko ślizgowe do použití w rolkach napínacích, zapewniające plynulé i ciche działanie. Idealne rozwiązanie pro precyzyjnego napinania.
Konstrukce tulei zajišťuje dużą povrchuę pro lepszego rozložení zatížení. Měkká bronzová vrstva v ložisku chrání před drobnými nečistotami, které by mohly poškodit hřídel a těsnění.
Těsnění Duo-Cone. Uszczelnia wlot oleju. Těsnění Duo-Cone se skládá ze dvou kovových a dvou pryžových těsnicích kroužků.
Pryžové kroužky zajišťují odpovídající tlak na obou stranách kovových těsnicích kroužků. Jsou odolné proti trvalé deformaci a změnám teploty od −40 °C do 110 °C. Těsnění Duo-Cone jsou navržena tak, aby v závislosti na konkrétních podmínkách vydržela několik životních cyklů běhounu.
Olej. Olejem mazané pásové válce používají olej, který chladí a maže lépe než plastické mazivo.

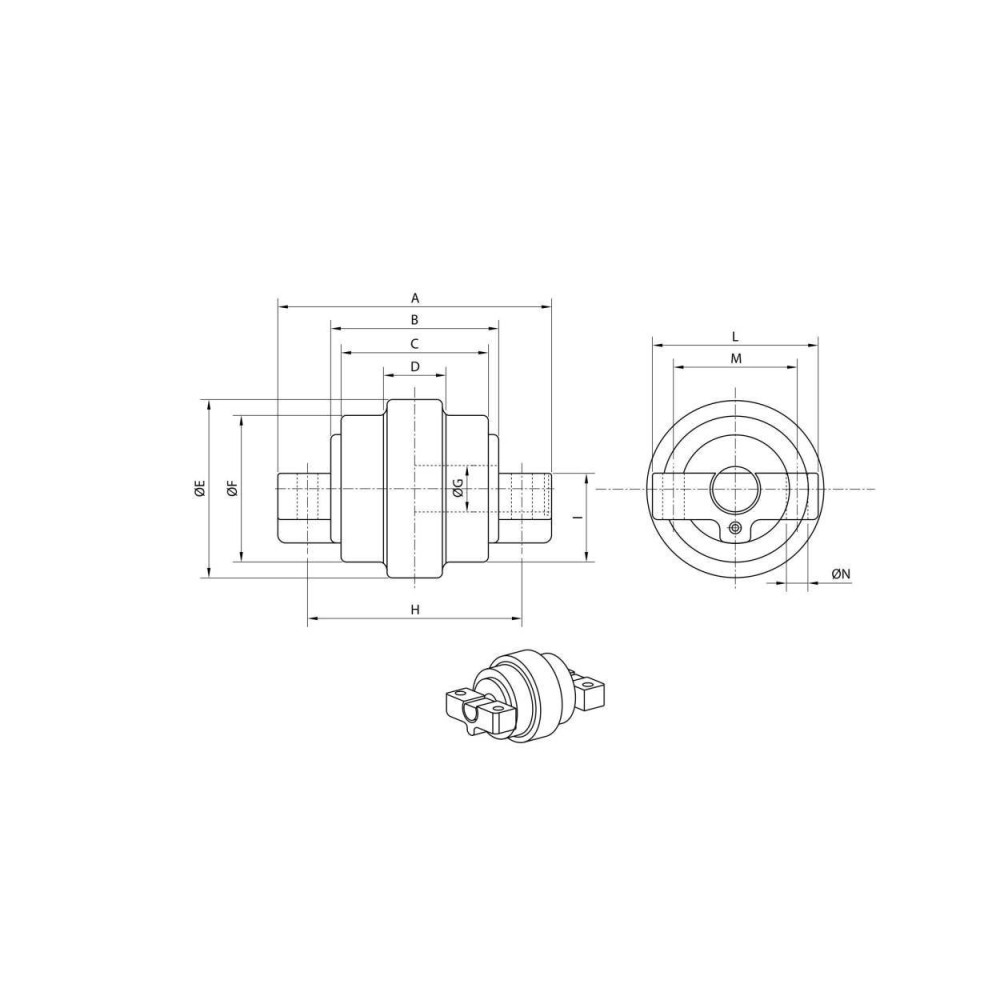

Rozměry: |
|---|
| A | 240,00 mm |
| B | 159,80 mm |
| C | 140,00 mm |
| D | 47,50 mm |
| E | 186,00 mm |
| F | 135,00 mm |
| G | 40,00 mm |
| H | 210,00 mm |
| I | 92,50 mm |
| M | 80,00 mm |
| N | 14,00 mm |
vhodné mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| ATLAS TEREX | 805 | - | R |
| ATLAS TEREX | TC75 | - | - |
| BOBCAT | 442 | - | - |
| MECALAC | 10MCR | - | - |
| MECALAC | 8MCR | - | - |
| NEUSON | 75 | - | Z |
| NEUSON | 8002 | - | - |
| NEUSON | 8002 | - | RD |
| NEUSON | 8002 | - | RD-V |
| NEUSON | 8003 | - | - |
| PEL JOB | EB506 | - | - |
| PEL JOB | EB706 | - | C |
| SCHAEFF | HR32 | - | - |
| VOLVO | 247 | - | - |
| VOLVO | EC70 | - | - |
Alternativní indexy / cross |
|---|
| 1000012854 | 5231031 | 5671658422 | 5671663002 |
| 7002302 | A14010D0M00 | PJ5231031 | UF047Z0C |
| VA1637 |
