Kolo jezdní jednokrajní (ang. single flange track roller) je důležitou součástí pásového podvozku používaného v těžkém stavebním strojníctví, jako jsou pásový rypadlo, buldozery a další těžké stroje provozované v náročném terénu. Tato kola zajišťují plynulý pohyb a rovnoměrné rozložení hmotnosti stroje na pásy, co pomáhá minimalizovat opotřebení dílů a snižuje zatížení terénu, po kterém se stroj pohybuje.
###KOLO JEZDNÍ JEDNOKRAJNÍ - ROZMĚRY
Šířka uvnitř mezi lícníky kola:
###KOLO JEZDNÍ CATERPILLAR - FUNKCE A KONSTRUKCE
Kolo jezdní jednokrajní se liší od svého dvoukrajního protějšku tím, že má pouze jednu líci, která správně navádí pás. Tato jediná líce se nachází na jedné straně kola a spolupracuje s vnitřní plochou článků pásu, což umožňuje udržení v správné pozici. Chybějící druhá líce znamená, že kola jezdní jednokrajní jsou častěji používána ve strojích pracujících při nižším zatížení nebo v podmínkách s omezenými bočními silami.
###Klíčové části konstrukce kola jednokrajního:
- Tělo kola – Vyrobeno z vysokopevnostní oceli. Slouží k přenosu hmotnosti stroje a pracovních sil.
- Líce – Jedna líce umístěná na jedné straně kola, která udržuje pás v správné stopě. Chrání pásy před svouvením z kola.
- Ložiska – Vnitřek kola obsahuje ložiska, která umožňují plynulé otočení kola za zatížení. Ložiska jsou mazána a často utěsněna, což minimalizuje potřebu údržby.
- Těsnění – Kola jsou vybavena speciálními těsněními, která brání pronikání nečistot, vody a znečištění, což prodlužuje životnost komponentu.
- Jednokrajní kola se využívají zejména ve středních a menších pásových strojích, které nejsou vystaveny tak vysokým bočním silám jako např. buldozery pracující na strmých svazích. Příklady takových aplikací zahrnují: - Pásová rypadla – Zejména ty, které pracují v prostředí středního terénu, kde je důležitější provozování pásu než odolávání bočním silám. - Mini rypadla a menší buldozery – V menších strojích není hmotnost rozložená na podvozek tak vysoká, což znamená, že jednokrajní kola jsou dostatečně odolná. - Stroje pro přepravu štěrku nebo jiné pásy poháněné zařízení – Tyto stroje často pracují v podmínkách, kde je zapotřebí lehkost podvozku a nižší boční zatížení.

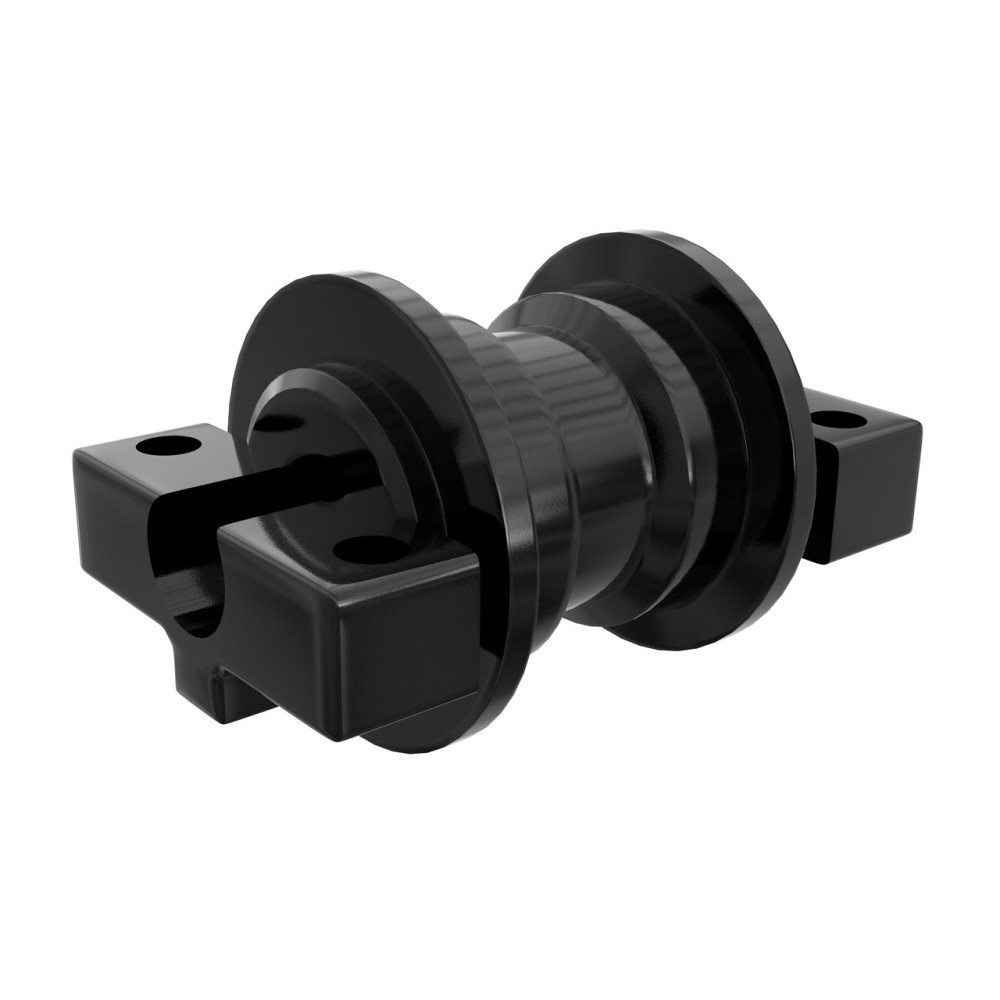

###KOLO JEZDNÍ JEDNOKRAJNÍ - UF123Z0A
Běhoun kola z hloubkově kalené ocele navržený tak, aby byl odolný proti vibracím. Kalení 50 - 58 HRC. Hřídele a ložiska jsou navrženy tak, aby minimalizovaly tření a opotřebení a zaručily maximální odolnost. Mazány po celou dobu provozu pro minimální údržbu.
Kola jezdní jednokrajní v dnešní době stále častěji využívají moderní materiály, jako jsou slitiny s vysokou pevností a inovativní ochranné povlaky. Mezi klíčové inovace patří:
- Povrchové kalení – Tato technologie významně zvyšuje odolnost proti opotřebení a pevnost, což je zvláště důležité při práci v náročných podmínkách.
- Vícevrstvé těsnění – Pokročilé těsnicí systémy poskytují lepší ochranu ložisek před nečistotami a vlhkostí, což prodlužuje životnost kol.
Kola jezdní jednokrajní jsou klíčovou součástí mnoha pásových strojů, zejména těch, které pracují v mírných terénních podmínkách. Díky své jednoduché konstrukci a nižšími provozními náklady jsou populární volbou pro stroje s menšími bočními zatíženími. Nicméně je důležité si uvědomit, že volba správných kol musí zohledňovat konkrétní pracovní podmínky, úroveň zatížení a typ terénu, aby byla zajištěna optimální účinnost a odolnost podvozkového systému.
Rozměry: |
|---|
| A | 264,70 mm |
| B | 182,00 mm |
| C | 162,00 mm |
| D | 123,00 mm |
| E | 160,30 mm |
| F | 130,50 mm |
| G | 45,00 mm |
| H | 230,00 mm |
| I | 90,00 mm |
| M | 90,00 mm |
| N | 16,00 mm |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| BOBCAT | E80 | - | - |
| BOBCAT | E85 | - | - |
| DAEWOO | SOLAR-75 | - | STEEL-ALTERN |
| HANIX | SB800 | - | - |
| VOLVO | ECR88 | - | - |
| BOBCAT | E80 | - | STEEL-ALTERN |
| BOBCAT | E85 | - | STEEL-ALTERN |
| DAEWOO | SOLAR-75 | STEEL-ALTERN | V |
| VOLVO | ECR88 | - | RUBBER |
| VOLVO | ECR88 | - | STEEL |
| VOLVO | ECR88 | D | RUBBER |
Alternativní indexy / cross |
|---|
| 14520840 | 2270.6123 | 2270.9014 |
| 2270.9014A | DHI.2270.6123 | VOE14520840 |
| VOE14619390 |
