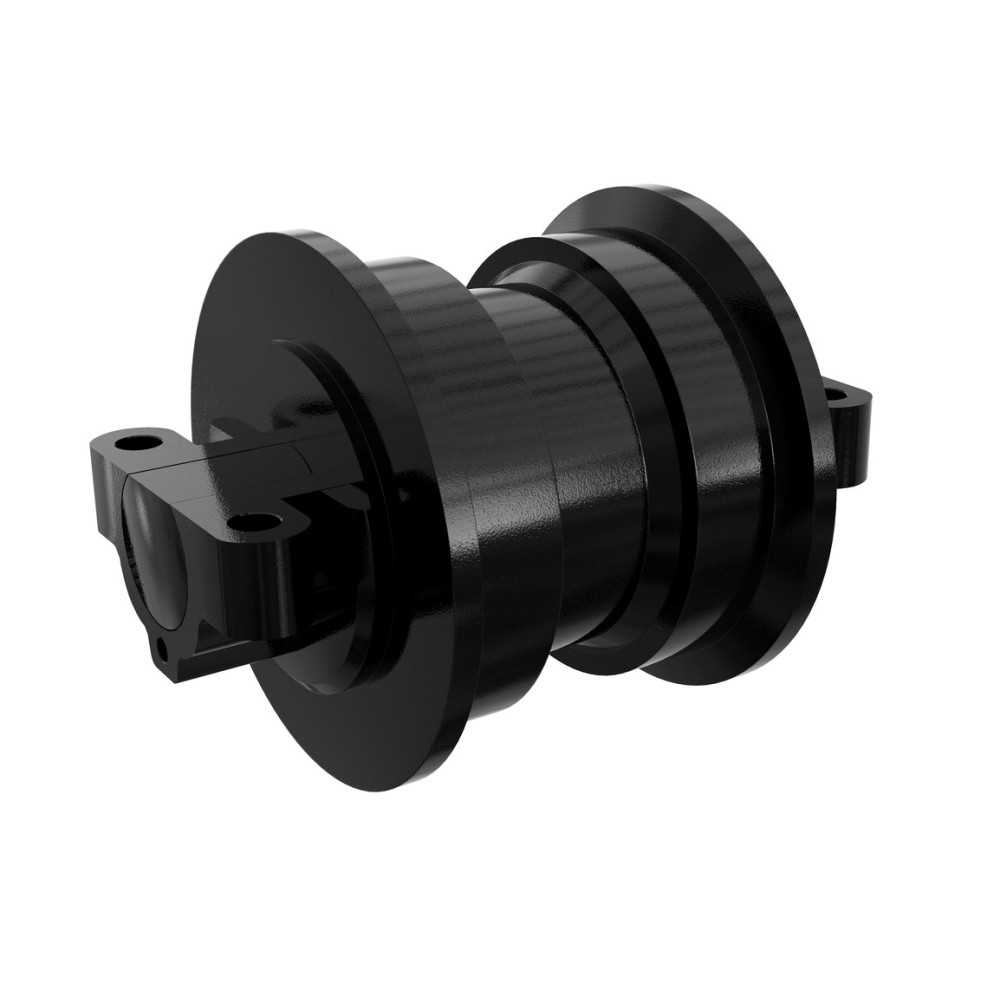

Kladka jezdná SCHAEFF HR25 jednokrajová

Kladka jezdná SCHAEFF HR25 jednokrajová

Válečky hnací jednokotoučové (ang. single flange track rollers) jsou klíčovými komponenty pásových podvozků, běžně používanými ve stavebních strojích, jako jsou pásové rypadla, buldozery a jiné těžké stroje pohybující se v náročném terénu. Tyto válečky hrají důležitou roli při zajištění plynulého pohybu a rovnoměrného rozložení hmotnosti stroje na pásy, což minimalizuje opotřebení součástek a podloží, po kterém se stroj pohybuje.

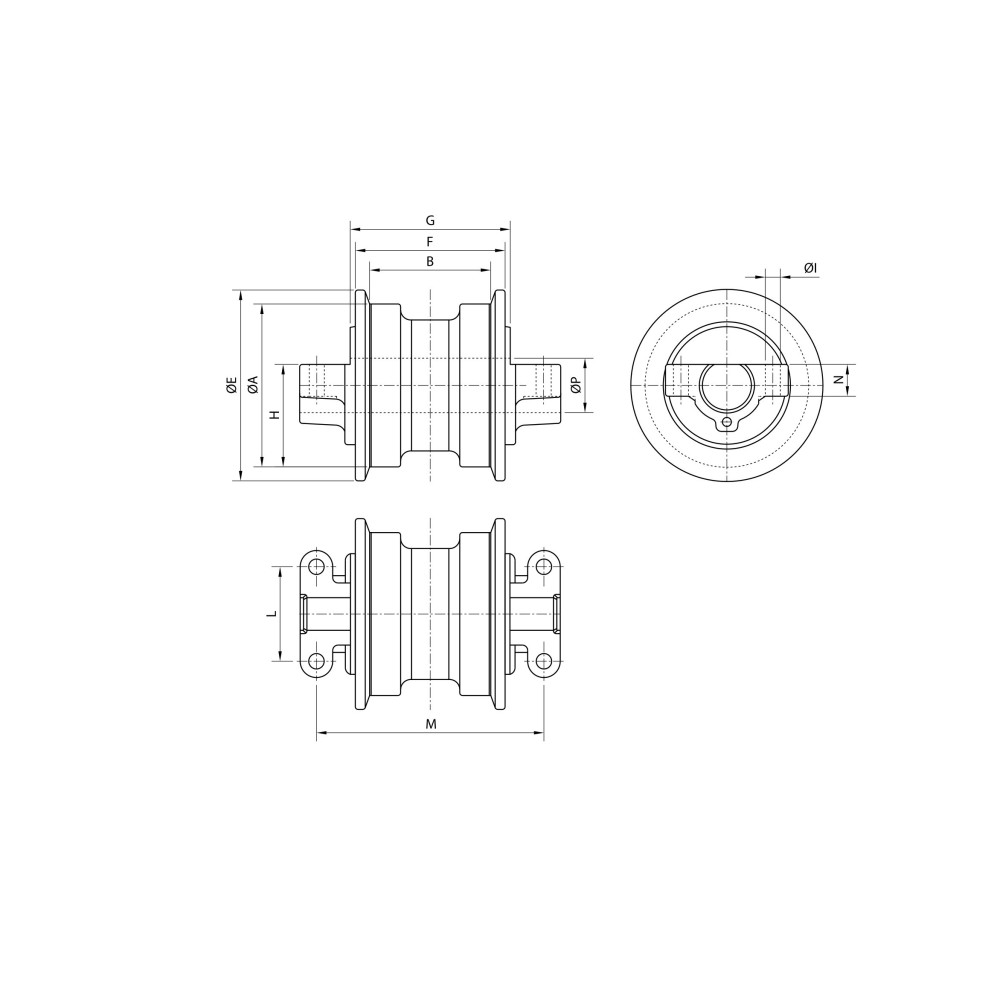

VÁLEČEK HNACÍ JEDNOKOTOUČOVÝ - ROZMĚRY

Vnitřní šířka mezi lícníky válečku 125 mm

VÁLEČEK HNACÍ CATERPILLAR - FUNKCE A KONSTRUKCE

Válečky hnací jednokotoučové, na rozdíl od svých dvoukotoučových ekvivalentů, mají pouze jednu výstupku (flanži), která vede pás v odpovídající dráze pohybu. Tato flanžová část, umístěná pouze na jedné straně válečku, spolupracuje s vnitřní plochou článků pásu, udržujíc je ve správné poloze na pracovní dráze. Absence druhé flanže na válečku znamená, že tento komponent je obvykle používán ve strojích s nižším zatížením nebo v specifických pracovních podmínkách, kde je boční zatížení menší.

Klíčové části konstrukce jednokotoučového válečku:

• Korpus válečku - Vyroben z oceli s vysokou odolností proti opotřebení. Jeho úkolem je přenášet hmotnost stroje a pracovní síly.
• Flanže (výstupka) - Jedna flanže umístěná na jedné straně válečku, která udržuje pás na správné trase. Chrání pásy před vyklouznutím z válečku.
• Ložení - Uvnitř válečku jsou ložiska umožňující plynulé otáčení válečku při zatížení. Ložiska jsou mazána a často utěsněna, což minimalizuje potřebu údržby.
• Těsnění - Válečky jsou vybaveny speciálními těsněními, které brání pronikání nečistot, vody a znečištění, čímž prodlužují životnost komponentu.

• Jednokotoučové válečky jsou převážně používány ve středně velkých strojích s pásy, které nejsou vystaveny tak vysokým bočním silám jako např. buldozéry pracující na strmých svazích. Příklady takových aplikací zahrnují:
• Pásové rypadlo - Zejména ty pracující v středních terénních podmínkách, kde je důležitější vedení pásu než odolnost vůči bočním silám.
• Mini rypadla a menší buldozery - U menších strojů není hmotnost rozložená na podvozku tak velká, což znamená, že jednokotoučové válečky jsou dostatečně odolné.
• Stroje pro přepravu kameniva nebo jiná pásová zařízení - Tyto stroje často pracují v podmínkách, kde je potřebná lehkost podvozku a menší boční zatížení.

VÁLEČEK HNACÍ JEDNOKOTOUČOVÝ - UF125E4E

Plášť válečku z hluboce kalené oceli a navržen tak, aby byl odolný vůči vibracím. Kalení 50 - 58 HRC. Hřídele a ložiska jsou navrženy tak, aby snížily tření a opotřebení a zajistily maximální odolnost. Mazané po celou dobu provozu pro minimální údržbu.

Moderní jednokotoučové válečky stále častěji využívají pokročilé materiály, jako jsou vysoce pevné slitiny a moderní ochranné povlaky. Mezi inovace lze zařadit:

• Povrchové kalení - Tento proces zvyšuje odolnost a odolnost proti opotřebení, což je zvláště důležité v podmínkách intenzivního provozu.
• Vícevrstvová těsnění - Moderní těsnící systémy účinněji chrání ložiska před znečištěním a vlhkostí, což se projevuje delší životností komponentů.

  Jednokotoučové válečky jsou nezbytnou součástí mnoha pásových strojů, zejména těch pracujících v mírných terénních podmínkách. Jejich jednodušší konstrukce a nižší provozní náklady je dělají oblíbenou volbou pro stroje s nižšími bočními zatíženími. Při výběru vhodných válečků pro stroj je však vždy třeba zohlednit specifické pracovní podmínky, zatížení a typ terénu, abychom zajistili optimální výkon a dlouhou životnost podvozkového systému.
