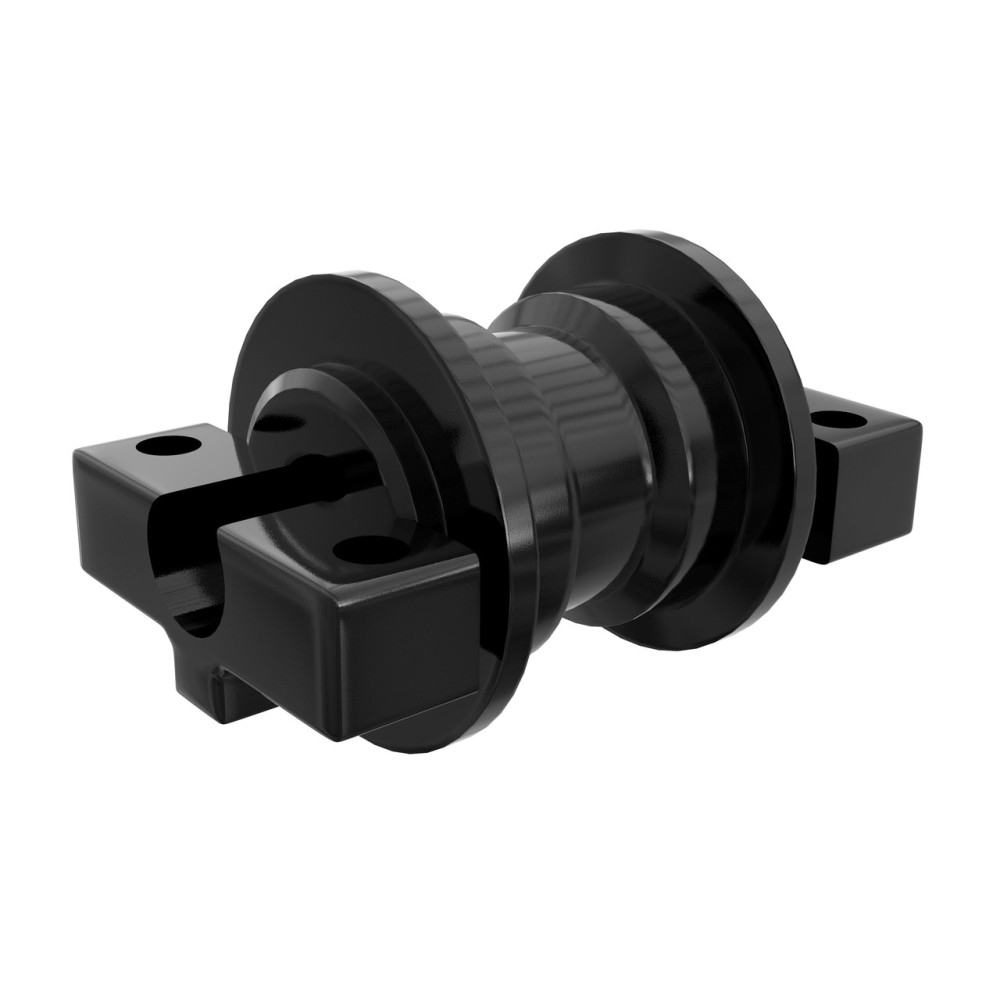

Kladka jezdná O&K RH2.4 jednokrajová

Kladka jezdná O&K RH2.4 jednokrajová

Jednokotoučové rolničky (ang. single flange track rollers) jsou klíčové součásti pásového podvozku, běžně používané v těžkých stavebních strojích, jako jsou pásové rypadla, buldozery a další těžké stroje pohybující se v náročném terénu. Tyto rolničky hrají důležitou roli při zajištění hladkého pohybu a rovnoměrného rozložení váhy stroje na pásy, což minimalizuje opotřebení součástí a podloží, po kterém se stroj pohybuje.

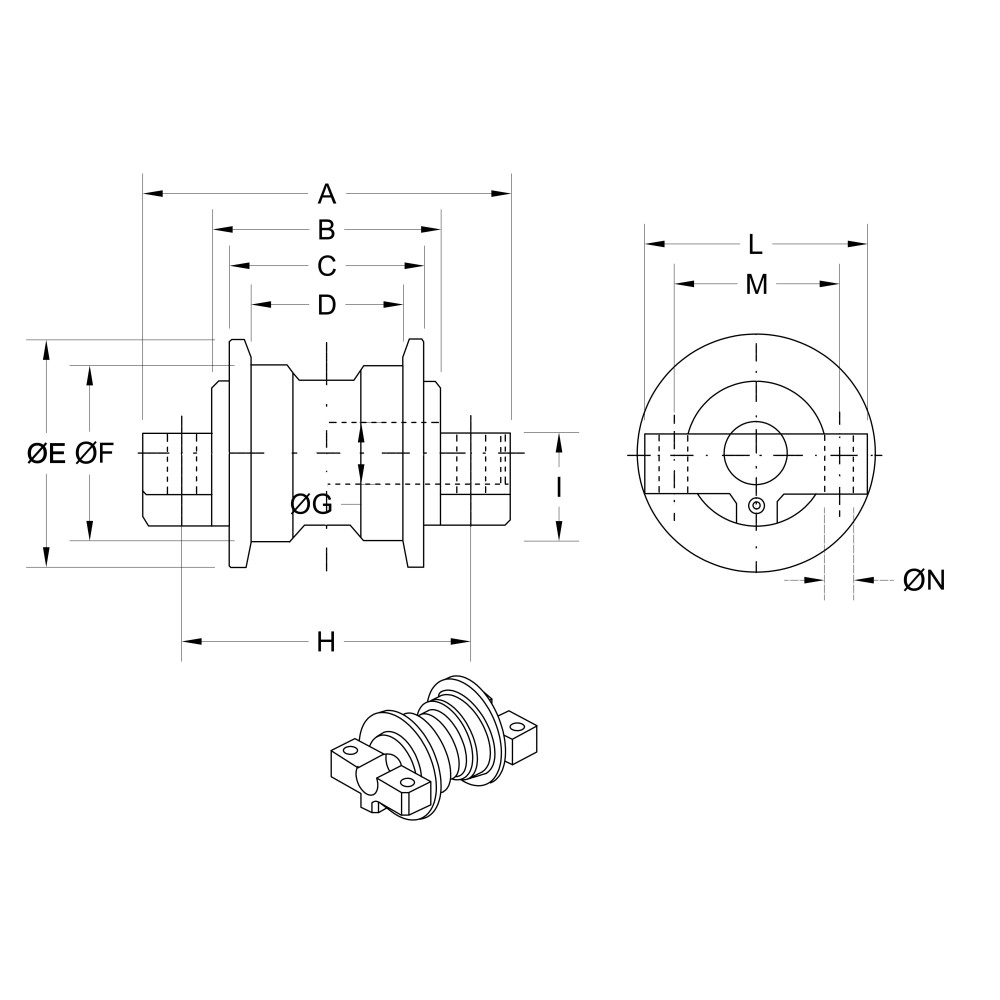

JEDNOKOTOUČOVÁ ROLE - ROZMĚRY

Vnitřní šířka mezi obručemi rolničky 105 mm

ROLE CATERPILLAR - FUNKCE A KONSTRUKCE

Jednokotoučové rolničky, na rozdíl od svých dvoukotoučových protějšků, mají pouze jednu výstuž (flanži), která vede pás v požadovaném směru pohybu. Tato flanžová výstuž, umístěná na jedné straně rolničky, spolupracuje s vnitřní plochou článků pásu, udržujíc je v správné poloze na pracovní cestě. Absence druhé flanže na rolničce způsobuje, že tato součást je obvykle používána ve strojích s nižším zatížením nebo ve specifických pracovních podmínkách, kde je boční zatížení menší.

Klíčové prvky konstrukce jednokotoučové rolničky:

• Tělo rolničky – Vyrobeno z oceli s vysokou odolností proti opotřebení. Jeho úkolem je přenášet hmotnost stroje a pracovní síly.
• Flanžová výstuž – Jedna flanžová výstuž umístěná na jedné straně rolničky, která udržuje pás na správné trase. Chrání pásy před vyklouznutím z rolničky.
• Ložiskování – Uvnitř rolničky jsou ložiska umožňující plynulé otáčení rolničky za zatížení. Ložiska jsou mazána a často uzavřená, což minimalizuje potřebu údržby.
• Těsnění – Rolničky jsou vybaveny speciálními těsněními, která brání vnikání nečistot, vody a znečištění, což prodlužuje životnost součásti.

• Jednokotoučové rolničky jsou využívány hlavně ve středních a menších pásových strojích, které nejsou vystaveny tak vysokým bočním silám jako například buldozery pracující na strmých svazích. Příklady těchto aplikací zahrnují:
• Pásové rypadlo – Zejména ta pracující v průměrných terénních podmínkách, kde je důležitější vedení pásu než odolávání bočním silám.
• Mini rypadla a menší buldozery – V menších těžkých strojích není hmotnost rozložená na podvozek tak velká, což znamená, že jednokotoučové rolničky jsou dostatečně odolné.
• Stroje na přepravu sutě nebo jiná pásová zařízení – Tyto stroje se často pohybují v podmínkách, kde je lehkost podvozku a nižší boční zatížení nezbytné.

JEDNOKOTOUČOVÁ ROLE - UF105E0E

Plášť rolničky je vyroben z hluboce kalené oceli a navržen tak, aby byl odolný proti vibracím. Kalené na 50 – 58 HRC. Hřídele a ložiska jsou navrženy tak, aby snížily tření a opotřebení a zajistily maximální odolnost. Mazáno po celou dobu provozu pro minimální údržbu.

Moderní jednokotoučové rolničky čím dál častěji využívají pokročilé materiály, jako jsou vysokopevnostní slitiny a moderní ochranné povlaky. Mezi inovace patří:

• Utváření povrchové tvrdosti – Tento proces zvyšuje odolnost a odolnost proti opotřebení, což je zvláště důležité v podmínkách intenzivního provozu.
• Vícevrstvé těsnění – Moderní těsnící systémy lépe chrání ložiska před znečištěním a vlhkostí, což se projevuje delší životností součástí.

Jednokotoučové rolničky jsou nezbytnou součástí mnoha pásových strojů, zejména těch pracujících v mírných terénních podmínkách. Jejich jednodušší konstrukce a nižší provozní náklady je činí populární volbou pro stroje s nižšími bočními zatíženími. Při výběru správných rolniček pro stroj je však vždy třeba zohlednit specifické pracovní podmínky, zatížení a typ terénu, aby byla zajištěna optimální výkonnost a dlouhá životnost pásového podvozku.
