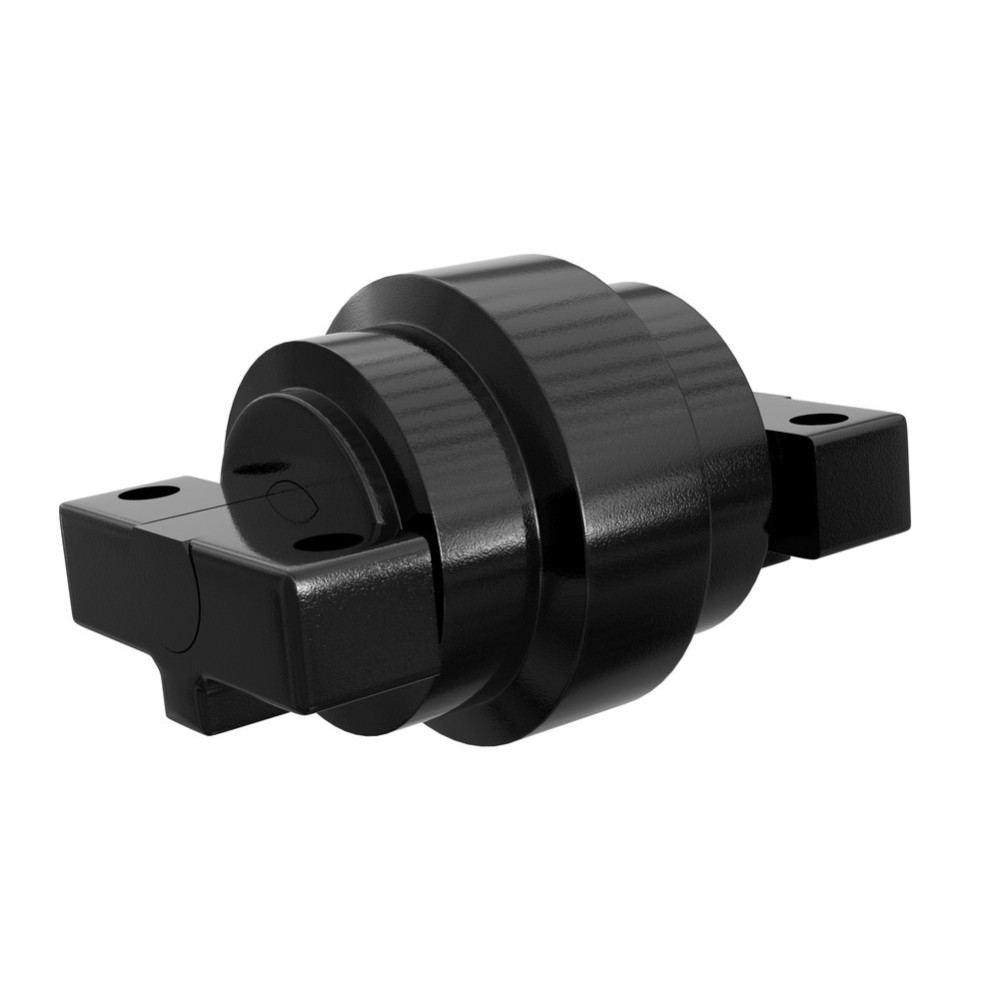

Hřídelový váleček dolní s jednou hranou pro minirypadla. Vnitřní šířka mezi rameny válečku 42 mm, vnitřní hrany vedoucí do minirypadla.
Válečky podvozku pro minirypadla a kompaktní nakladače ITR jsou speciálně navrženy pro nejnáročnější aplikace a prostředí. Nabízíme kompletní řadu velikostí a typů pro všechny oblíbené značky a modely. Válečky ITR jsou kované výrobky z vybraných materiálů, jako je uhlíková ocel, odlitky s vysokou pevností a prvky nejvyšší kvality. Hluboké tepelné zpracování a precizní opracování zaručují jednotnost a konzistenci výroby. Přesná montáž, mazání po celou dobu provozu a kontrola kvality během výroby a po ní zajišťují výkonnost a spolehlivost výrobku. Škála válečků a napínacích válečků ITR zahrnuje minirypadla až těžkou těžbu.
Napínací válečky od KOMATSU® PC05 (provozní hmotnost stroje 1,4 tuny) po HITACHI® EX2500 (provozní hmotnost stroje 248 tun).
Plášť válečku s jedním ramínkem používaný u bagrů.
Výdrž běhounu pláště válečku je stejná jako výdrž článků pásu. Po celou dobu používání není nutná žádná údržba válečku.
Plášť válečku z hluboce kalené oceli je navržen tak, aby odolával vibracím. Tvrdost 50 – 58 HRC.
Hřídele a ložiska jsou navrženy pro snížení tření a opotřebení a zajistí maximální pevnost. Mazány během celé doby provozu k minimalizaci údržby.
Brónová kluzná ložiska určená pro použití v napínacích válečcích zaručují plynulý a tichý chod. Ideální řešení pro přesné napínání.
Konstrukce pouzder zajišťuje velkou plochu pro rovnoměrné rozložení zatížení. Měkká bronzová povlaková vrstva ložiska chrání hřídel a těsnění před drobnými nečistotami.
Těsnění Duo-Cone. Těsní olejový vtok. Těsnění Duo-Cone se skládá z dvou kovových těsnicích kroužků a dvou gumových.
Gumové kroužky zajistí dostatečný tlak na obou stranách kovových těsnicích kroužků. Odolné vůči trvalým deformacím a teplotním změnám od -40 °C do 110 °C. Těsnění Duo-Cone jsou navržena k vydržení několika životností běhounu podle individuálních podmínek.
Olej. Válečky pásu mazané olejem využívají olej, který chladí a mazání lepší než mazací tuk.

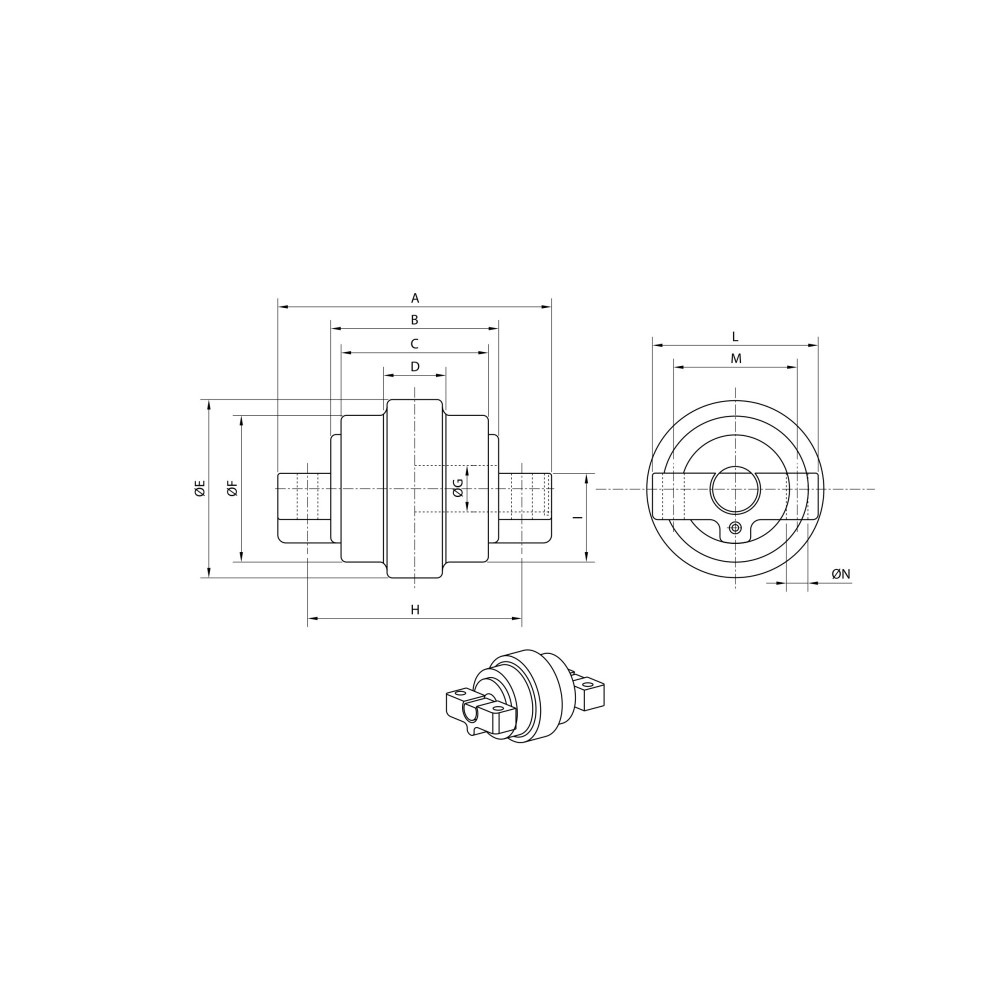

Rozměry: |
|---|
| A | 237,00 mm |
| B | 161,00 mm |
| C | 126,00 mm |
| D | 42,00 mm |
| E | 130,00 mm |
| F | 104,00 mm |
| G | 35,00 mm |
| H | 205,00 mm |
| I | 77,00 mm |
| L | 112,00 mm |
| M | 80,00 mm |
| N | 14,00 mm |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| CASE | CK50 | - | - |
| KUBOTA | KX045 | - | - |
| KUBOTA | KX151 | - | - |
Alternativní indexy / cross |
|---|
| 68675.21700 | 6867521700 | 68677.21700 | 6867721700 |
| 68678.21700 |
