Kladka hnací jednokotoučová dolní pro minirypadlo. Vnitřní šířka mezi ložisky kladky 73 mm, vnitřní hrany směřující k minirypadlu.
Hnací kladky pro minirypadla a kompaktní nakladače ITR jsou speciálně navrženy pro nejnáročnější aplikace a prostředí. K dispozici je kompletní řada velikostí a typů pro všechny oblíbené značky a modely. Kladky ITR jsou kované výrobky vyrobené z vybraných materiálů, jako je bórová ocel, vysokopevnostní litiny a komponenty nejvyšší kvality. Hluboká tepelná úprava a přesná obrábění zaručují jednotnost a konzistenci výroby. Přesná montáž, mazání po celou dobu provozu a kontrola jakosti během a po výrobě zajistí výkon a spolehlivost produktu. Škála hnacích a podpůrných kůlů ITR zahrnuje malé rypadla až po těžební stroje.
Kladky napínací od KOMATSU® PC05 (pracovní váha stroje 1,4 tuny) po HITACHI® EX2500 (pracovní váha stroje 248 tun)
Plášť kladky s jedním ložiskem použitý v rypadlech.
Odolnost běžce pláště kladky je rovna odolnosti článků pásu. Nesoulad nevyžaduje žádnou údržbu po celou dobu používání kladky.
Plášť kladky z hluboce kalené oceli a navržen tak, aby byl odolný proti vibracím. Kalení 50 - 58 HRC.
Bronzové kluzné ložisko určené pro použití v napínacích kluzákových, které zajišťuje hladký a tichý chod. Ideální řešení pro přesné napínání.
Konstrukce pouzdra zajišťuje velkou plochu pro lepší rozložení zatížení. Měkká bronzová vrstva v ložisku chrání před všemi drobnými nečistotami, které by mohly poškodit hřídel a těsnění.
Těsnění Duo-Cone. Těsní vstup oleje. Těsnění Duo-Cone se skládá ze dvou kovových těsnících kroužků a dvou gumových těsnění.
Gumové kroužky zajišťují správný tlak na obou stranách kovových těsnících kroužků. Odolné proti trvalému deformaci a změnám teploty od -40 ° C do 110 ° C. Těsnění Duo-Cone jsou navrženy tak, aby vydržely několik životností běžce, v závislosti na individuálních podmínkách.
Olej. Kluzáky pásu mazané olejem využívají olej, který chladí a mazá lépe než mazivo.

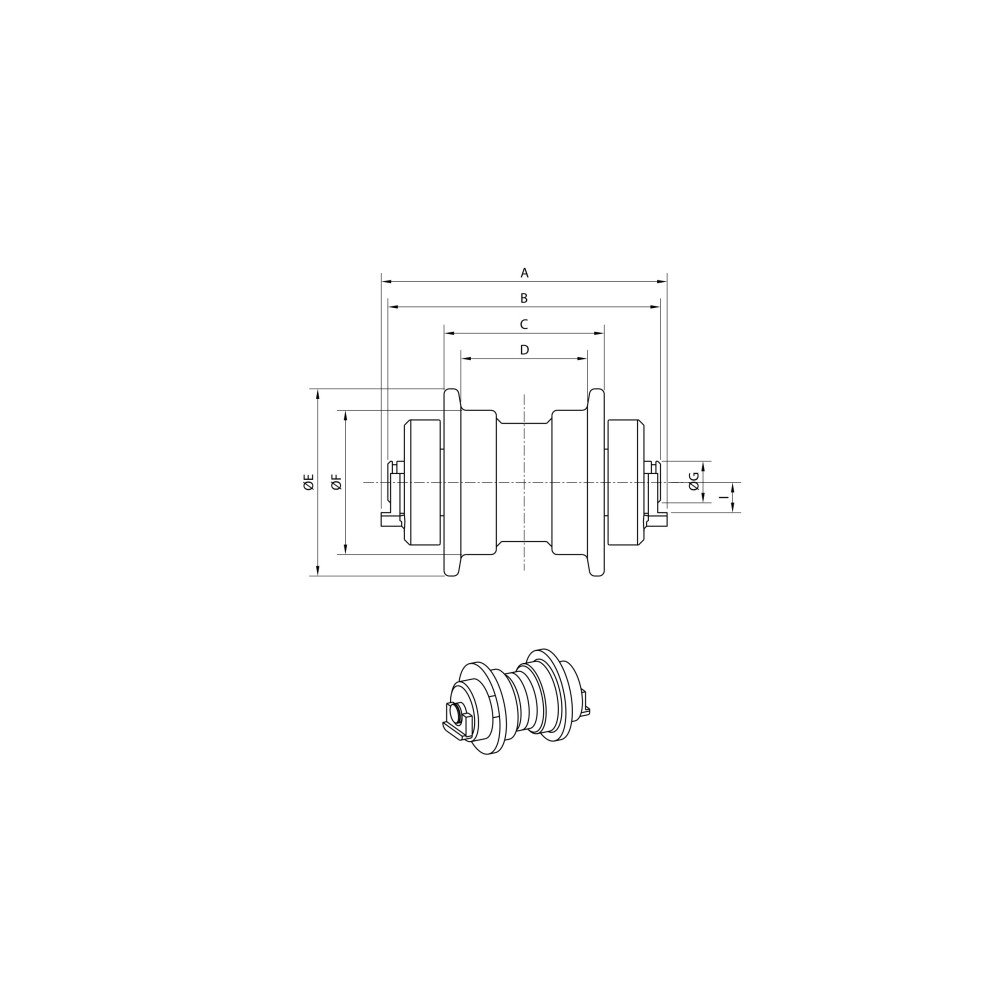

Rozměry: |
|---|
| A | 169,00 mm |
| B | 161,00 mm |
| C | 140,00 mm |
| D | 73,00 mm |
| E | 145,00 mm |
| F | 85,00 mm |
| G | 28,00 mm |
| I | 18,00 mm |
Další informace: |
|---|
| ŚRUBA M14 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| FAI | 226 | - | - |
| FAI | 230 | - | - |
| FAI | 235 | - | - |
| FAI | 240 | - | - |
| KOMATSU | PC10 | - | - |
| KOMATSU | PC12 | - | UU |
| KOMATSU | PC20 | - | - |
| KOMATSU | PC25 | - | - |
| KOMATSU | PC25 | - | R |
| KOMATSU | PC28 | - | UD |
| KOMATSU | PC28 | - | UG |
| KOMATSU | PC28 | - | UU |
| KOMATSU | PC30 | - | - |
| KOMATSU | PC30 | - | R |
| KOMATSU | PC38 | - | UU |
Alternativní indexy / cross |
|---|
| 20N.35.71300 | 20N3571300 | 20S.30.00010 | 20S.30.00060 |
| 20S.30.31501 | 20S3000010 | 3F1028050 | 820220018 |
| A1430000N00 | MU3061 | UF073Z0A |
