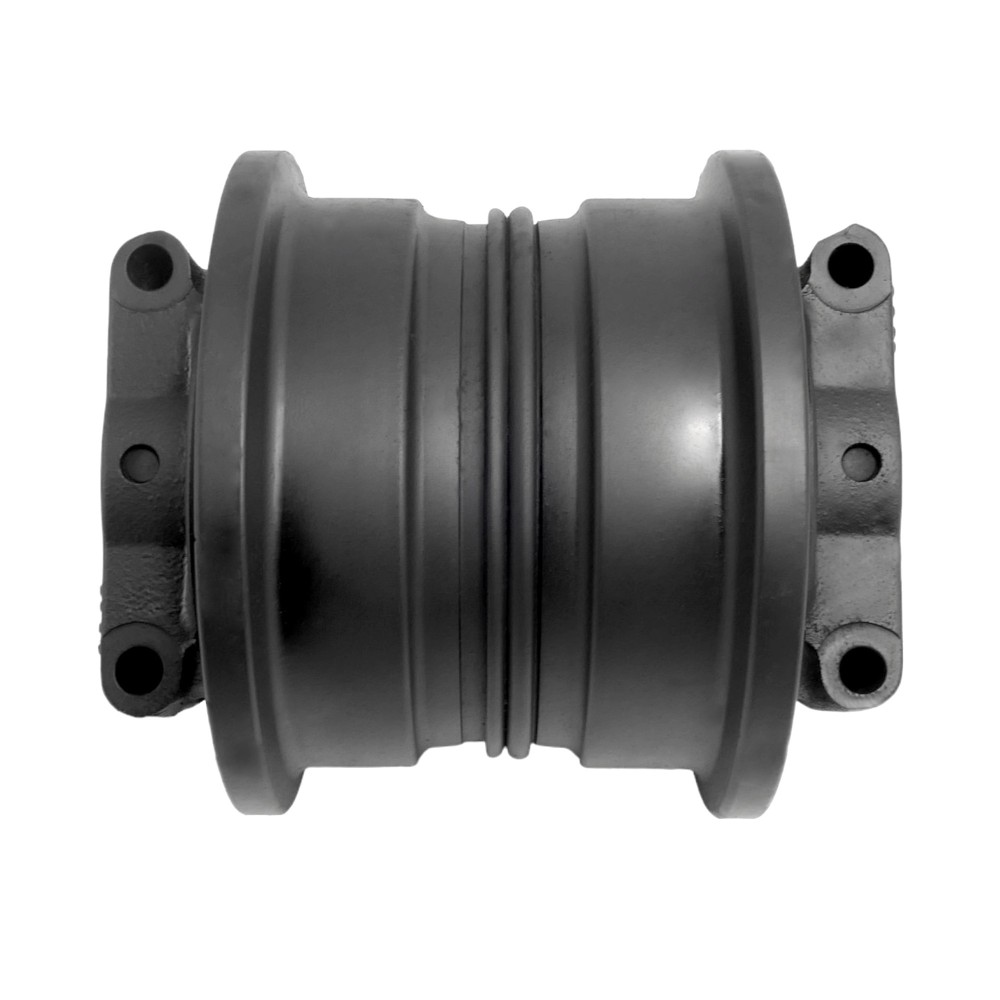

Kladka jezdná ABG TITAN 9820 jednokrajová

Kladka jezdná ABG TITAN 9820 jednokrajová

Kolejni válečky s jednou hranou (ang. single flange track rollers) jsou klíčové součásti pásových podvozků, běžně používané v těžkých stavebních strojích, jako jsou pásové bagry, buldozéry a další těžké stroje pohybující se v náročném terénu. Tyto válečky hrají důležitou roli při zajištění plynulého pohybu a rovnoměrného rozložení hmotnosti stroje na pásy, což minimalizuje opotřebení komponentů a podloží, po kterém se stroj pohybuje.

VÁLEČEK S JEDNOU HRANOU - ROZMĚRY

Vnitřní šířka mezi lícníky válečku 125 mm

VÁLEČEK S JEDNOU HRANOU CATERPILLAR - FUNKCE A KONSTRUKCE

Válečky s jednou hranou, na rozdíl od svých dvouhranných protějšků, mají pouze jednu výstupek (flanži), která vede pás v požadovaném směru. Tato flanže, umístěná pouze na jedné straně válečku, spolupracuje s vnitřním povrchem článků pásu, udržujíc je v správné poloze na pracovní ploše. Absence druhé flanže na válečku způsobuje, že je tato součást obvykle používána ve strojích s nižším zatížením nebo v specifických pracovních podmínkách, kde je boční zatížení menší.

Klíčové konstrukční prvky válečku s jednou hranou:

• Skříň válečku - Vyrobená z oceli s vysokou odolností proti opotřebení. Má za úkol přenášet hmotnost stroje a pracovní síly.
• Flanžování (výstupka) - Jedna flanže umístěná na jedné straně válečku, která udržuje pás v požadované stopě. Chrání pásy před stěhováním se z válečku.
• Ložiska - Uvnitř válečku jsou ložiska umožňující plynulé otáčení válečku pod zatížením. Ložiska jsou mazána a často utěsněna, což minimalizuje potřebu údržby.
• Těsnění - Válečky jsou vybaveny speciálními těsněními, která brání pronikání nečistot, vody a znečištění, čímž prodlužují životnost součásti.

• Válečky s jednou hranou se obvykle používají ve strojích s pásovým podvozkem středních a menších rozměrů, které nejsou vystaveny tak vysokým bočním silám jako například buldozéry pracující na strmých svazích. Příklady takových použití zahrnují:
• Pásový bagr - Zejména ty pracující v průměrných terénních podmínkách, kde je důležité vedení pásu spíše než odolávání bočním silám.
• Mini bagry a menší buldozéry - U menších strojů není hmotnost rozdělena na podvozek tak velká, což znamená, že válečky s jednou hranou jsou dostatečně odolné.
• Stroje pro přepravu štěrku nebo jiná pásová zařízení - Tyto stroje často pracují v podmínkách, kde je vyžadována lehkost podvozku a nižší boční zatížení.

VÁLEČEK S JEDNOU HRANOU - UF125E1E

Plášť válečku z hluboce kalené oceli a navržen tak, aby odolával vibracím. Kalení 50 - 58 HRC. Hřídele a ložiska jsou navrženy k minimalizaci tření a opotřebení a zajištění maximální pevnosti. Mazány po celou dobu provozu pro minimální údržbu.

Moderní válečky s jednou hranou často využívají pokročilé materiály, jako jsou vysoce pevné slitiny a moderní ochranné povlaky. Mezi inovace patří:

• Povrchové kalení - Tento proces zvyšuje pevnost a odolnost proti opotřebení, což je zejména důležité v podmínkách intenzivního provozu.
• Vícevrstvá těsnění - Moderní těsnící systémy lépe chrání ložiska před nečistotami a vlhkostí, což se promítá do delší životnosti komponentů.

Válečky s jednou hranou jsou nezbytnou součástí mnoha pásových strojů, zejména těch pracujících v mírných terénních podmínkách. Jejich jednodušší konstrukce a nižší provozní náklady je činí oblíbenou volbou pro stroje s menšími bočními zatíženími. Při výběru správných válečků pro stroj by však vždy měly být zohledněny specifické pracovní podmínky, zatížení a typ terénu, aby byla zajištěna optimální výkonnost a dlouhá životnost pásového podvozku.
