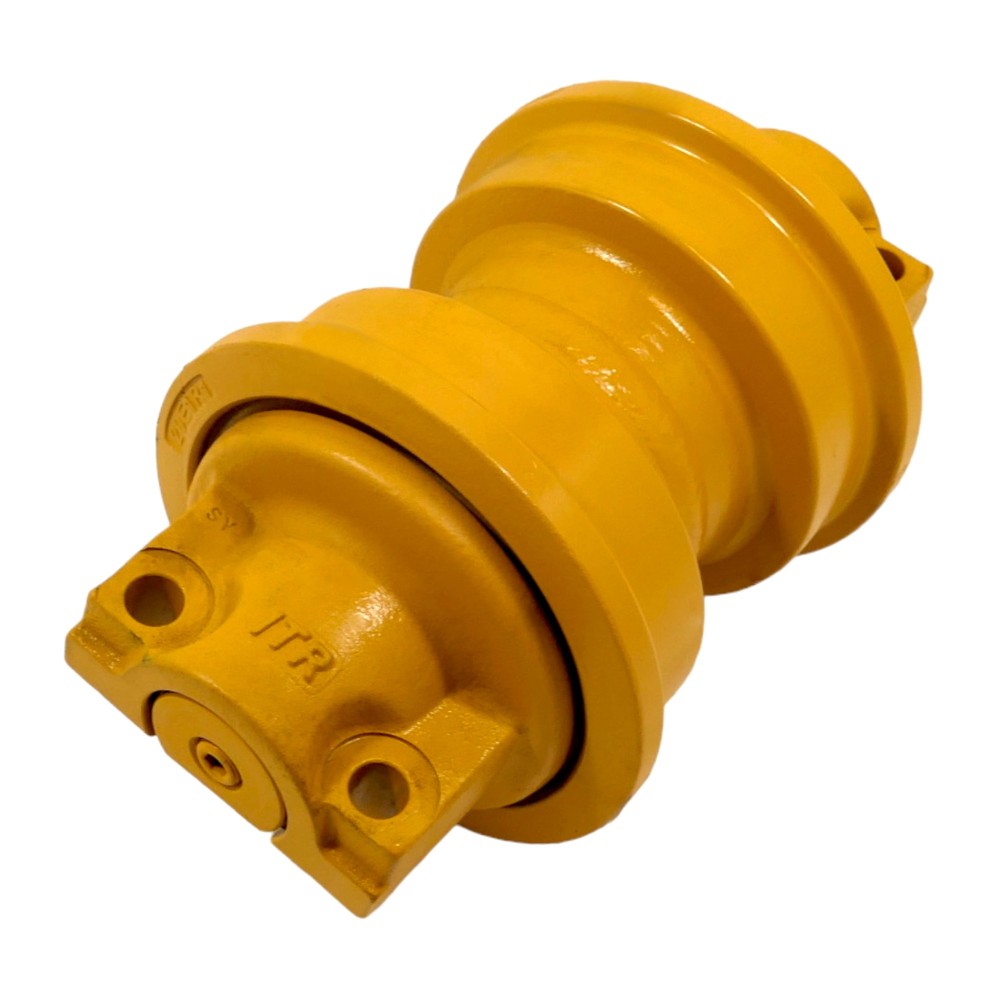

Kladka CATERPILLAR 939 jednostranná

Kladka CATERPILLAR 939 jednostranná

Váleček hnací s jednou hranou (ang. single flange track roller) je důležitou součástí systému pásového podvozku, který se používá v těžkých stavebních strojích, jako jsou pásové rypadla, buldozéry a další těžké stroje, které operují v náročném terénu. Tyto válečky zajišťují plynulý pohyb a rovnoměrné rozložení hmotnosti stroje na pásy, co pomáhá minimalizovat opotřebení dílů a snižuje tlak na povrch, po kterém se stroj pohybuje.

VÁLEČEK HNACÍ S JEDNOU HRANOUC - ROZMĚRY

Vnitřní šířka mezi límcem válečku: 143 mm

VÁLEČEK HNACÍ CATERPILLAR - FUNKCE A KONSTRUKCE

Váleček hnací s jednou hranou se liší od svého dvouhranného protějšku tím, že má pouze jednu lopatku, která je zodpovědná za správné vedení pásu. Tato jediná lopatka je umístěna na jedné straně válečku a spolupracuje s vnitřní plochou článků pásu, což umožňuje udržování článků ve správné pozici. Absence druhé lopatky znamená, že váleček hnací je častěji používán ve strojích pracujících s nižší zátěží nebo v podmínkách, kde jsou bokové síly omezené.

Klíčové prvky konstrukce válečku s jednou hranou:

• Tělo válečku - Vyrobeno z oceli s vysokou odolností proti opotřebení. Slouží k přenosu hmotnosti stroje a pracovních sil.
• Lopatka (hrana) - Jedna lopatka umístěná na jedné straně válečku, která udržuje pás ve správné stopě. Chrání pásy před sešoupnutím z válečku.
• Ložení - Uvnitř válečku jsou ložiska umožňující plynulé otáčení válečku při zatížení. Ložiska jsou promazávána a často utěsněna, což minimalizuje potřebu údržby.
• Těsnění - Válečky jsou vybaveny speciálními těsněními, která brání pronikání nečistot, vody a znečištění, což prodlužuje životnost komponentu.

Válečky s jednou hranou hlavně najdou uplatnění ve středně velkých a menších pásových strojích, které nejsou vystaveny tak velkým bočním silám jako například buldozéry pracující na strmých svazích. Příklady takového použití jsou:

• Pásové rypadlo - Zejména ta pracující v průměrných terénních podmínkách, kde je důležitější vedení pásu než odolání bočním silám.
• Mini rypadla a menší buldozéry - U menších strojů není hmotnost rozložená na podvozku tak velká, což znamená, že válečky s jednou hranou jsou dostatečně odolné.
• Stroje na dopravu štěrku nebo jiná pásová zařízení - Tyto stroje často jezdí v podmínkách, kde je potřeba lehkost podvozku a menší boční zatížení.

VÁLEČEK HNACÍ S JEDNOU HRANOUC - UF143C0T

Plášť válečku je vyroben z hluboce kalené oceli a navržen tak, aby byl odolný proti vibracím. Kalení 50 - 58 HRC. Hřídel a ložiska jsou navrženy tak, aby minimalizovaly tření a opotřebení a zajišťovaly maximální pevnost. Promazávané po celou provozní dobu pro minimální údržbu.

V současné době čím dál častěji válečky hnací s jednou hranou využívají moderní materiály, jako jsou slitiny s vysokou pevností nebo inovativní ochranné povlaky. Mezi klíčové inovace patří:

• Povrchové kalení - Tato technologie výrazně zvyšuje odolnost proti opotřebení a pevnost, což je zejména důležité při práci v náročných podmínkách.
• Vícevrstvá těsnění - Pokročilé systémy těsnění poskytují lepší ochranu ložisek před nečistotami a vlhkostí, což prodlužuje životnost válečků.

Válečky hnací s jednou hranou jsou klíčovou součástí mnoha pásových strojů, zejména těch pracujících v mírných terénních podmínkách. Díky své jednoduché konstrukci a nižším provozním nákladům jsou oblíbenou volbou pro stroje s nižšími bočními zatíženími. Při výběru vhodných válečků je však důležité zohlednit konkrétní pracovní podmínky, úroveň zatížení a typ terénu, aby byla zajištěna optimální účinnost a trvanlivost podvozkového systému.
