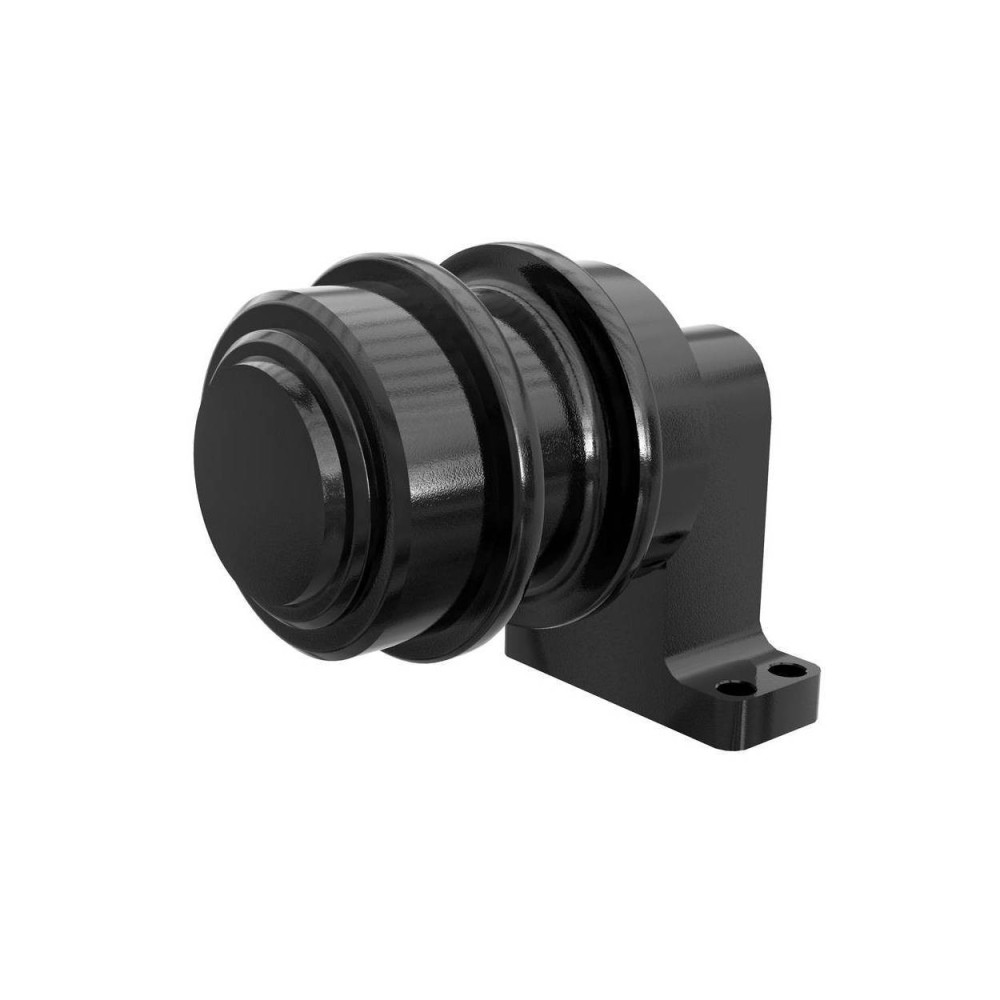

Horní kladka SUMITOMO SH75-U

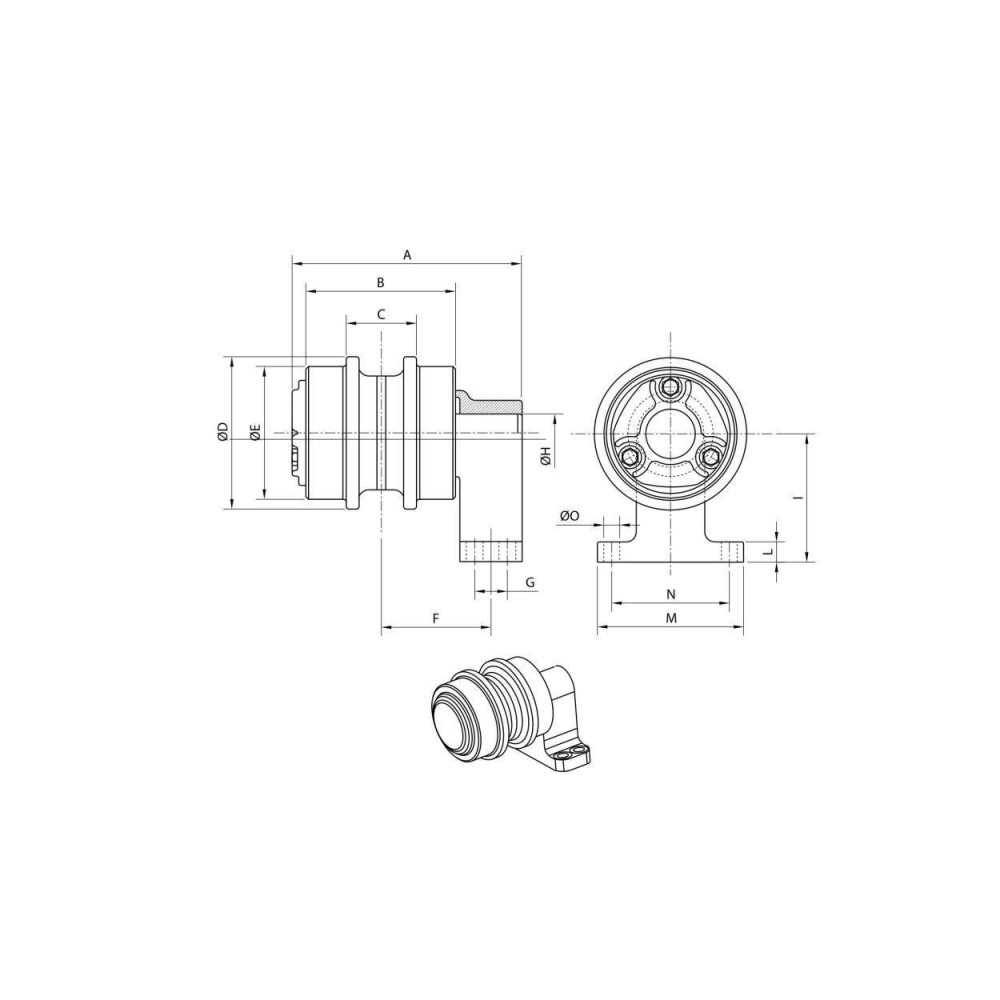

Horní nosná kladka s montážními držáky (konzolami). Vnější šířka mezi vnitřními přírubami, resp. šířka vnitřní příruby kladky, činí 44 mm.

Horní nosné kladky ITR pro minirypadla jsou navrženy speciálně pro nejnáročnější pracovní podmínky a prostředí.

K dispozici je kompletní sortiment rozměrů a typů pro všechny běžné značky a modely strojů. Kladky ITR jsou kované výrobky vyrobené z pečlivě vybraných materiálů, jako je borová ocel, vysokopevnostní odlitky a komponenty nejvyšší kvality.

Hloubkové tepelné zpracování a přesné obrábění zajišťují jednotnou kvalitu a konzistentní výrobu. Precizní montáž, celoživotní mazání a důkladná kontrola kvality během výroby i po jejím dokončení zaručují vysokou spolehlivost a dlouhou životnost výrobku.

Sortiment pojezdových a horních nosných kladek ITR zahrnuje řešení od minirypadel až po důlní stroje – od SUMITOMO SH75-U (provozní hmotnost 1,4 t) až po HITACHI® EX2500 (provozní hmotnost 248 t).

Podvozkové komponenty ITR jsou vyvíjeny, navrhovány a konstruovány technickými a vývojovými odděleními USCO s využitím nejmodernějších CAD systémů a ve spolupráci s partnerskými univerzitami. Celá produktová řada podvozků ITR je řízena interně – od nákupu surovin přes konstrukci dílů, obrábění, tepelné zpracování, montáž až po závěrečnou kontrolu kvality. Kontrola kvality probíhá již od výběru surovin a vychází z dlouholetých zkušeností v oblasti metalurgie a materiálového inženýrství.

Funkce horních nosných kladek: podpírají horní větev pásu mezi hnacím kolem a napínacím kolem. Životnost běžné plochy kladky je navržena tak, aby odpovídala životnosti článků pásového řetězu. Pláště kladek jsou indukčně kaleny pro zvýšení tvrdosti povrchu, odolnosti proti opotřebení a únavové pevnosti při zachování houževnatého jádra. Tvrdost se pohybuje v rozmezí 50–58 HRC. Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a zároveň poskytovaly maximální pevnost. Jsou mazány po celou dobu životnosti, takže nevyžadují pravidelnou údržbu.

Bronzové kluzné ložisko poskytuje velkou styčnou plochu pro lepší rozložení zatížení. Měkká bronzová vrstva zachycuje drobné nečistoty, které by mohly poškodit hřídel nebo těsnění. Těsnění Duo-Cone se skládá ze dvou kovových těsnicích kroužků a dvou pryžových kroužků. Pryžové kroužky vytvářejí potřebný přítlak na kovové těsnicí plochy. Těsnění je odolné vůči trvalým deformacím i teplotám od -40 °C do +110 °C a je navrženo tak, aby vydrželo několik životních cyklů běžné plochy kladky v závislosti na provozních podmínkách.

Produktová řada podvozků ITR nabízí jednu z nejkomplexnějších nabídek na trhu. Zahrnuje standardní podvozkové díly pro rypadla a buldozery i kompletní sortiment komponentů pro asfaltovací stroje, vrtné soupravy, lesnickou techniku, traktory, pásové nakladače, minirypadla, kompaktní pásové nakladače, hydraulická rypadla, harvestory, jeřáby, pokladače potrubí, finišery, mobilní drtiče a další speciální stroje. Díky flexibilní výrobě a bohatým konstrukčním zkušenostem je ITR schopno dodávat také řešení na míru pro specifické aplikace.
