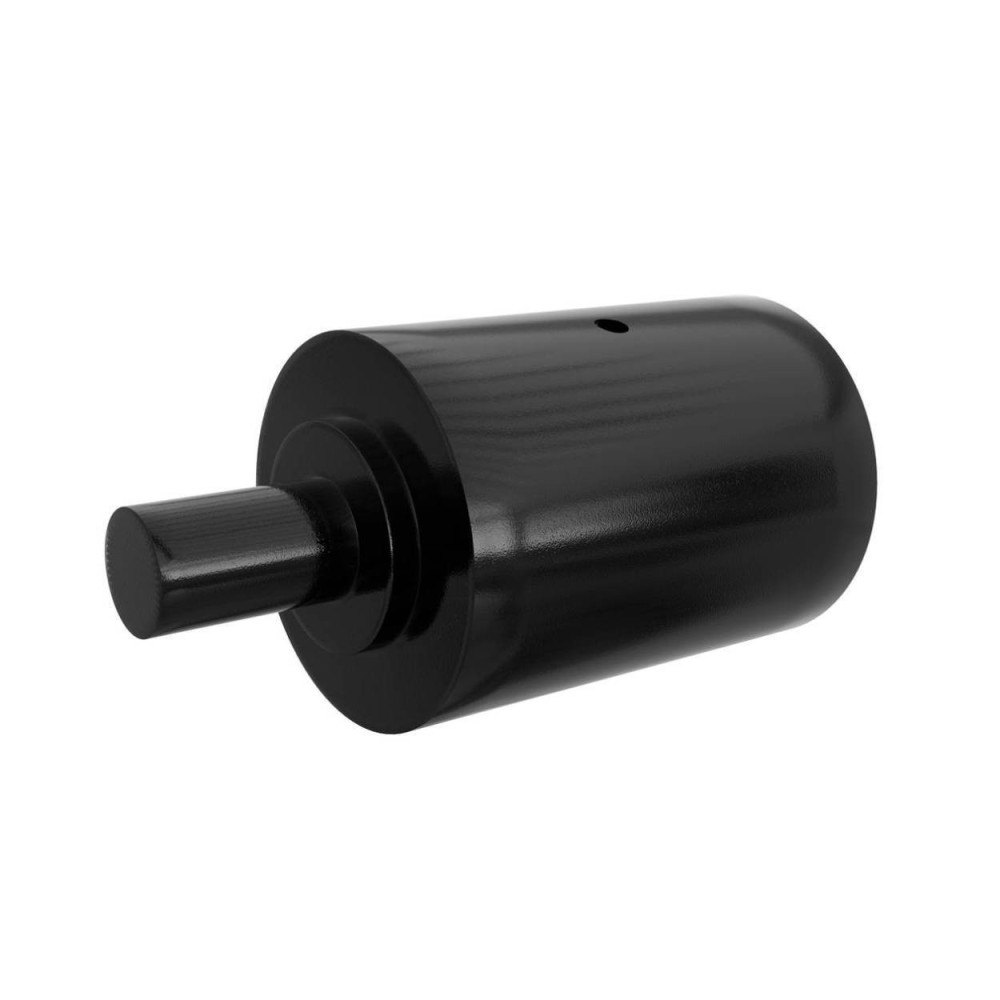

Horní kladka CATERPILLAR 305-5

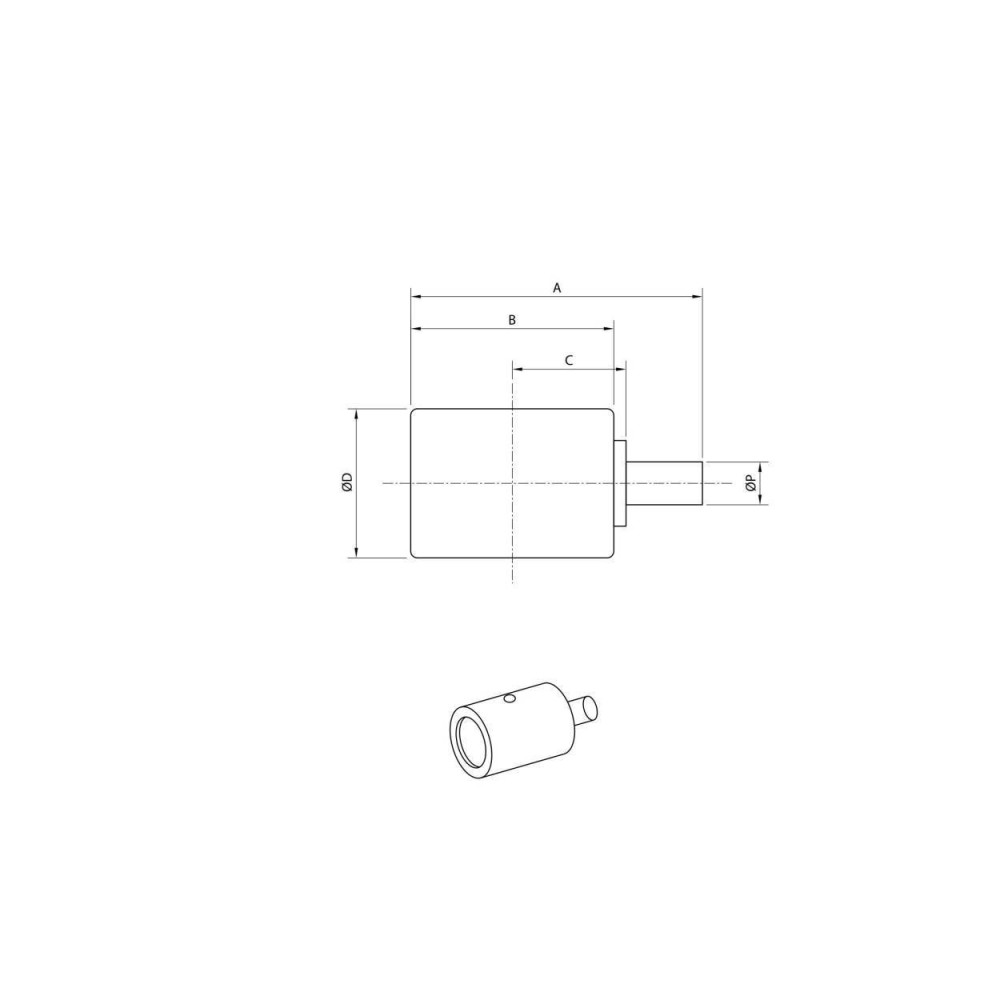

Horní nosná kladka bez upevňovacích držáků (kap), bez vodicích hran. Vnější šířka mezi vnitřními přírubami nebo šířka vnitřní příruby kladky: 135 mm

Horní nosné kladky pro minirypadla ITR jsou speciálně navrženy pro nejnáročnější použití a prostředí.

K dispozici je kompletní řada velikostí a typů pro všechny běžné značky a modely. Kladky ITR jsou kované výrobky vyrobené z vybraných materiálů, jako je borová ocel, vysoce pevné odlitky a komponenty nejvyšší kvality.

Hloubkové tepelné zpracování a přesné obrábění zaručují jednotnost a konzistenci výroby. Přesná montáž, mazání po celou dobu životnosti a kontrola kvality během výroby i po jejím dokončení zajišťují vysoký výkon a spolehlivost produktu.

Řada spodních a horních kladek ITR zahrnuje použití od minirypadel až po těžební stroje – od CATERPILLAR 305-5 (provozní hmotnost stroje 1,4 tuny) až po HITACHI® EX2500 (provozní hmotnost stroje 248 tun).

Komponenty podvozků ITR jsou vyvíjeny, navrhovány a vyráběny inženýrskými a výzkumně-vývojovými odděleními USCO s využitím nejmodernějších CAD systémů a ve spolupráci s partnerskými univerzitami. Produktová řada podvozků ITR je kompletně řízena vlastními kapacitami. Od nákupu surovin přes návrh komponentů, jejich mechanické obrábění, tepelné zpracování, celý proces montáže až po finální kontrolu. Probíhá mnoho kontrol kvality již od fáze nákupu surového materiálu. Kontroly vycházejí ze znalostí a zkušeností v oblasti metalurgických procesů a materiálového inženýrství.

Funkce horních nosných kladek: Podpírají pás mezi hnacím kolem a napínacím kolem. Životnost běhounu kladky je přizpůsobena životnosti článků pásu. Nosné kladky mají pláště indukčně kalené pro zvýšení tvrdosti povrchu, odolnosti proti opotřebení a únavové pevnosti při zachování vlastností jádra. Hodnoty tvrdosti se pohybují v rozmezí 50–58 HRC. Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a zároveň zajišťovaly maximální pevnost. Mazání po celou dobu životnosti zajišťuje minimální údržbu.

Bronzové kluzné ložisko. Konstrukce zajišťuje velkou plochu pro lepší rozložení zatížení. Měkká bronzová vrstva v ložisku chrání před drobnými nečistotami, které by mohly poškodit hřídel a těsnění. Těsnění Duo-Cone se skládá ze dvou kovových těsnicích kroužků a dvou pryžových kroužků. Pryžové kroužky zajišťují správný tlak na obou stranách kovových těsnicích kroužků. Odolává trvalým deformacím a změnám teplot od -40 °C do 110 °C. Těsnění Duo-Cone jsou navržena tak, aby vydržela několik životností běhounu v závislosti na individuálních podmínkách.

Produktová řada podvozků ITR nabízí nejkompletnější sortiment dostupný na trhu, který zahrnuje standardní použití pro rypadla a buldozery spolu s kompletní řadou podvozkových komponentů pro asfaltovací stroje, vrtné stroje a lesní techniku. Flexibilita výroby a zkušenosti v oblasti konstrukce umožňují řadě podvozků ITR dodávat také produkty „na zakázku“ pro speciální použití. Traktory, pásové buldozery, minirypadla, kompaktní pásové nakladače, lesní stroje, hydraulická rypadla, těžební stroje, jeřáby, pokladače potrubí, kombajny, finišery asfaltu, mobilní drtiče.
