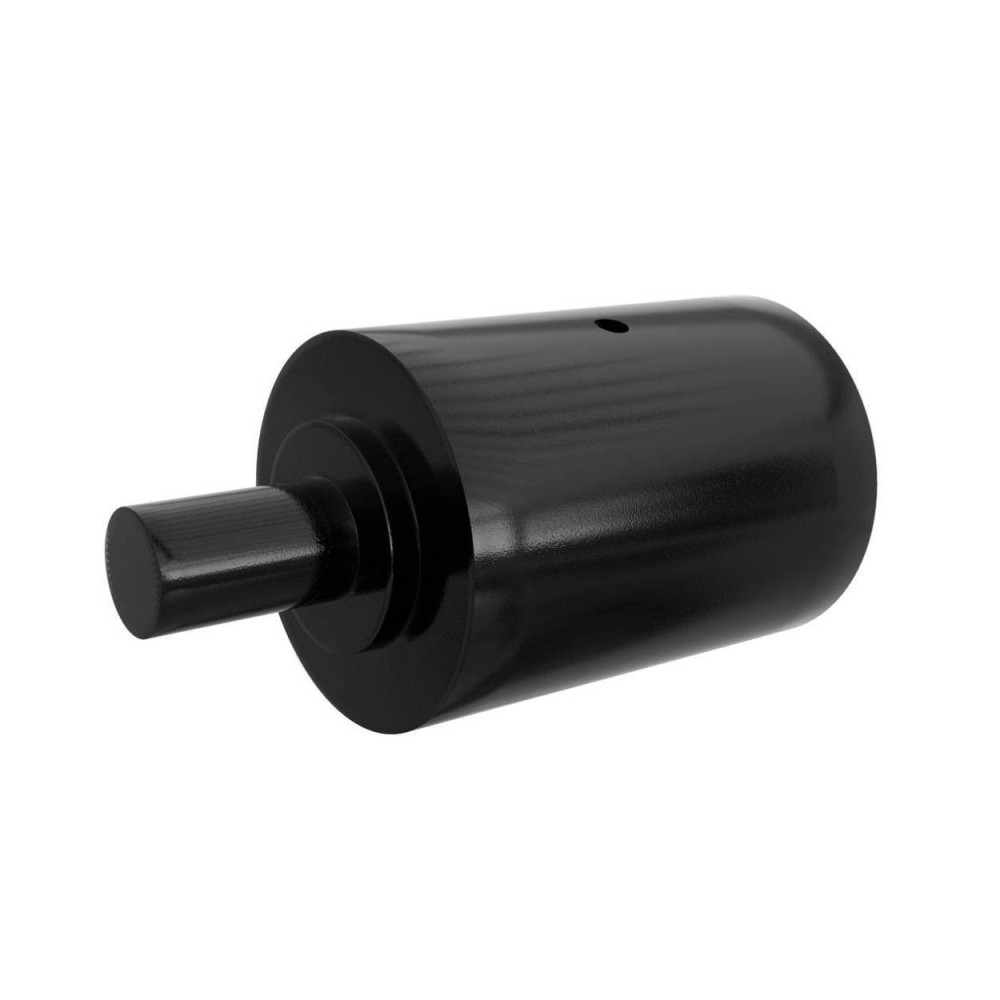

Horní kladka CATERPILLAR 304-5

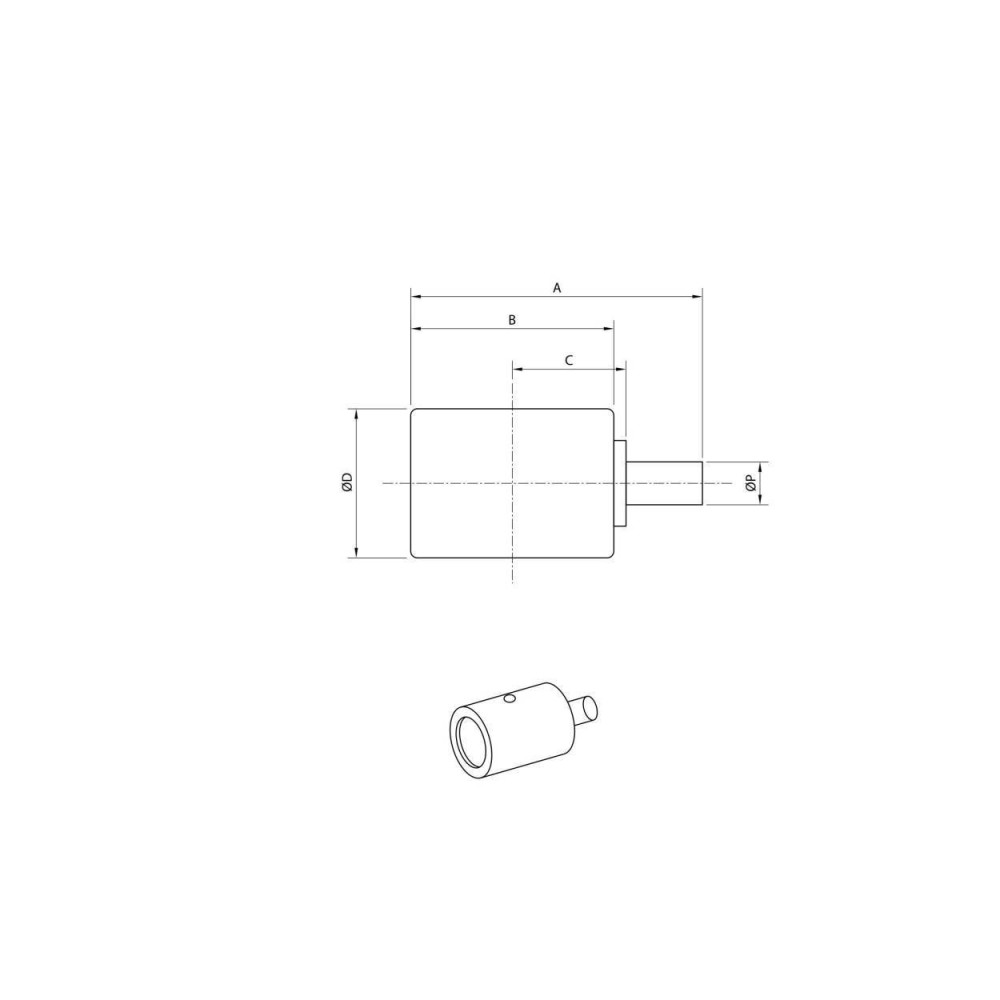

Horní nosná kladka bez upevňovacích držáků (kap), bez vodicích hran. Vnější šířka mezi vnitřními přírubami nebo šířka vnitřní příruby kladky: 135 mm

Nosné kladky pro minirypadla ITR jsou speciálně navrženy pro nejnáročnější aplikace a pracovní prostředí.

Dostupná je kompletní řada rozměrů a typů pro všechny oblíbené značky a modely. Kladky ITR jsou kované výrobky vyrobené z vybraných materiálů, jako je borová ocel, vysokopevnostní odlitky a komponenty nejvyšší kvality.

Hloubkové tepelné zpracování a přesné obrábění zaručují jednotnost a konzistenci výroby. Přesná montáž, mazání po celou dobu životnosti a kontrola kvality během i po výrobě zajišťují výkon a spolehlivost produktu.

Sortiment pojezdových a nosných kladek ITR zahrnuje stroje od minirypadel až po těžební techniku – od CATERPILLAR 304-5 (provozní hmotnost stroje 1,4 tuny) až po HITACHI® EX25OO (provozní hmotnost stroje 248 tun).

Komponenty podvozků ITR jsou vyvíjeny, navrhovány a konstruovány inženýrskými a výzkumně-vývojovými odděleními USCO s využitím nejmodernějších CAD systémů a ve spolupráci s partnerskými univerzitami. Produktová řada podvozků ITR je kompletně řízena vlastními kapacitami. Od nákupu surovin, přes návrh komponentů, mechanické zpracování, tepelné zpracování, celý proces montáže až po závěrečnou kontrolu. Provádí se řada kontrol kvality již od nákupu surového materiálu. Kontroly vycházejí ze znalostí a zkušeností v oblasti metalurgických procesů a materiálového inženýrství.

Funkce horních nosných kladek: podpírají pás mezi hnacím kolem a napínacím kolem. Životnost běhounu kladky je přizpůsobena životnosti článků pásového řetězu. Nosné kladky mají skořepiny indukčně kalené pro zvýšení tvrdosti povrchu, odolnosti proti opotřebení a únavové pevnosti při zachování vlastností jádra. Hodnoty tvrdosti se pohybují v rozmezí 50–58 HRC. Hřídele a ložiska jsou navrženy tak, aby snižovaly tření a opotřebení a zároveň zajišťovaly maximální pevnost. Mazání po celou dobu životnosti zajišťuje minimální potřebu údržby.

Bronzované kluzné ložisko. Konstrukce zajišťuje velkou kontaktní plochu pro lepší rozložení zatížení. Měkký bronzový povlak v ložisku chrání před drobnými nečistotami, které by mohly poškodit hřídel a těsnění. Těsnění Duo-Cone se skládá ze dvou kovových těsnicích kroužků a dvou pryžových kroužků. Pryžové kroužky zajišťují správný tlak na obou stranách kovových těsnicích kroužků. Je odolné vůči trvalým deformacím a změnám teploty od -40 °C do 110 °C. Těsnění Duo-Cone jsou navržena tak, aby vydržela několik životních cyklů běhounu v závislosti na individuálních pracovních podmínkách.

Produktová řada podvozků ITR nabízí nejkomplexnější sortiment dostupný na trhu, který zahrnuje standardní aplikace pro rypadla a dozerové stroje spolu s kompletní řadou komponentů podvozků pro asfaltovací stroje, vrtné stroje a lesní techniku. Flexibilita výroby a zkušenosti s konstrukcí umožňují společnosti ITR dodávat také produkty „na zakázku“ pro speciální aplikace. Traktory, pásové dozerové stroje, minirypadla, kompaktní pásové nakladače, lesní stroje, hydraulická rypadla, těžební stroje, jeřáby, pokladače potrubí, kombajny, finišery asfaltu, mobilní drtiče.
