Hnací kolo ozubený kruh k upevnění. Pro řetěz s dělením
100 má počet zubů
12. Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásy.
Od minirypadla po těžké stroje. Řetězová kola jsou vyráběna litím, zatímco segmenty jsou kováním.
Ozubená kola jsou lité, strojově zpracované a tepelně zpracované výrobky obecně používané pro bagry nebo jiné stroje s podvozkem pracujícím v podobných aplikacích.

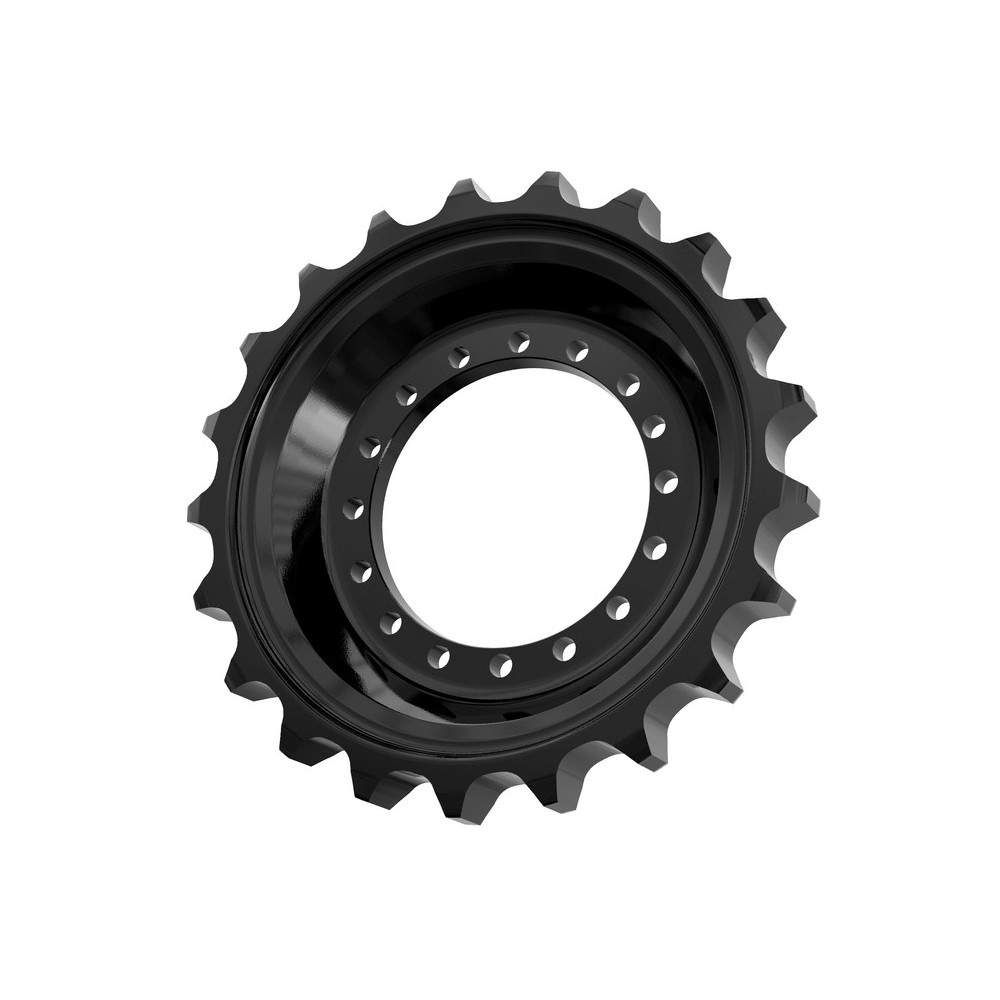

Hnací kola ITR pro TAKEUCHI TB25 UR100Z012
Sortiment hnacích kol ITR zahrnuje vybavení od JCB® 8008 (pracovní hmotnost stroje 0,95 tuny) po KOMATSU® PC 1250 (pracovní hmotnost stroje 110 tun).
Hnací kola ITR - Funkčnost
Upevnění pomocí šroubů. Způsob utažení je uveden v návodu k obsluze stroje. Je důležité získat informace o montáži šroubu řetězového kola a o specifikaci momentu síly.
Funkce: Přenos hnacích zatížení z hlavní převodovky na pás přes pouzdra. Trvanlivost minimálně na jedné straně pouzdra, odolnost proti praskání. Řetězová kola jsou vyráběna tak, aby přesně pasovala na pouzdra. Přísně kontrolované výrobní procesy pro správnou montáž vybavení. Výhody připevňovaných řetězových kol: Omezená údržba a kratší přestávky. Žádné riziko nekoaxiality. Obratné – přenášení kol na protilehlé strany stroje může prodloužit životnost řetězového kola. Ozubené kruhy hnacích kol jsou kovány nebo odlévané z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Tvrdost 50 – 55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pohonem na pásy.

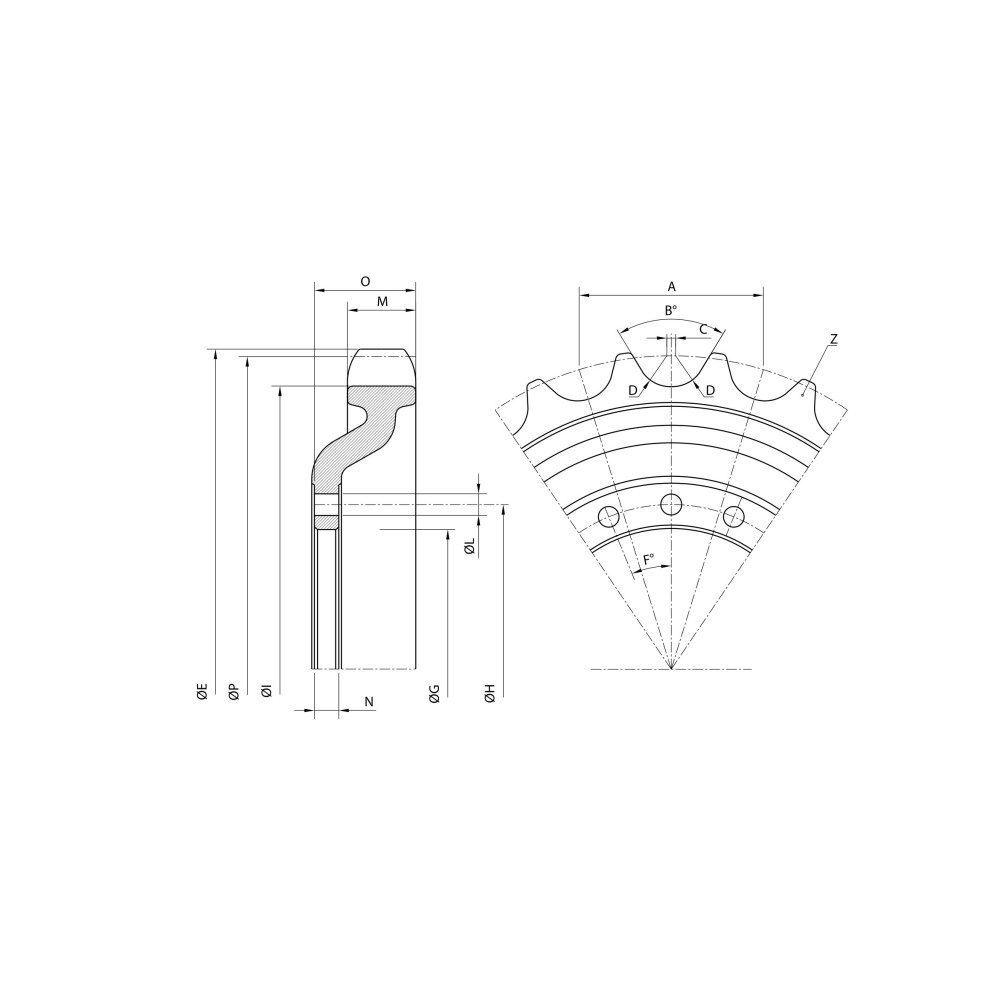

Rozměry: |
|---|
| A | 100,00 mm |
| E | 399,00 mm |
| F | 40,00 mm |
| G | 204,00 mm |
| H | 232,00 mm |
| I | 353,00 mm |
| L | 13,00 mm |
| M | 20,00 mm |
| N | 13,00 mm |
| O | 32,00 mm |
| P | 386,40 mm |
| Z | 12,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 9 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| TAKEUCHI | TB25 | - | - |
Alternativní indexy / cross |
|---|
| 03016.01100 |
