Hnací kolo s ozubeným kruhem k přišroubování. Pro řetěz s dělením
140 počet zubů
521.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásovým pohonem.
Od minirypadel po těžební stroje. Řetězová kola jsou vyráběna ve formě lití, zatímco segmenty jsou vyráběny kováním.
Ozubená kola jsou lité výrobky, zpracované strojně a tepelně, a obecně používané pro bagry nebo jiná zařízení s podvozkem pracujícím ve stejných aplikacích.

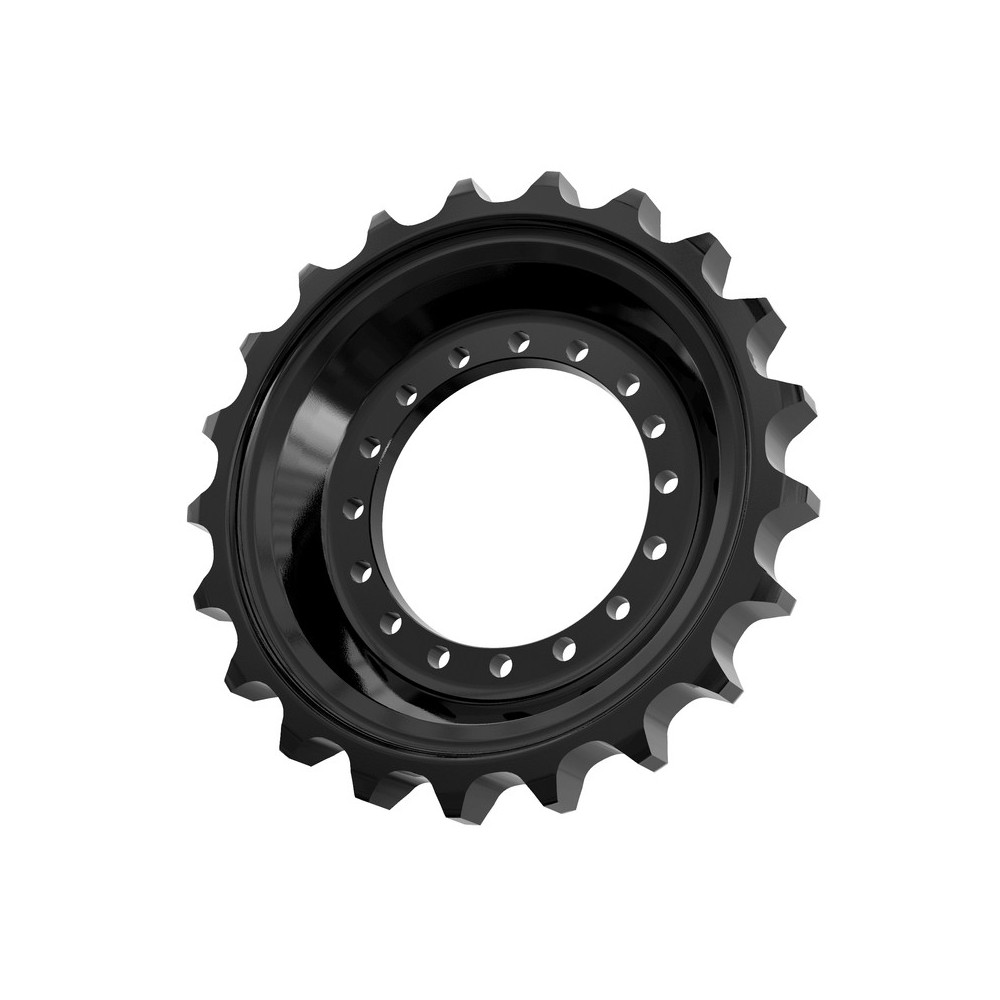

Kola hnací ITR pro PEL JOB EB706 C.
Sortiment hnacích kol ITR zahrnuje zařízení od JCB® 8008 (pracovní hmotnost stroje 0,95 tuny) po KOMATSU® PC 1250 (pracovní hmotnost stroje 110 tun).
Hnací kola ITR - Funkčnost
Upevnění pomocí šroubů. Způsob utažení je uveden v příručce pro obsluhu stroje. Důležité je získat informace o montáži šroubu řetězového kola a o specifikaci točivého momentu.
Funkce: Přenášení hnacích zatížení z hlavní převodovky na pás pomocí pouzder. Trvanlivost minimálně jedné strany pouzdra, odolnost proti praskání. Řetězová kola jsou vyráběna tak, aby přesně pasovala k pouzdrům. Přísně kontrolované výrobní procesy pro správnou montáž zařízení. Výhody přišroubovaných řetězových kol: Omezená údržba a kratší zastávky. Žádné riziko nesouososti. Otočitelné - přemístění kol na protilehlou stranu stroje může prodloužit životnost řetězového kola. Ozubené kruhy hnacích kol jsou kované nebo lité z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Kalení 50 – 55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásovým pohonem.

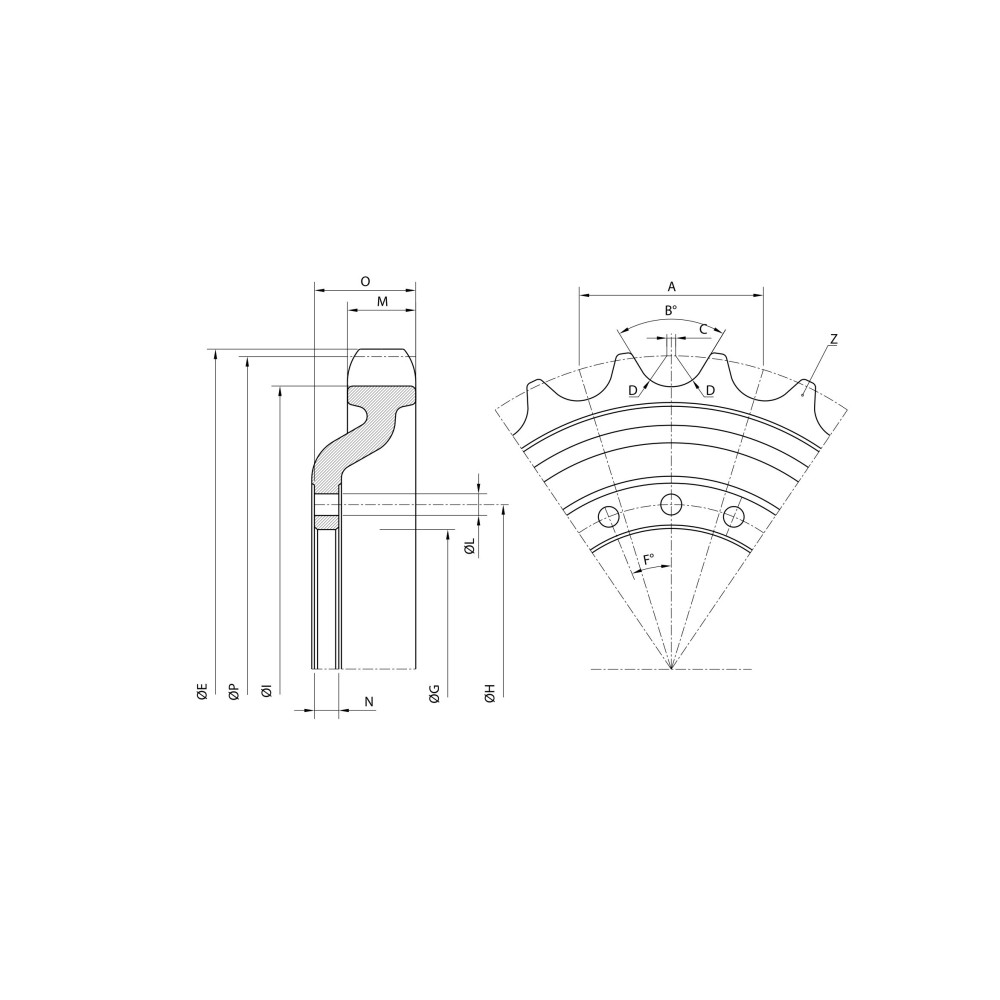

Rozměry: |
|---|
| A | 140,00 mm |
| D | 18,50 mm |
| E | 495,00 mm |
| F | 45,00 mm |
| G | 220,10 mm |
| H | 260,00 mm |
| I | 435,00 mm |
| L | 16,50 mm |
| M | 46,00 mm |
| N | 18,00 mm |
| O | 53,25 mm |
| P | 475,00 mm |
| Z | 21,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 8 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| PEL JOB | EB706 | - | C |
| VOLVO | EC70 | - | - |
Alternativní indexy / cross |
|---|
| 4910011 | PJ4910011 | VA1595 |
