Hnací kolo s ozubením pro upevnění. Pro řetěz s roztečí
135 počet zubů
19.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pohonem pásovým.
Od minirypadel po těžební stroje. Řetězová kola jsou vyráběna litím, zatímco segmenty jsou vyráběny kováním.
Ozubená kola jsou lité, machinované a tepelně upravené výrobky obecně používané pro bagry nebo jiná zařízení s podvozkem pracujícím v podobných aplikacích.

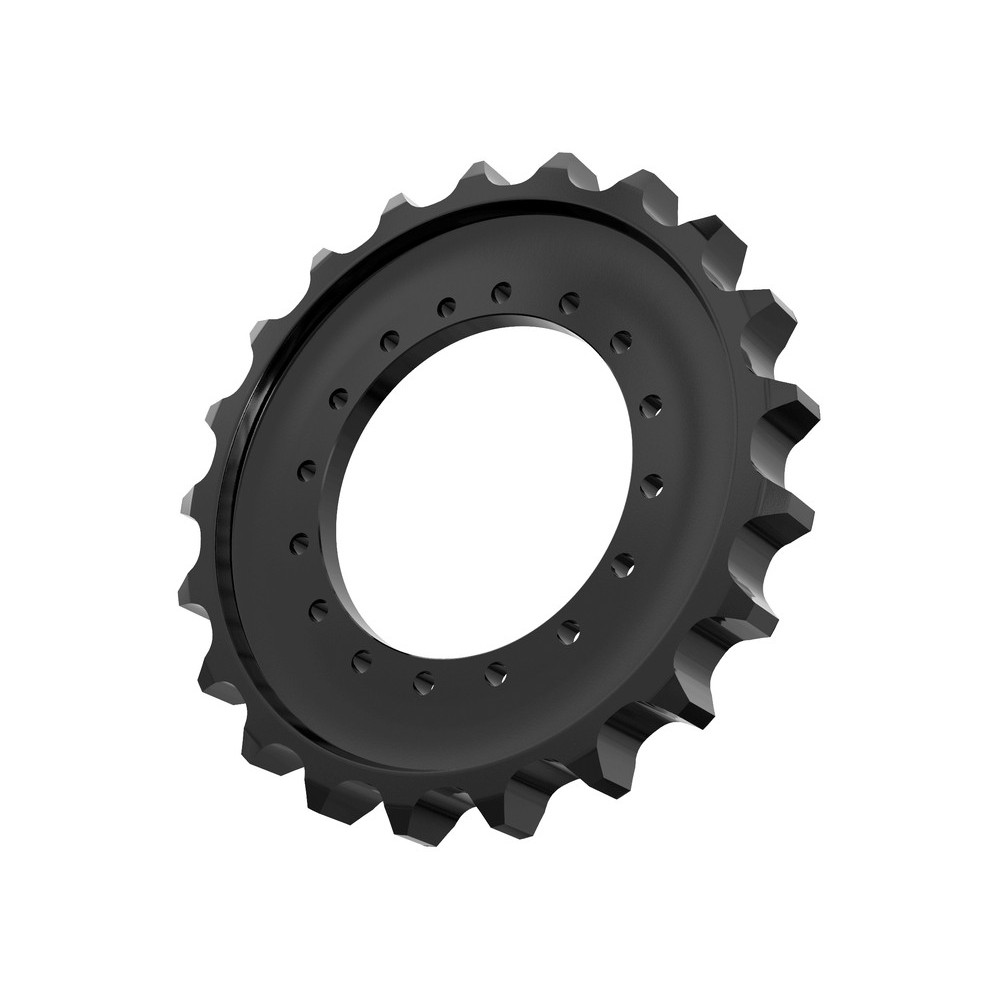

Kola hnací ITR pro KOMATSU PC45 UR135Z019.
Škála hnacích kol ITR zahrnuje zařízení od JCB® 8008 (pracovní hmotnost stroje 0,95 tuny) po KOMATSU® PC 1250 (pracovní hmotnost stroje 110 tun).
Hnací kola ITR - Funkce
Upevnění pomocí šroubů. Způsob zatáčení je uveden v návodě k obsluze stroje. Je důležité získat informace o montáži šroubu řetězového kola a momentu utahování.
Funkce: Přenos hnací zátěže z hlavní převodovky na pásovku prostřednictvím pouzder. Trvanlivost minimálně jedné strany pouzdra, odolnost proti praskání. Řetězová kola jsou vyráběna tak, aby přesně pasovala do pouzder. Přísně kontrolované výrobní procesy zajišťují správnou montáž zařízení. Výhody šroubovaných řetězových kol: Omezená údržba a kratší odstávky. Žádné riziko nesouososti.
Otočitelné - přenesení kol na opačné strany stroje může prodloužit životnost řetězového kola. Věnec hnacích kol je kovaný nebo litý z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Kalení 50 - 55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pohonem pásovým.

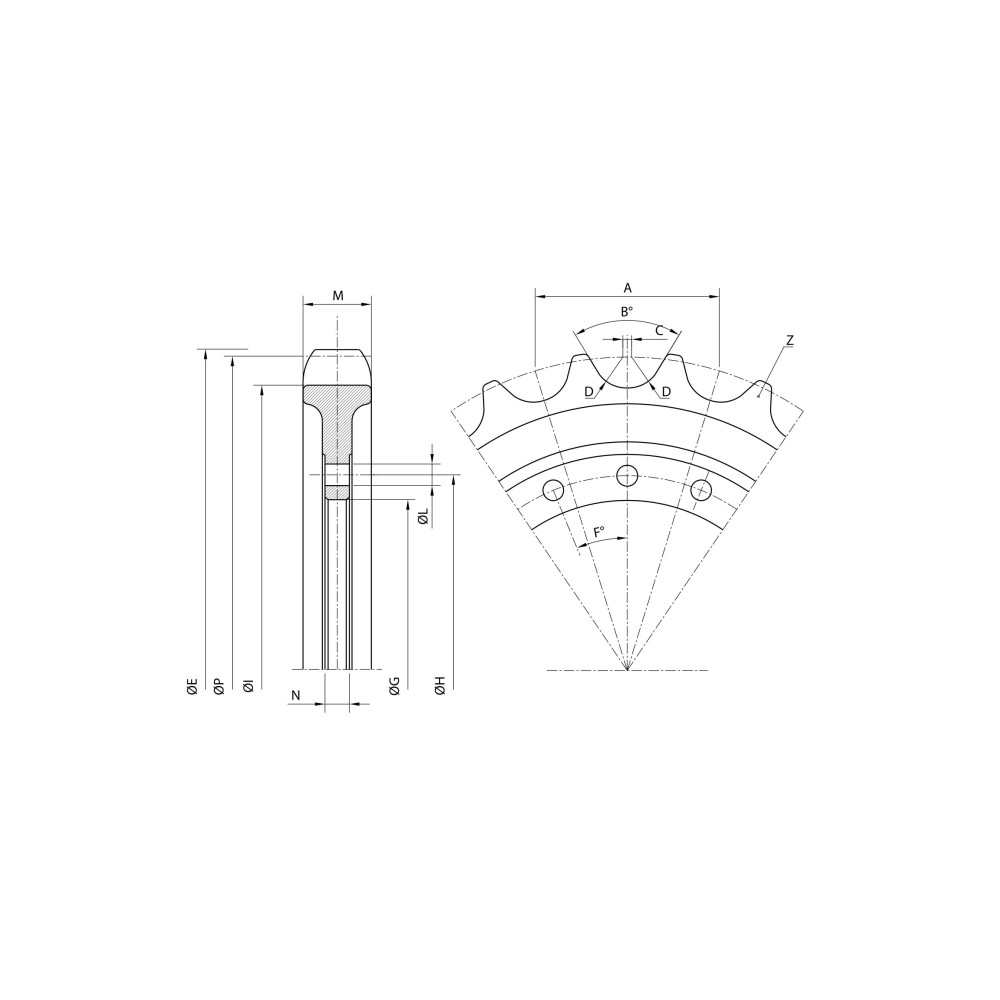

Rozměry: |
|---|
| A | 135,00 mm |
| D | 17,70 mm |
| E | 424,00 mm |
| F | 40,00 mm |
| G | 230,00 mm |
| H | 262,00 mm |
| I | 380,00 mm |
| L | 16,00 mm |
| M | 33,00 mm |
| N | 12,00 mm |
| P | 415,80 mm |
| Z | 19,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 9 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| KOMATSU | PC40 | - | R |
| KOMATSU | PC45 | - | - |
| KOMATSU | PC45 | - | R |
| KOMATSU | PC50 | - | UD |
| KOMATSU | PC50 | - | UU |
| KOMATSU | PC50 | - | UUM |
| SAMSUNG | MX3 | - | - |
Alternativní indexy / cross |
|---|
| 20T.27.71110 | 20T.27.71111 | 20T.27.R256011 |
| 3F4525601 | R1435000M01 | R1435000S01 |
