Hnací kolo, věnec s ozubením k přišroubování. Pro řetěz s krokem
135 počet zubů
119. Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s poháněnými pásy.
Od minirypadel po důlní stroje. Řetězová kola jsou vyráběna odléváním, zatímco segmenty jsou vyráběny kováním.
Ozubená kola jsou výrobky odlévané, strojně opracované a tepelně upravované, obvykle používané pro bagry nebo jiné stroje s podvozkem pracujícím v podobných aplikacích.

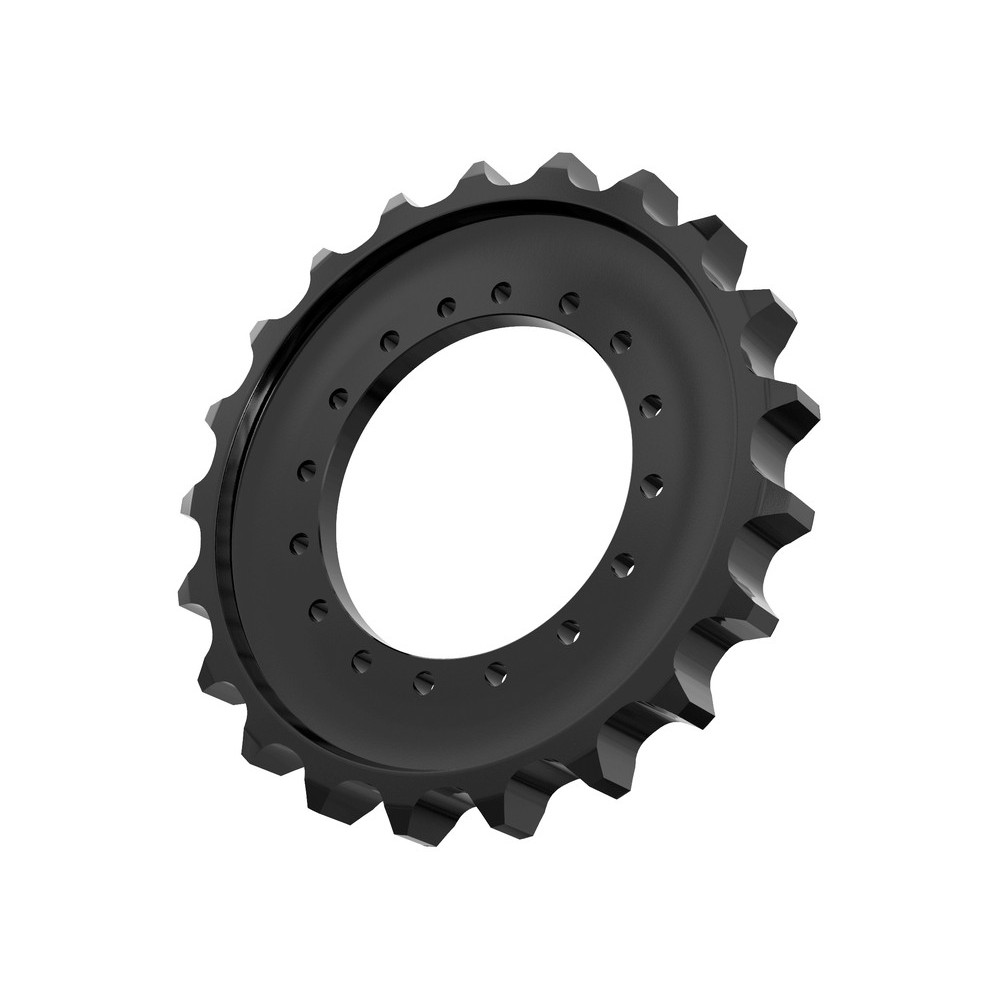

Hnací kola ITR pro JCB 8060
Sortiment hnacích kol ITR zahrnuje zařízení od
JCB® 8008 (hmotnost stroje 0,95 tuny) po KOMATSU® PC 1250 (hmotnost stroje 110 tun).
Hnací kola ITR - Funkčnost
Upevnění pomocí šroubů. Způsob utažení je popsán v návodu k obsluze stroje. Důležité je získat informace o montáži šroubu řetězového kola a specifikaci točivého momentu.
Funkce: Přenos hnací zátěže z hlavní převodovky na pás pomocí pouzder. Trvanlivost odpovídající alespoň jedné straně pouzdra, odolnost proti praskání. Řetězová kola jsou vyráběna tak, aby přesně pasovala do pouzder. Přísně kontrolované výrobní procesy k zajištění správné montáže zařízení. Výhody přišroubovaných řetězových kol: Omezená údržba a kratší odstávky. Žádné riziko nekoaxiality. Otočitelné – přenesení kol na protilehlé strany stroje může prodloužit životnost řetězového kola. Věnce hnacích kol jsou kovány nebo odlévány z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Kalení 50 – 55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s poháněnými pásy.

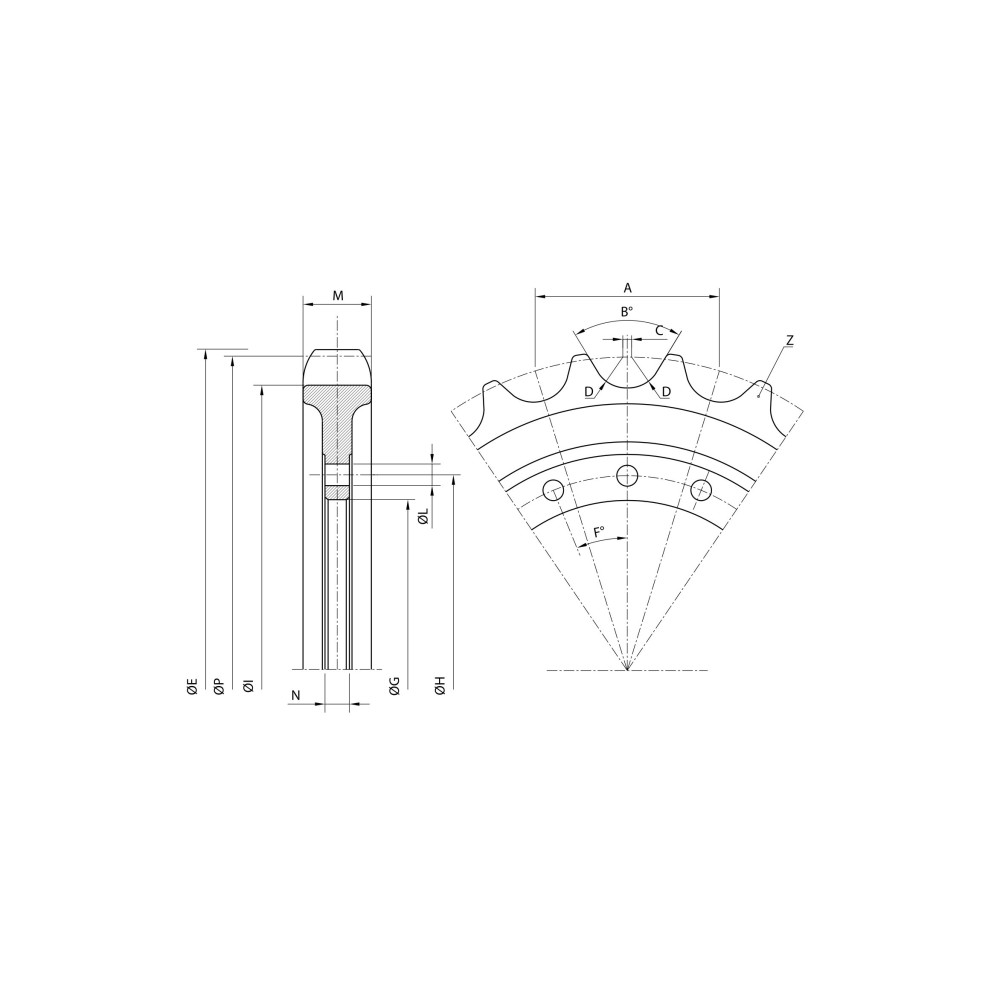

Rozměry: |
|---|
| A | 135,00 mm |
| C | 7,00 mm |
| D | 17,70 mm |
| E | 426,00 mm |
| F | 30,00 mm |
| G | 230,00 mm |
| H | 262,00 mm |
| I | 380,40 mm |
| L | 16,00 mm |
| M | 47,60 mm |
| N | 24,00 mm |
| P | 415,80 mm |
| Z | 19,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 12 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| JCB | 806 | - | - |
| JCB | 8060 | - | - |
| JCB | 8065 | - | - |
Alternativní indexy / cross |
|---|
| 331/18047 | R2606000M01 | R2606000S01 |
