Hnací kolo, ozubené kolo pro upevnění. Pro řetěz s dělením
86 počet zubů
117
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásovým podvozkem.
Od minirypadel po těžké stroje. Řetězová kola jsou vyráběna v odlévání, zatímco segmenty jsou vyráběny kováním.
Ozubená kola jsou odlévané, strojně upravované a tepelně zpracovávané výrobky obecně používané u bagrů nebo jiných strojů s podvozkem, které pracují v podobných aplikacích.
Hnací kola ITR pro JCB 150 T
Sortiment hnacích kol ITR zahrnuje zařízení od
JCB® 8008 (pracovní hmotnost 0,95 tuny) po KOMATSU® PC 1250 (pracovní hmotnost 110 tun).
Hnací kola ITR - Funkčnost
Upevnění pomocí šroubů. Způsob utažení je uveden v návodu k obsluze stroje. Je důležité získat informace o montáži šroubu řetězového kola a specifikaci točivého momentu.
Funkce: Přenos hnacích zátěží z hlavní převodovky na pás pomocí pouzder. Životnost minimálně jedné strany pouzdra, odolnost proti praskání. Řetězová kola jsou vyráběna tak, aby přesně seděla do pouzder. Přísně kontrolované výrobní procesy zajišťují správnou montáž zařízení. Výhody připevňovaných řetězových kol: Omezená údržba a kratší výpadky. Bez rizika nekoaxiality. Otočitelné - přesun kola na opačné strany stroje může prodloužit životnost řetězového kola. Hnací kruhy hnacích kol jsou kované nebo odlévané z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Kalení 50–55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásovým podvozkem.

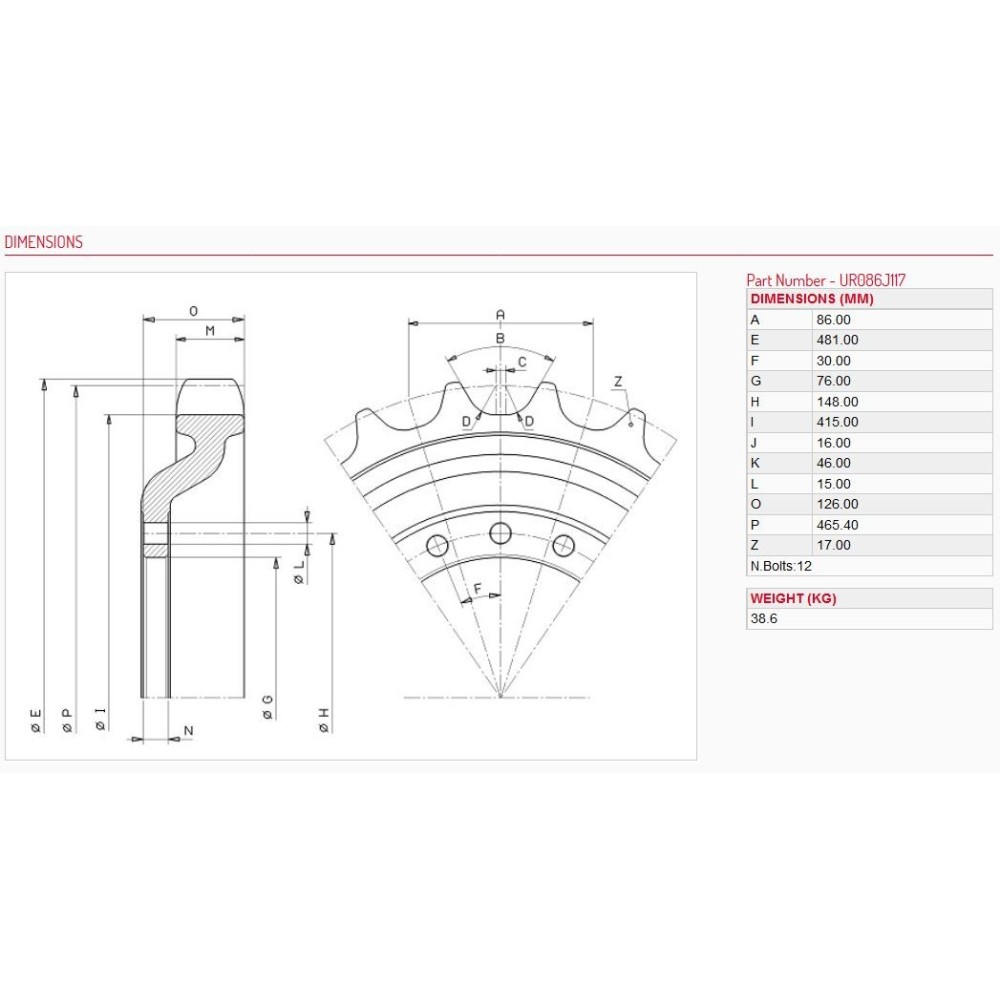

Rozměry: |
|---|
| A | 86,00 mm |
| E | 481,00 mm |
| F | 30,00 mm |
| G | 76,00 mm |
| H | 148,00 mm |
| I | 415,00 mm |
| L | 15,00 mm |
| O | 126,00 mm |
| P | 465,40 mm |
| Z | 17,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 12 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| JCB | 150 | - | T |
| JCB | 205 | - | T |
| VOLVO | MCT85 | - | C |
| VOLVO | MTC110 | - | C |
Alternativní indexy / cross |
|---|
| 17230314 | 332/X6779 | LK618 |
| VOE17230314 |
