Hnací kolo s ozubeným věncem k upevnění. Pro řetěz s dělením
135 má počet zubů
321.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásy.
Od minirypadel po těžební stroje. Řetězová kola jsou vyráběna litím, zatímco segmenty jsou kovány.
Ozubená kola jsou lité a strojně opracované, tepelně zpracované a obecně používané u bagrů nebo jiných strojů s podvozkem pracujícím v obdobných aplikacích.

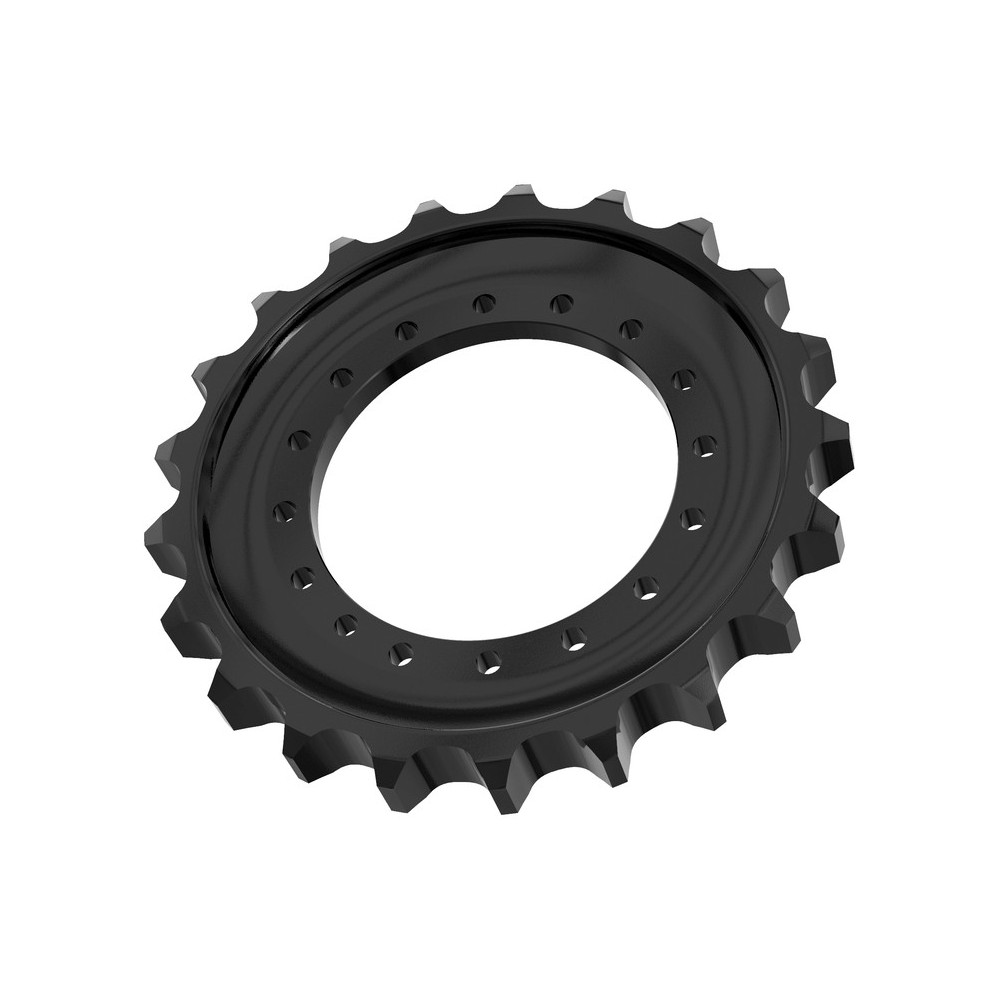

Kolové kolo ITR pro IHI 55 UJ
Sortiment hnacích kol ITR zahrnuje zařízení od JCB® 8008 (hmotnost stroje 0,95 tuny) po KOMATSU® PC 1250 (hmotnost stroje 110 tun).
Hnací kola ITR - Funkčnost
Upevnění pomocí šroubů. Způsob utahování je uveden v návodu k obsluze stroje. Je důležité získat informace o montáži šroubu řetězového kola a o specifikaci točivého momentu.
Funkce: Přenos hnacího zatížení z hlavní převodovky na pásy skrz pouzdra. Trvanlivost minimálně na jedné straně pouzdra, odolnost proti praskání. Řetězová kola jsou vyráběna tak, aby přesně pasovala do pouzder. Strohé kontrola výrobních procesů za účelem zajištění správné montáže zařízení. Výhody šroubových řetězových kol: Omezená údržba a kratší odstávky. Žádné riziko nesouososti. Otočitelné - přemístění kol na protilehlé strany stroje může prodloužit životnost řetězového kola. Věnce hnacích kol jsou kovány nebo lité z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Kalení 50 – 55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásy.

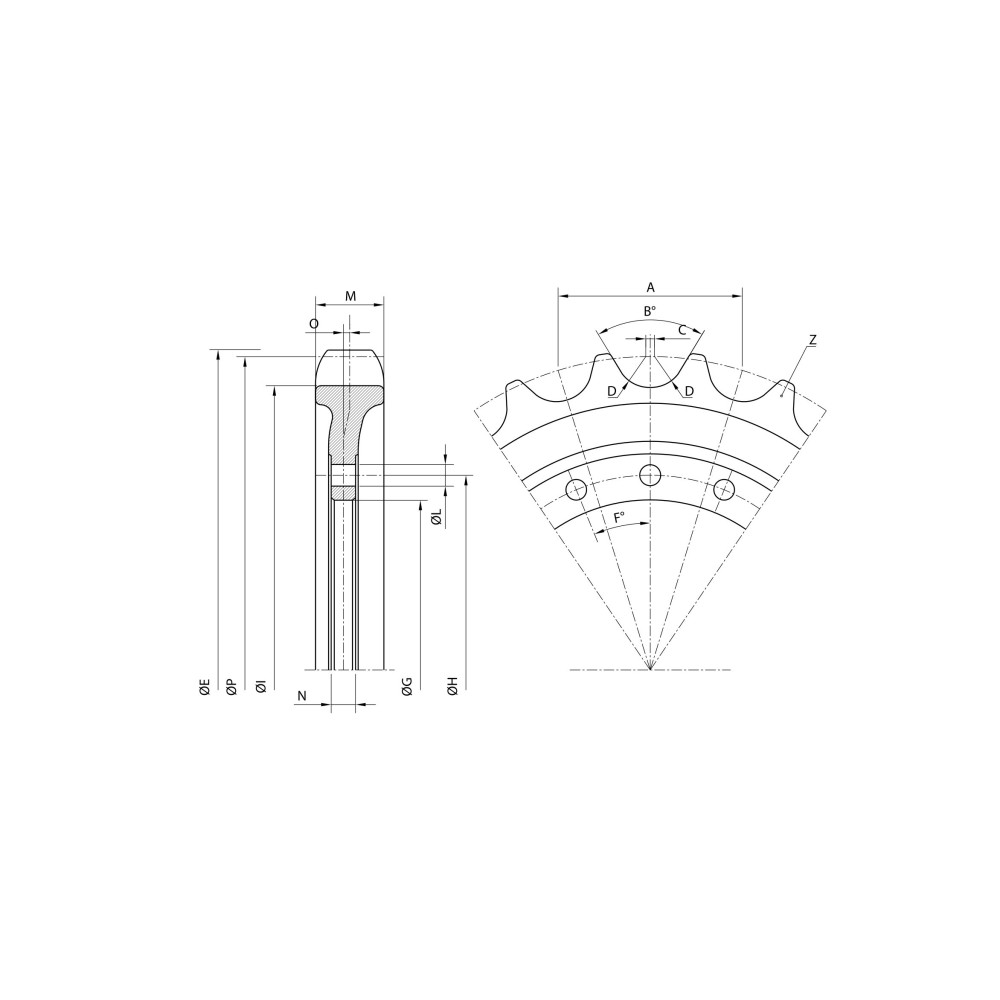

Rozměry: |
|---|
| A | 135,00 mm |
| C | 5,00 mm |
| D | 19,70 mm |
| E | 468,00 mm |
| F | 30,00 mm |
| G | 265,00 mm |
| H | 300,00 mm |
| I | 418,00 mm |
| L | 15,00 mm |
| M | 42,00 mm |
| N | 14,50 mm |
| O | 2,80 mm |
| P | 458,00 mm |
| Z | 21,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 12 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| HYUNDAI | R55 | - | - |
| IHI | 55 | - | J |
| IHI | 55 | - | N |
| IHI | 55 | - | UJ |
| IHI | 65 | - | NX |
| IHI | 65 | - | VX |
| TAKEUCHI | TB68 | - | - |
Alternativní indexy / cross |
|---|
| 1181.00420 | 423451000 | 81M5.52000 |
| SA1181.00420 |
