Hnací kolo s ozubením k upevnění. Pro řetěz s dělením
135, počet zubů
18.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásy.
Od minirypadel po těžební stroje. Řetězová kola jsou vyráběna litím, zatímco segmenty jsou vyráběny kováním.
Ozubená kola jsou lité, strojově obráběné a tepelně upravené výrobky, obecně používané pro bagry nebo jiná zařízení s podvozkem pracujícím v podobných aplikacích.
Kola hnací ITR pro HITACHI ZX50 U UR135H018
Sortiment hnacích kol ITR zahrnuje zařízení od JCB® 8008 (hmotnost stroje 0,95 tun) po KOMATSU® PC 1250 (hmotnost stroje 110 tun).
Hnací kola ITR - Funkčnost
Upevnění pomocí šroubů. Způsob utažení je uveden v návodě k obsluze stroje. Důležité je získat informace o montáži šroubu řetězového kola a o specifikaci točivého momentu.
Funkce: Přenos hnacích zatížení z hlavní převodovky na pás skrz pouzdra. Odolnost na praskání a minimálně stejná životnost jako pouzdra. Řetězová kola jsou vyráběna tak, aby přesně odpovídala pouzdrům. Přísně kontrolované výrobní procesy pro zajištění správné montáže zařízení. Výhody připevněných řetězových kol: Omezená údržba a kratší doby odstávek. Žádné riziko nesouososti. Otočitelné - přenesení kol na opačné strany stroje může prodloužit životnost řetězového kola. Věnec hnacího kola je kovaný nebo litý z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Kalení 50 - 55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pohony na pásy.

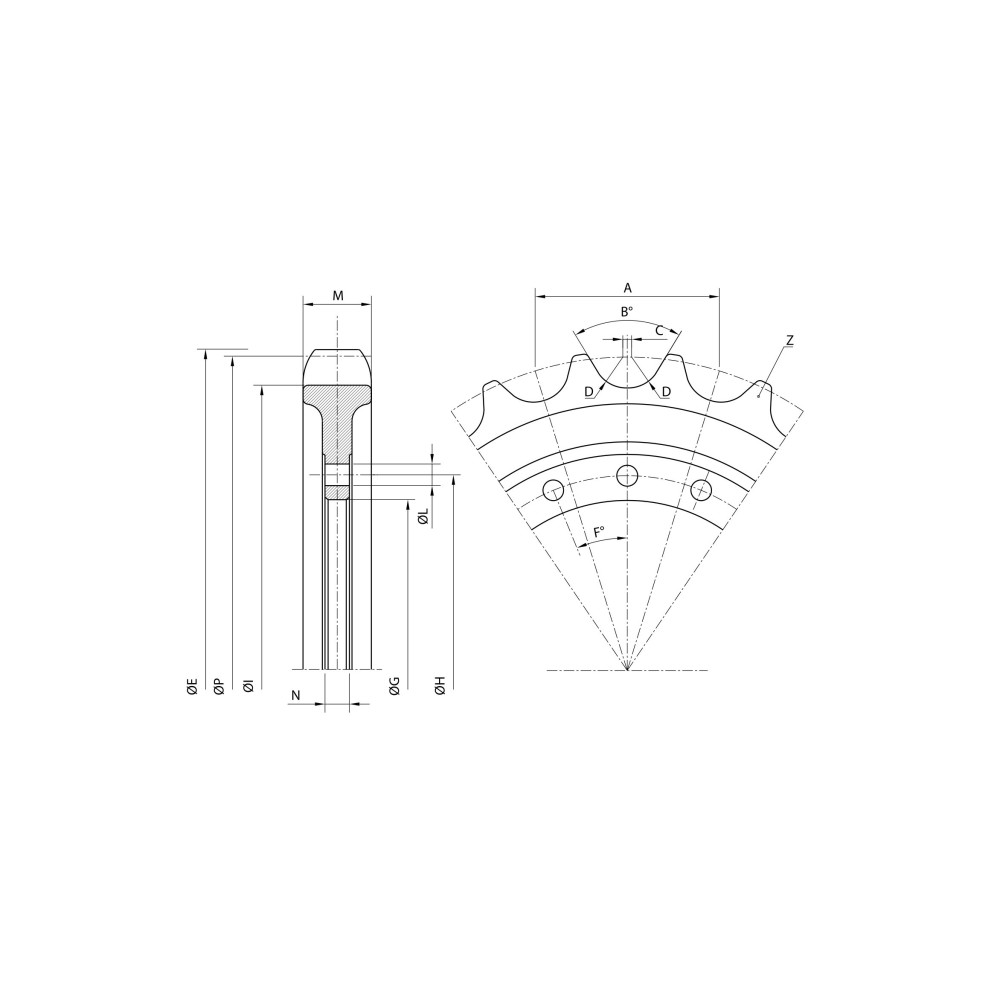

Rozměry: |
|---|
| A | 135,00 mm |
| C | 9,00 mm |
| D | 17,90 mm |
| E | 402,00 mm |
| F | 30,00 mm |
| G | 210,00 mm |
| H | 232,00 mm |
| I | 356,00 mm |
| L | 13,00 mm |
| M | 47,60 mm |
| N | 12,00 mm |
| P | 394,70 mm |
| Z | 18,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 12 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| HITACHI | EX40 | - | U |
| HITACHI | EX50 | - | U |
| HITACHI | HX99 | - | B |
| HITACHI | ZX40 | - | - |
| HITACHI | ZX40 | - | U |
| HITACHI | ZX50 | - | - |
| HITACHI | ZX50 | - | CLR |
| HITACHI | ZX50 | - | U |
| JD | 50ZTS | - | - |
Alternativní indexy / cross |
|---|
| 2041567H | 2050708 | AT251117 |
| HIT2041567 | HIT2050708 |
