Hnací kolo ozubené pro uchycení. Pro řetěz s dírkováním
86 počet zubů
117. Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásovým podvozkem. Od minirypadel po těžební stroje. Řetězová kola jsou vyráběna litím, zatímco segmenty jsou vyráběny kováním. Ozubená kola jsou lité, strojově opracovávané a tepelně opracovávané výrobky obecně používané pro rypadla nebo jiná zařízení s podvozkem pracujícím v podobných aplikacích.

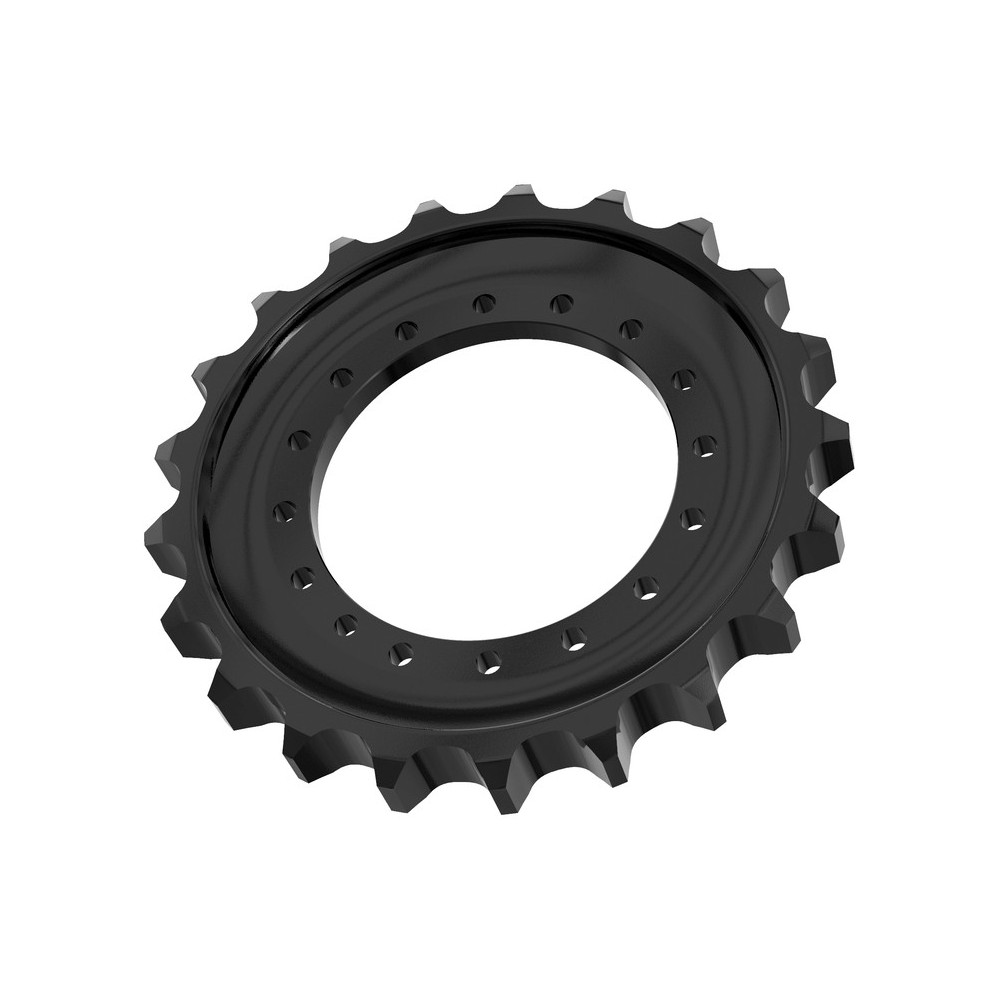

Kola hnací ITR pro CASE TV380. Sortiment hnacích kol ITR zahrnuje zařízení od
JCB® 8008 (pracovní hmotnost 0,95 tuny) po
KOMATSU® PC 1250 (pracovní hmotnost 110 tun).
Funkcionalita hnacích kol ITR - Upevňování pomocí šroubů. Způsob utažení je uveden v návodu k obsluze stroje. Důležité je získat informace o montáži šroubu řetězového kola a specifikaci točivého momentu. Funkce: Přenos hnacích zatížení z hlavní převodovky na pás prostřednictvím pouzder. Trvanlivost minimálně jedné strany pouzdra, odolnost proti praskání. Řetězová kola jsou vyráběna tak, aby přesně seděla na pouzdru. Přísně kontrolované výrobní procesy zajistí správnou montáž zařízení. Výhody upevňovaných řetězových kol: Omezená údržba a kratší výpadky. Není riziko nesklopení. Otočitelné - přenesení kol na opačné strany stroje může prodloužit životnost řetězového kola. Kružby hnacích kol jsou kovány nebo litými z hluboce kalené oceli, která zajišťuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál: SCMn3A. Kalení 50 - 55 HRC. Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů s pásovým podvozkem.

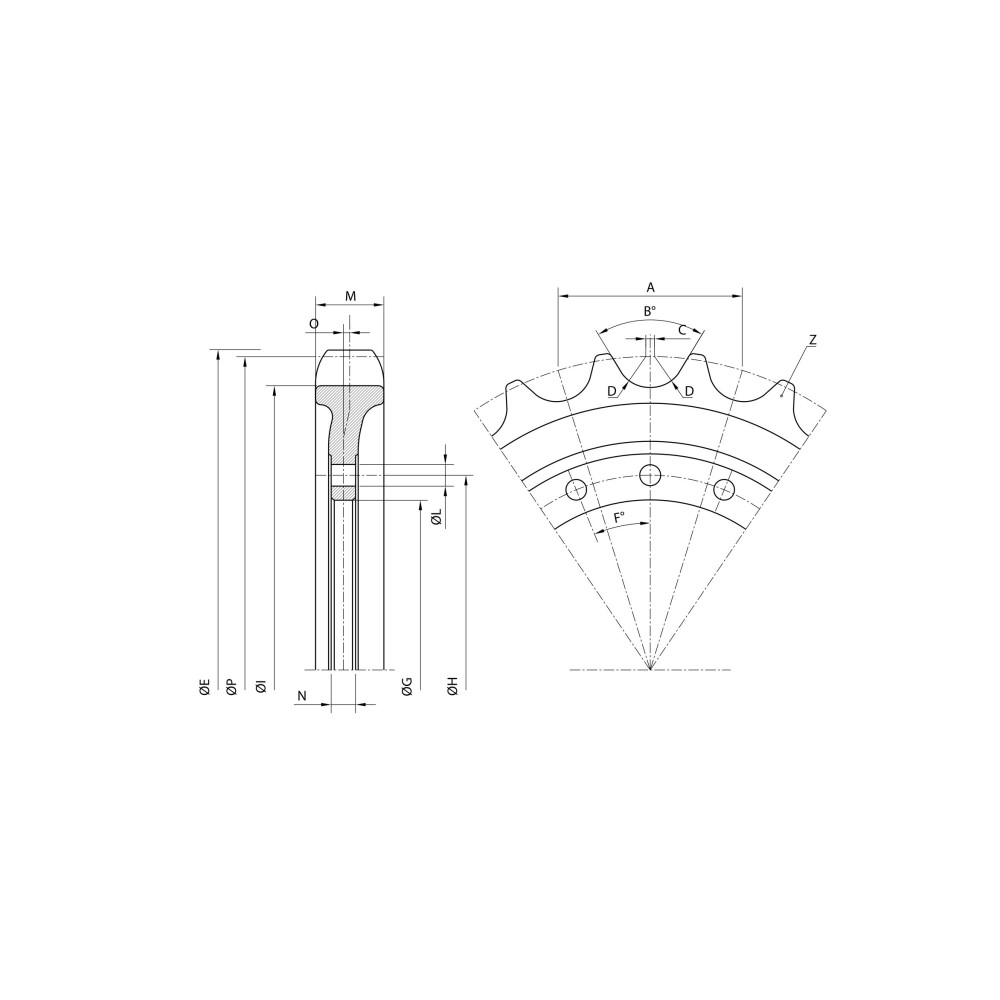

Rozměry: |
|---|
| A | 86,00 mm |
| E | 477,30 mm |
| F | 45,00 mm |
| G | 230,00 mm |
| H | 260,00 mm |
| I | 410,40 mm |
| L | 17,00 mm |
| M | 46,50 mm |
| N | 18,50 mm |
| O | 13,80 mm |
| P | 476,00 mm |
| Z | 17,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 8 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| CASE | 420CT | - | - |
| CASE | 440 | - | CT |
| CASE | 445 | - | CT |
| CASE | 450CT | - | - |
| CASE | TR270 | - | - |
| CASE | TR320 | - | - |
| CASE | TV380 | - | - |
| NEW HOLLAND | C175 | - | - |
| NEW HOLLAND | C185 | - | - |
| NEW HOLLAND | C190 | - | - |
| NEW HOLLAND | C227 | - | - |
| NEW HOLLAND | C232 | - | - |
| NEW HOLLAND | C238 | - | - |
| NEW HOLLAND | LT185 | - | B |
Alternativní indexy / cross |
|---|
| 47378993 | 87447232 | 87460888 |
| CA963 | R1704000M01 | UR086Z117 |
