Hnací kolo s ozubeným kroužkem k připevnění. Pro řetěz s dělením
101 počet zubů
19
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů se pásy.
Od minirypadla po těžební stroje. Hnací kola řetězů jsou vyráběna litím, zatímco segmenty jsou kovány.
Ozubená kola jsou litými výrobky, strojově zpracovanými a tepelně upravenými, obecně používanými pro bagry nebo jiné stroje s podvozkem pracujícím ve stejných aplikacích.

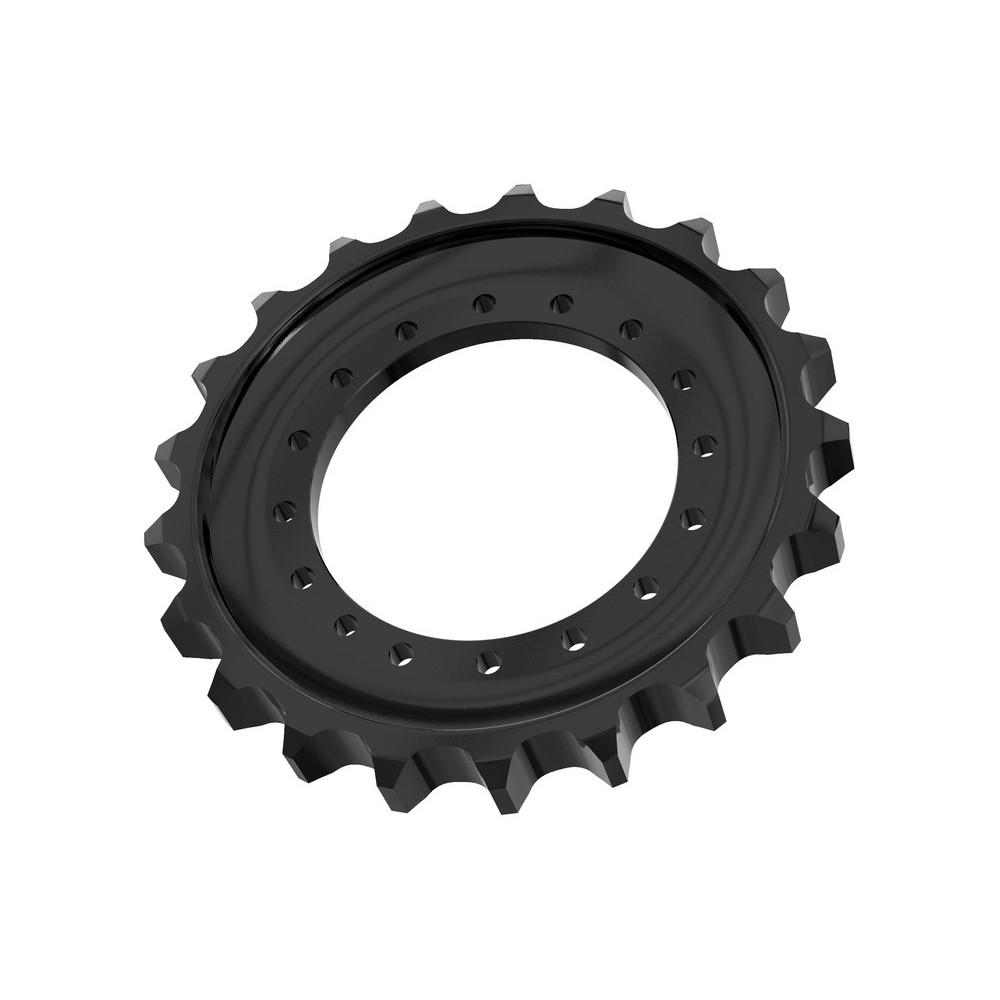

Hnací kola ITR pro CASE CX25
Škála hnacích kol ITR zahrnuje zařízení od
JCB® 8008 (hmotnost stroje 0,95 tuny) po KOMATSU® PC 1250 (hmotnost stroje 110 tun).
Hnací kola ITR - Funkčnost
Upevnění pomocí šroubů. Způsob utažení je popsán v návodu k obsluze stroje. Je důležité získat informace o montáži šroubu hnacího kola řetězu a o specifikaci točivého momentu.
Funkce: Přenášení hnacích zátěží z hlavní převodovky na pás prostřednictvím pouzder. Trvanlivost odpovídající minimálně jedné straně pouzdra, odolnost proti praskání. Hnací kola řetězů jsou vyráběna tak, aby přesně seděla k pouzdrům. Přísně kontrolované výrobní procesy pro zajištění správné montáže zařízení. Výhody připevňovaných hnacích kol: Omezená údržba a kratší výpadky. Žádné riziko nesouososti.
Obratné - přemístění kol na protilehlou stranu stroje může prodloužit životnost hnacího kola. Ozubené kruhy hnacích kol jsou kovány nebo odlévané z hluboce kalené oceli, která poskytuje téměř dvojnásobnou hloubku kalení než běžná ocel. Materiál SCMn3A. Kalení 50 – 55 HRC.
Výroba ozubených kol a segmentů ITR pro minirypadla je vhodná pro široký výběr modelů strojů se pásy.

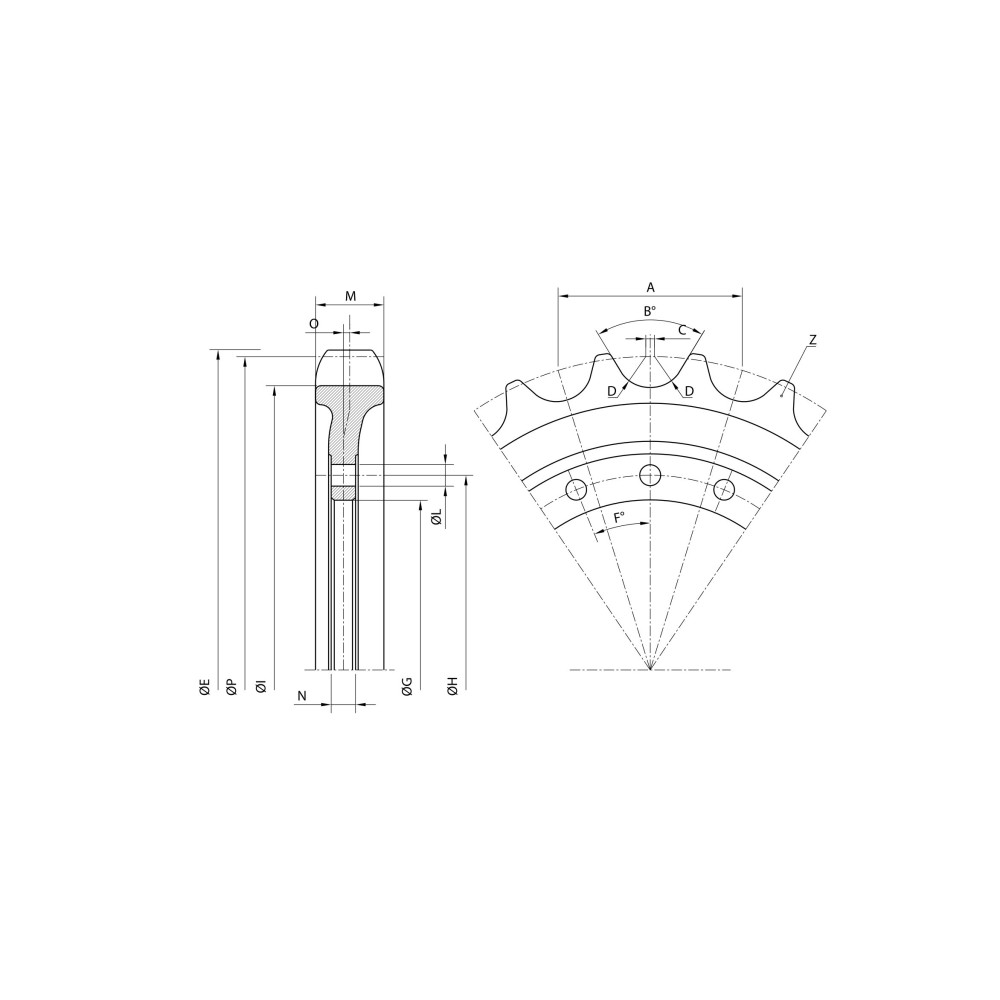

Rozměry: |
|---|
| A | 101,60 mm |
| C | 4,80 mm |
| D | 16,30 mm |
| E | 318,50 mm |
| G | 160,00 mm |
| H | 180,00 mm |
| I | 280,30 mm |
| L | 11,00 mm |
| M | 24,00 mm |
| N | 11,00 mm |
| O | 5,50 mm |
| P | 312,90 mm |
| Z | 19,00 mm |
Další informace: |
|---|
| ilość otworów / informacje | 9+3 |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| CASE | CX20 | - | B |
| CASE | CX22 | - | B |
| CASE | CX25 | - | - |
| CASE | CX26 | - | B |
| CASE | CX27 | - | B |
| CASE | CX30 | - | B |
| CNH | E20 | - | SR |
| CNH | E22 | - | SR |
| CNH | E25 | - | SR |
| CNH | E27 | - | SR |
| KOBELCO | 27 | - | SR |
| KOBELCO | SK20 | - | SR |
| KOBELCO | SK25 | - | SR |
| KOBELCO | SK27 | - | SR |
| O&K | RH1.25 | - | SR |
Alternativní indexy / cross |
|---|
| 72282279 | 72283086 | 72952470 |
| MU3148 | PM51D01003P1 | PV51D01002P1 |
| R1602000S01 | UR101B019 |
