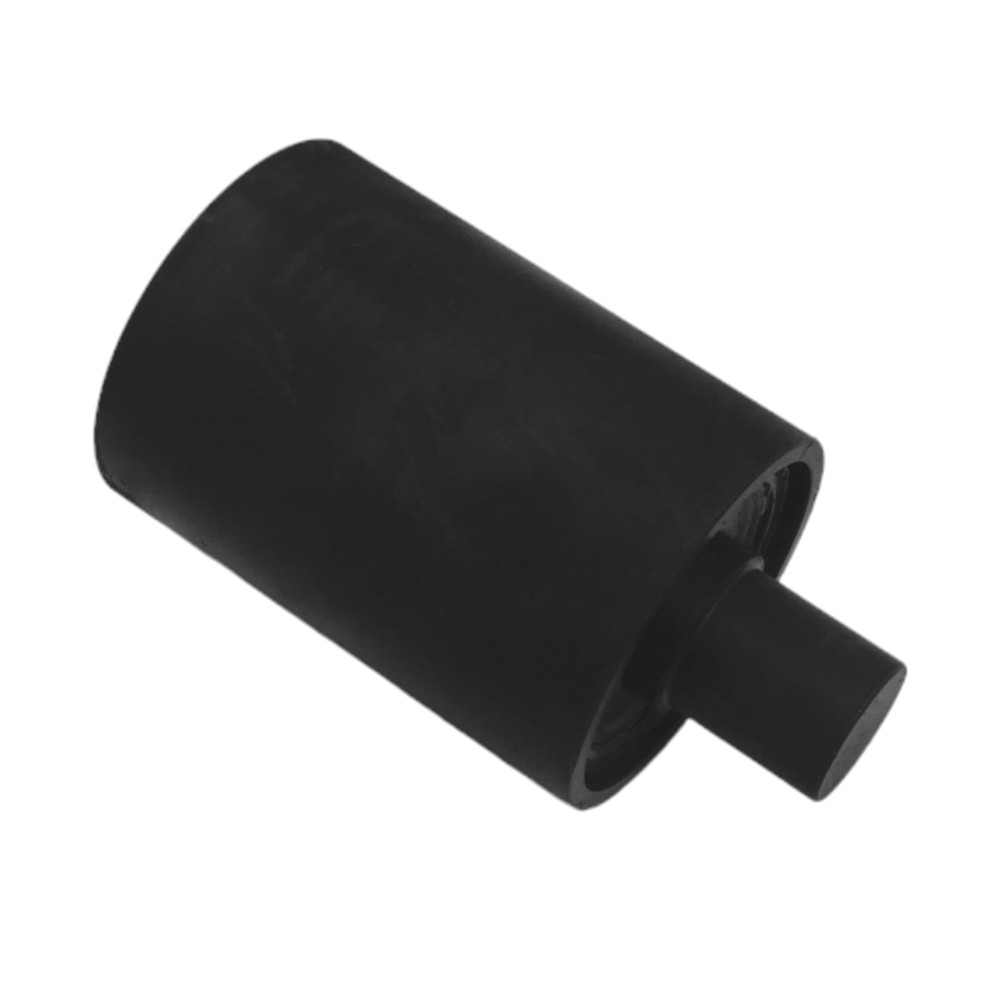

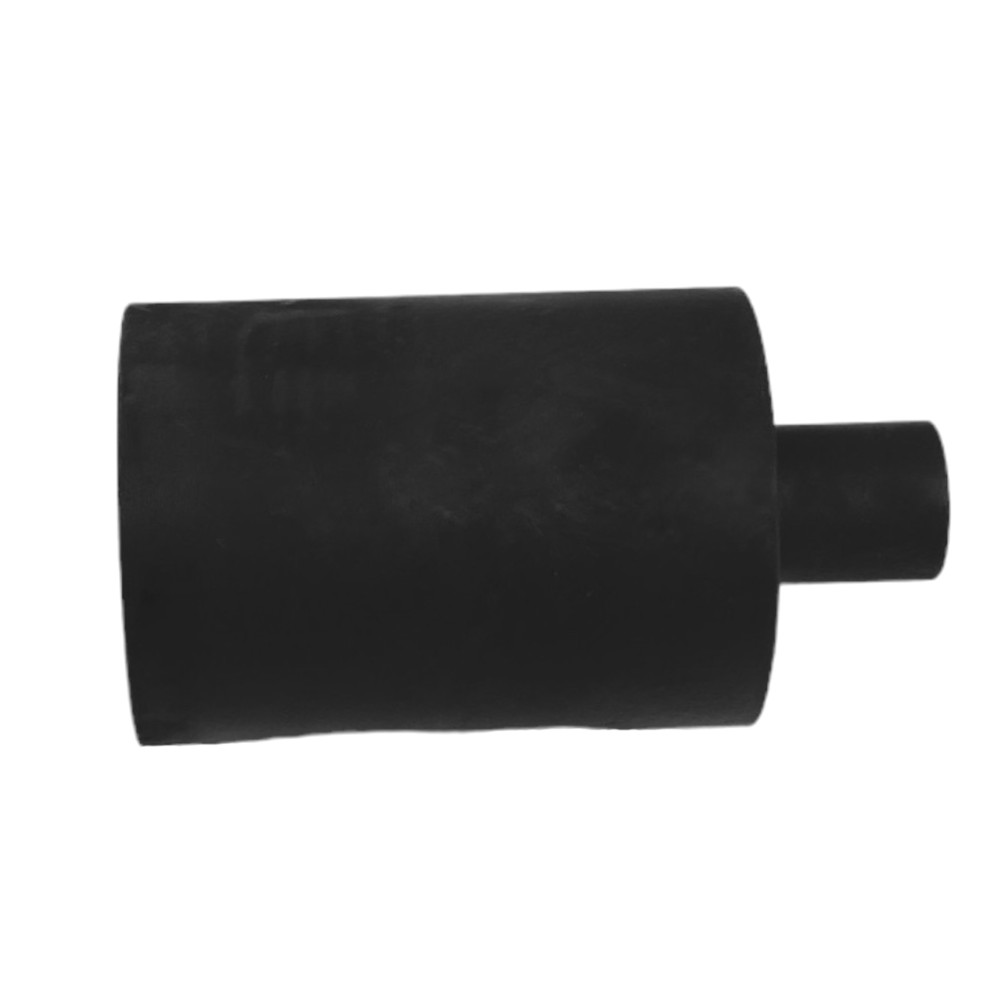

Horní podpůrná kladka je klíčovým prvkem podvozku pásových minirypadel, odpovědným za správné vedení a udržování pásu ve správné poloze během práce stroje. Díky ní může rypadlo pohybovat se plynule, stabilně a efektivně, bez rizika sesouvání pásu v náročných terénních podmínkách.
Konstrukce a materiály
Kladka je vyrobena z vysoce kvalitní oceli s vyšší odolností proti opotřebení a mechanickému poškození, což zajišťuje její dlouhou životnost v těžkých pracovních podmínkách. Její konstrukce zahrnuje:
- precizně vyrobený, kalený hřídel,
- ložiska chráněná před nečistotami a vlhkostí,
- odolný kryt odolný proti dynamickým zatížením,
- povrch chráněný proti korozi.
Taková technologická řešení ovlivňují spolehlivé fungování kladky po dlouhou dobu.
Funkčnost horní podpůrné kladky
- Stabilizuje vedení pásu během práce stroje.
- Snižuje vibrace a otřesy přenášené na konstrukci.
- Zlepšuje komfort práce operátora během dlouhých pracovních cyklů.
- Prodlužuje životnost celého podvozku minirypadla.
Montáž a servis
Horní podpůrná kladka se montuje pomocí upevňovacích držáků, což umožňuje rychlou výměnu v případě opotřebení nebo poškození. Pro zachování optimálního fungování podvozku se doporučuje pravidelná kontrola technického stavu a odpovídající mazání kladky.
Použití
Horní kladka je určena pro minirypadla:
- BOBCAT E26
- CASE CX42
- HITACHI ZX27, ZX40, ZX50
- KUBOTA KX57, U48
- VOLVO EC27
Precizní přizpůsobení technickým rozměrům výše uvedených modelů zajišťuje plnou kompatibilitu a spolehlivý výkon v každodenním provozu.
Rozměry: |
|---|
| A | 145,00 mm |
| B | 110,00 mm |
| C | 59,00 mm |
| D | 80,00 mm |
| P | 30,00 mm |
pasuje mimo jiné pro stroje: |
|---|
| Výrobce: | Model: | Typ: | Verze: |
| AIRMAN | AX30 | - | - |
| AIRMAN | AX35 | - | - |
| FIAT HITACHI | FH30 | - | - |
| FIAT HITACHI | FH35 | - | - |
| FIAT HITACHI | FH40 | - | - |
| FIAT HITACHI | FH45 | - | - |
| HITACHI | EX25 | - | - |
| HITACHI | EX27 | - | U |
| HITACHI | EX27 | - | UNA |
| HITACHI | EX29 | - | U |
| HITACHI | EX30 | - | - |
| HITACHI | EX30 | - | U |
| HITACHI | EX30 | - | UR |
| HITACHI | EX33 | - | - |
| HITACHI | EX33 | - | MU |
| HITACHI | EX33 | - | U |
| HITACHI | EX35 | - | - |
| HITACHI | EX35 | - | U |
| HITACHI | EX35 | - | U-NA |
| HITACHI | EX40 | - | - |
| HITACHI | EX40 | - | U |
| HITACHI | EX40 | - | UR |
| HITACHI | EX45 | - | - |
| HITACHI | EX50 | - | U |
| HITACHI | EX55 | - | UR |
| HITACHI | EX58 | - | MU |
| HITACHI | HX99 | - | B |
| HITACHI | ZX27 | - | - |
| HITACHI | ZX27 | - | U |
| HITACHI | ZX30 | - | - |
| HITACHI | ZX35 | - | - |
| HITACHI | ZX40 | - | U |
| HITACHI | ZX50 | - | - |
| HITACHI | ZX50 | - | U |
| HITACHI | ZX60 | - | USB |
| JD | 27 | - | C-ZTS |
| JD | 35ZTS | - | - |
| JD | 50ZTS | - | - |
| KOBELCO | SK50 | - | UR |
| KUBOTA | KX057 | - | - |
| KUBOTA | KX101 | - | - |
| KUBOTA | KX121 | - | - |
| KUBOTA | KX121 | - | ALPHA |
| KUBOTA | KX161 | - | - |
| KUBOTA | RX303 | - | - |
| KUBOTA | U30 | - | - |
| KUBOTA | U303 | - | - |
| KUBOTA | U35 | - | - |
| KUBOTA | U45 | - | - |
| KUBOTA | U48 | - | - |
| KUBOTA | U50 | - | - |
| KUBOTA | U55 | - | - |
| YANMAR | B25 | - | - |
| YANMAR | B25 | - | V-1 |
| YANMAR | B3 | - | - |
| YANMAR | VIO25 | - | - |
| YANMAR | VIO27 | - | - |
| YANMAR | VIO30 | - | - |
| YANMAR | VIO35 | - | - |
| YANMAR | VIO35 | - | CR |
| YANMAR | VIO38 | - | - |
Alternativní indexy / cross |
|---|
| .UH110Z0D | 1000129002 | 172458.37500 |
| 172458.37501 | 4403459 | 76561196 |
| 76601082 | 9101920 | C7602100N00 |
| MU3184 | RD411.2290.0 | RD411.22900 |
| RD547.22900 | UH110Z0D | VOE11809221 |
