Jak zkontrolovat napnutí řetězu housenky v bagru a buldozeru – správná regulace
Správná údržba gumových housenek u strojů s pásovým podvozkem je často opomíjena. Housenky nesou váhu stroje, ale příliš často se na ně jen podíváme a pokračujeme dál. Postupy pro kontrolu napnutí řetězu housenky by měly být prováděny každých 50 mth provozu stroje.

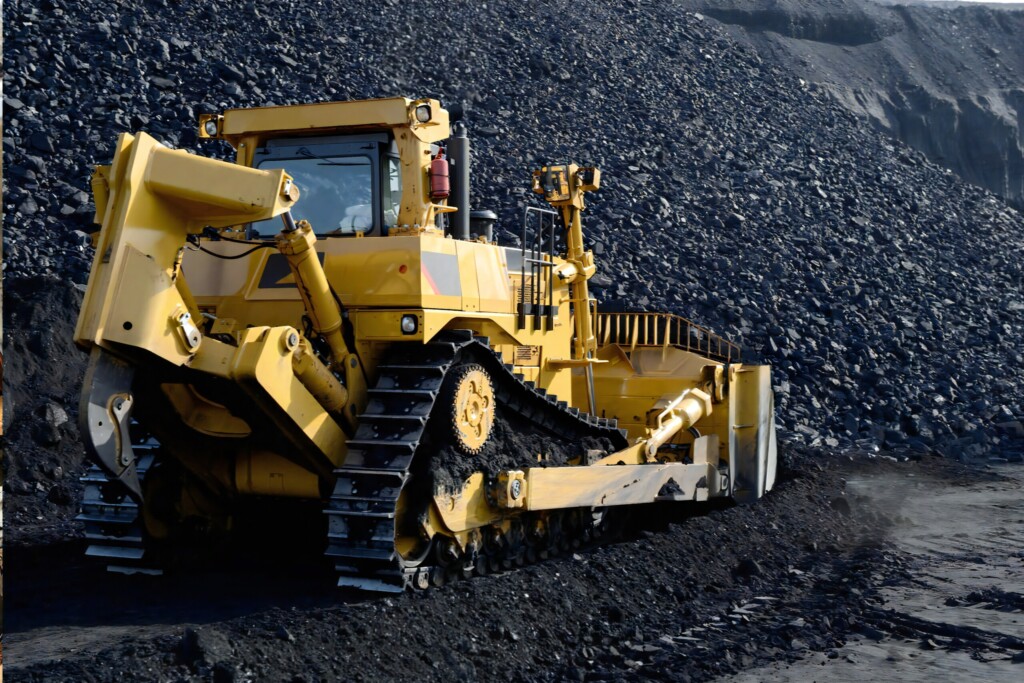

Buldozery na housenkách
Napnutí řetězu nebo jeho průhyb – správný průhyb „A“ činí cca 50 mm /+–5 mm/. Stroj pomalu poposuneme vpřed a necháme jej samovolně zastavit. Vycentrujeme čep housenky nad horní kladkou. Opřeme rovný prvek (např. vodováhu) o housenku. Změříme průvěs v nejnižším bodě.
Nejdůležitějším kontrolovatelným faktorem opotřebení podvozku je správné napnutí řetězu. Správný průhyb „A“ u všech konvenčních housenek je cca 50 mm (+–5 mm). Např. housenka u stroje s výkonem 80 koní a průhybem 12 mm bude mít napnutí 2540 kg při měření v napínáku housenky. Stejný stroj se doporučeným průhybem 50 mm bude mít napnutí 362 kg. Napnutá housenka zvyšuje tlak, což způsobuje větší opotřebení pouzder housenky při kontaktu se zuby hnacího kola a při styku řetěz–napínací kolo–kladky. Zvýšené opotřebení nastává také při styku řetěz–napínací kolo a řetěz–kladka. Větší hmotnost znamená větší opotřebení celého podvozkového systému. Napnutá housenka vyžaduje také vyšší výkon a větší spotřebu paliva.
PAMATUJTE
Správné napnutí řetězu housenky u bagrů a buldozerů činí cca 50 mm (+–5 mm), což je klíčové pro minimalizaci opotřebení podvozku a optimální provoz stroje.
Pásová rýpadla
Otočte nástavbu o 90 stupňů a spusťte lopatu, aby se housenka zvedla ze země, jak je znázorněno na obrázku.
Zachovejte úhel mezi výložníkem a ramenem 90 stupňů a položte zaoblenou stranu lopaty na zem. Umístěte špalky pod rám, aby se stroj podepřel. Otočte zvednutou housenku dvakrát dozadu a pak dvakrát dopředu. Změřte vzdálenost „A“ uprostřed rámu housenky od spodní části rámu až k zadní ploše desky housenky.
Příklad hodnot „A“ pro rýpadla Hitachi: ZX120: 250 – 280 mm, ZX450: 390 – 440 mm, ZX650: 450 – 550 mm. Zkontrolujte průhyb housenky po pečlivém odstranění ucpaných nečistot. Zkontrolujte hodnoty „A“ pro svůj stroj v návodu k obsluze výrobce.
POZOR
Napnutá housenka zvyšuje tlak, což vede k většímu opotřebení pouzder, hnacích kol a kladek, stejně jako k vyšší spotřebě paliva.
Bezpečnostní opatření pro regulaci průhybu housenek
- Pokud průhyb housenky není v rozsahu specifikace, povolte nebo utáhněte housenku podle postupů uvedených v návodu k obsluze vašeho stroje.
- Při regulaci průhybu housenek spusťte lopatu na zem, abyste zvedli jednu housenku. Tento postup opakujte, abyste zvedli druhý řetěz. Vždy je třeba podložit rám špalky, aby byl stroj podepřen.
- Po seřízení průhybu obou housenek posuňte stroj několikrát dopředu a dozadu.
- Opět zkontrolujte průhyb řetězu. Pokud průhyb housenky není v rozsahu specifikace, opakujte regulaci, dokud nebude dosaženo správného průhybu.
Správné průhyby a napnutí housenek pro různé stroje
| Stroj | Správný průhyb (mm) | Napnutí při různých průhybech (kg) | Příklad hodnot A (mm) |
|---|---|---|---|
| Buldozer na housenkách | 50 mm (+–5 mm) | 362 kg (při 50 mm) | – |
| Rýpadlo Hitachi ZX120 | 250–280 mm | – | 250–280 mm |
| Rýpadlo Hitachi ZX450 | 390–440 mm | – | 390–440 mm |
| Rýpadlo Hitachi ZX650 | 450–550 mm | – | 450–550 mm |
