PRODUKTIVITU POMOCÍ RYCHLOUPÍNACÍCH NÁSTAVCŮ. RYPADLA JSOU MIMOŘÁDNĚ VŠESTRANNÉ STROJE. VÝBĚR SPRÁVNÉ LŽÍCE A SPRÁVNÉ POUŽITÍ RYCHLOUPÍNAČŮ ZAJIŠŤUJE VYSOKOU PRODUKTIVITU, VYŠŠÍ SPOTŘEBU PALIVA A MENŠÍ OPOTŘEBENÍ STROJE.
Lžíce instalované na rypadlech, rýpadlo-nakladačích a jeřábech lze použít v mnoha odvětvích, jako jsou veřejné práce, likvidace odpadu, zemědělství a samozřejmě stavební práce. Neexistuje však lžíce, která by se dala použít ve všech těchto odvětvích. Proto si musíte vybrat. Ale jak?
Pro každé použití existuje jiný kbelík
Lžíce lze rozdělit do dvou makrokategorií: lžíce na kopání a lžíce na vyrovnávání/ svahování, které mohou být různých typů v závislosti na prováděné operaci a typu půdy.
Kopací lžíce
Kopací lžíce lze rozdělit na následující typy:
- STANDARDNÍ lžíce, které se obvykle používají k hloubení a přemisťování běžné zeminy.
- VELKÉ VĚŽE, které jsou v nejzranitelnějších místech zesílené a používají se k nakládání materiálů při přítomnosti mírně abrazivních zemin.
- SKALNÍ LŽICE, které se používají v přítomnosti extrémně kompaktních, abrazivních a kamenitých půd.
Jsou obvykle plně vyrobeny z materiálů odolných proti opotřebení.
závisí na velikosti vybraného materiálu.
- TŘÍDÍCÍ LŮŽKA, která se používá pro výběr a třídění materiálů. Vnitřní šířka rámu závisí na velikosti vybraného materiálu.
- TRAPÉZOVÉ POLŠTÁŘE, ideální pro výstavbu a údržbu příkopů a kanalizací.
Střední půda.
Vyrovnávací/svahovací lžíce – dělí se do dvou kategorií:
- Lžíce na čištění příkopů a svahů, používají se k čištění a údržbě příkopů a svahů, k vyrovnávání a úpravě cest a dvorů. Středně těžká půda.
- Lžíce na obdělávání půdy, používají se k rekultivaci, čištění a vyrovnávání svahů. Umožňuje sklon 45 stupňů na každé straně. Středně těžká půda.
PAMATUJTE!
Výběr správné lžíce a správné použití rychloupínačů zajišťuje vysokou produktivitu, vyšší spotřebu paliva a menší opotřebení stroje.
Dalším klíčovým prvkem, který je třeba zvážit, je velikost
Velikost lžíce může ovlivnit její výkon. Pro určení velikosti zvažte následující tři faktory.
- Specifikace rypadla: například lžíce vhodná pro 30tunové rypadlo nemusí být použita na 15tunovém rypadle a naopak. Specifikace stroje, jako je hmotnost, vylamovací síla, kinematika ramene, převis a použití.
- Hustota materiálu: velké lžíce nemusí vždy zajistit vyšší produktivitu. Některé obzvláště husté materiály mohou velkou lžíci zatížit, a tím prodloužit pracovní cyklus. Na druhou stranu pro obzvláště kompaktní materiály (např. tvrdý jíl) se doporučuje použít menší vědro než pro hustší materiály.
- Velikost a kapacita vyklápěče: Velikost a kapacita lžíce by měla odpovídat kapacitě vyklápěče. Tímto způsobem lze nakládku provést v menším počtu kroků, čímž se ušetří čas. Použití správné lžíce navíc znamená nižší spotřebu paliva a menší opotřebení stroje.
Výhody použití rychloupínačů pro montáž a výměnu lžíce
Rychlospojka prochází mezi rýpadlem a lžící, což usnadňuje výměnu zařízení. S tímto nástrojem je montáž a demontáž lžíce na rameno rýpadla a z něj rychlejší, což zvyšuje produktivitu.
Rychlospojky mohou být univerzální nebo speciální. V obou případech jsou k dispozici v mechanickém nebo hydraulickém provedení.
Univerzální rychloupínače, ať už mechanické, nebo hydraulické, se zavěšují na čepy připevněné k vyvrtaným deskám (tzv. „uším”) v horní části lžíce. Mechanické upevnění se od hydraulického liší tím, že první z nich neumožňuje montáž a demontáž zařízení bez opuštění vozidla. Obsluha jej musí demontovat ručně pomocí páky, která působí na pružinu (nebo v případě těžkých vozidel), která uvolňuje čepy. Naproti tomu hydraulická přídavná zařízení umožňují obsluze automatické vyjmutí zařízení z kabiny rypadla.
I speciální rychlospojky mohou být hydraulické nebo mechanické. Na rozdíl od univerzálních rychlospojek se specializované rychlospojek nepřipevňují k čepům na uších lžíce, ale k deskám obvykle přivařeným k horní části lžíce.
Dedikovaná mechanická rychlospojka ITR
Dedikovaná mechanická rychlospojka ITR je jednoduchý a kompaktní nástavec vyrobený z oceli odolné proti opotřebení a mechanickému poškození. Postupně obnovuje vůli mezi deskou a spodním nástavcem způsobenou opotřebením, aniž by se snížila kopací síla.
Tento typ rychlospojky zajišťuje rychlou a bezpečnou instalaci lžíce. Tento systém pracuje s tvarovací (nebo tvarovací) deskou namontovanou na lžíci, která má nástavbu s vhodným spojovacím systémem pro každé rýpadlo.
Tvarovací sada
Tvarovací souprava
Tato nástavba je k lžíci připevněna pomocí čepu a klínu, který je umístěn tak, aby zabránil vypadnutí lžíce.

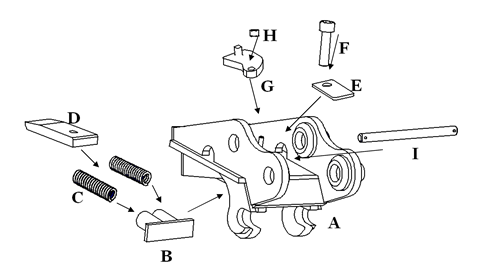

Rychloupínací souprava se skládá z následujících součástí:
A- Konzolová deska B- Deska s pružnými trubkami C- Pružiny D- Klín E- Prachotěsná deska F- Šroub s imbusovou hlavou G- Uvolňovací deska H- Matice I- Pojistný kolík (pro zajištění čepy).
POZOR!
Nikdy nepoužívejte rychlospojku, pokud není bezpečně zajištěna, a to ani pro dočasné pohyby.
Instalace a demontáž rychlospojky ITR
Rychlospojka se musí vždy instalovat a demontovat s jednotkou pevně na zemi a se strojem. v klidovém stavu. Dodávané úchyty stroje odpovídají úchytům používaným pro standardní lžíce strojů, na které musí být zařízení namontováno.

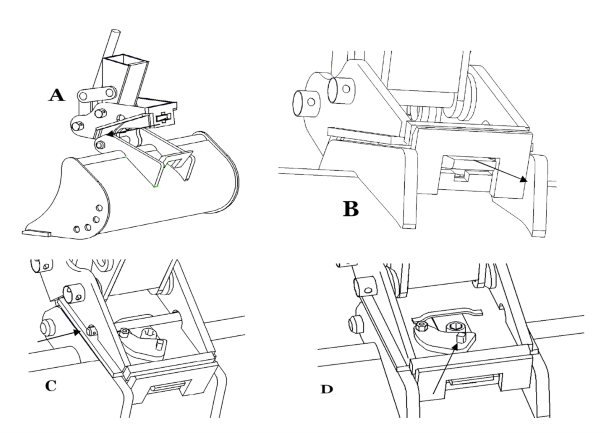

Jakmile je rychloupínač namontován na rameno, pomocí kolíků dodaných se strojem zahákněte západky za čep lžíce (obr. A).
Poté zasuňte klín do otvoru na sadě desek lžíce. Klín musí zapadnout automaticky (obr. B). Pokud se tak nestane, zkontrolujte, zda v tělese nástavce nebo na vodítkách klínu nejsou nečistoty.
Aktivujte bezpečnostní systémy zasunutím čepu, který musí být zajištěn dodanými dělenými kolíky (obr. C).
Chcete-li rychloupínač sejmout, vyjměte bezpečnostní kolík a klín a pomocí dodané páčky (obr. D) působte na uvolňovací desku.
Údržba a zakázané operace při použití rychlospojky ITR.
Tento typ rychloupínacího zařízení nevyžaduje žádnou zvláštní údržbu. Stačí udržovat vodítka klínu namazaná a denně kontrolovat stav klínu a všímat si případných poruch, deformací nebo trhlin ve svárech.
Zakázané operace:
- Nepoužívejte rychlospojku , pokud není bezpečně zajištěna, a to ani pro dočasné pohyby.
- Neprovádějte montážní nebo demontážní operace za chodu jednotky.
- Nepoužívejte rychlospojku k seřizování, přemisťování materiálu ani k pokládání na zem za účelem usazení stroje.
- Neprovádějte žádné operace, které by mohly ohrozit bezpečnost obsluhy nebo osob v její blízkosti.
Obraťte se na nás, abychom vám poradili, jak vybrat nejlepší lžíci pro vaše potřeby, a získali další informace o rychloupínačích.
TYPY LŽIC PRO RÝPADLA
| Typ łyżki | Zastosowanie | Rodzaj gleby |
|---|---|---|
| Łyżki standardowe | Kopanie i przenoszenie zwykłej gleby | Zwykła gleba |
| Łyżki o dużej wytrzymałości | Załadunek materiałów w umiarkowanie ściernych glebach | Umiarkowanie ścierne gleby |
| Łyżki skalne | Prace w zwartej, ściernej i skalistej glebie | Zwarta, ścierna i skalista gleba |
| Łyżki szkieletowe | Selekcja i sortowanie materiałów | W zależności od wielkości wybranego materiału |
| Łyżki trapezowe | Budowa i konserwacja rowów i odpływów | Średnia gleba |
| Łyżki skarpowe do czyszczenia rowów | Czyszczenie i konserwacja rowów i zboczy, niwelowanie i wykańczanie dróg i placów | Średnia gleba |
| Łyżki przechylne | Odzyskiwanie, czyszczenie i wyrównywanie zboczy, nachylenie 45 stopni z każdej strony | Średnia gleba |
